Tomei Powered METAL CATALYZER - Manual (Page 3)

2．TOMEIメタルキャタライザーの取付け

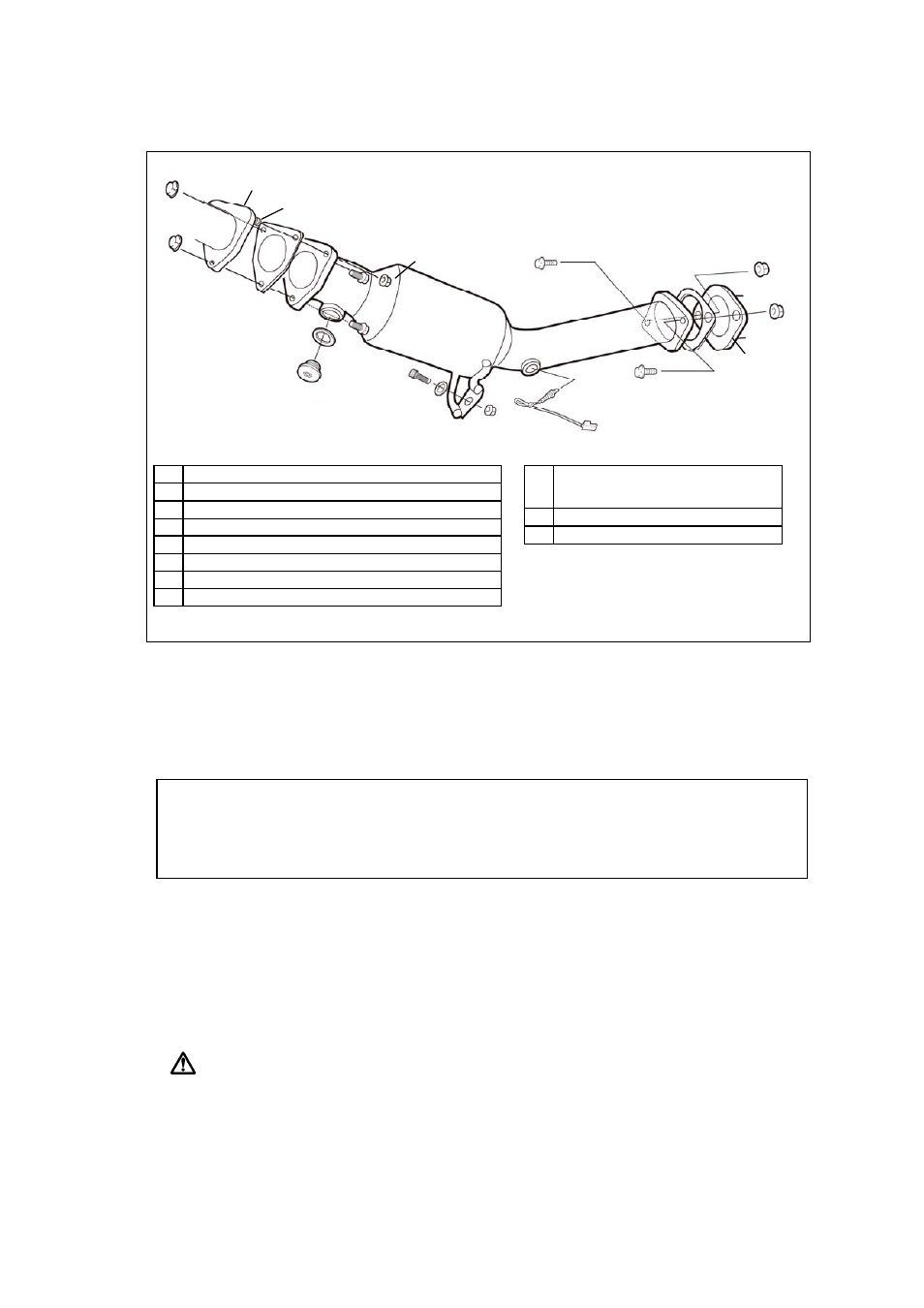

【各ボルト・ガスケットの装着位置図】
同梱のボルト、ガスケットの使用箇所は下図の通りです。
【装着手順】
1. あらかじめ取り外した純正触媒コンバーターから、リアO２センサーを取り外し、メタルキャタライザーに
取り付ける。この時、センサーが純正コンバータから取り外した時と、左右が逆にならないように注意する。
※締め付けトルク リアO2センサー(本頁⑪) [40～50N ・m (4.1～5.1kgf-m)]
【参考】
A/F計などの機器センサー類をメタルキャタライザーに取り付けない場合は、付属の銅ワッシャ及び
ブラインドボルトを使用し、O２センサーを差し込まない側のボスを塞いでください。 （本頁⑥・⑦）
尚、このボスのサイズはM18-P=1.5です。
2. メタルキャタライザーを付属のガスケットをそれぞれ使用し、取り付ける。
【エキゾーストマニホールド側】
※付属ガスケットA、本頁①使用
締め付けトルク 付属ナット使用部分 （本頁③） [34.3～39.2N・m(3.5～4.0kgf-m)]
純正ナット使用部分 （本頁⑧） [60～66N・m(6.1～6.7kgf-m)]
(他エキゾーストマニホールド使用時はその製品に準ず)
純正エキゾーストマニホールドを使用する場合、脱着時にスタッドボルトが抜けてしまった際は
再度取り付けてください。締め付けトルク [23.5～27.4N・m(2.4～2.7kgf-m)]
【エキゾーストフロントチューブ側】
※付属ガスケットB、本頁⑧使用
締め付けトルク 付属ナット使用部分 （本頁③） [34.3～39.2N・m(3.5～4.0kgf-m)]
(他フロントチューブ使用時はその製品に準ず)
3
① ガスケット A (マニホールド - メタルキャタライザー側)
② フランジボルト
③ フランジナット [34.3～39.2N・m(3.5～4.0kgf-m)]
④ キャップボルト
⑤ 皿バネ M10
⑥ 銅ワッシャ ※A/F 計等、装着しない場合に使用
⑦ ブラインドボルト
※A/F 計等、装着しない場合に使用
⑧ ガスケット B (メタルキャタライザー － フロントチューブ側)
＜キット内付属品使用箇所と締付けトルク＞
※部分には焼き付きや固着を防止する為、付属のボルトスムースペーストを塗布して下さい。
⑨ 抜けた場合のみ [23.5～27.4N ・m (2.4
～2.7kgf-m) ]
⑩ [60～66N ・m (6.1～6.7kgf-m) ]
⑪ [40～50N ・m(4.1～5.1kgf-m)]
＜純正使用箇所と締付けトルク＞
①
② ※ ③
③
③
③
② ※
② ※
② ※
④ ※
⑤
⑧
⑥
⑦ ※
⑪ ※
エキゾースト
フロントチューブ
エキゾースト
マニホールド
⑨ 純正スタッド
⑩ 純正ナット
③
