１．純正触媒コンバータの取り外し
ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。
１． バッテリーマイナス端子を取り外す。
※この時復帰時に右、左バンク用の各カプラー同士の判別がつきやすいようにしておく。 ２． リヤO センサーコネクター を取り外す。 2
３． 左右触媒コンバータ∼トランスミッション間のブラケットを取り外す。
４． 触媒コンバーターを取り外す。
２．ＴＯＭＥＩ ストレートフロントパイプの取り付け
【各ボルト・ ガスケットの装着位置図】

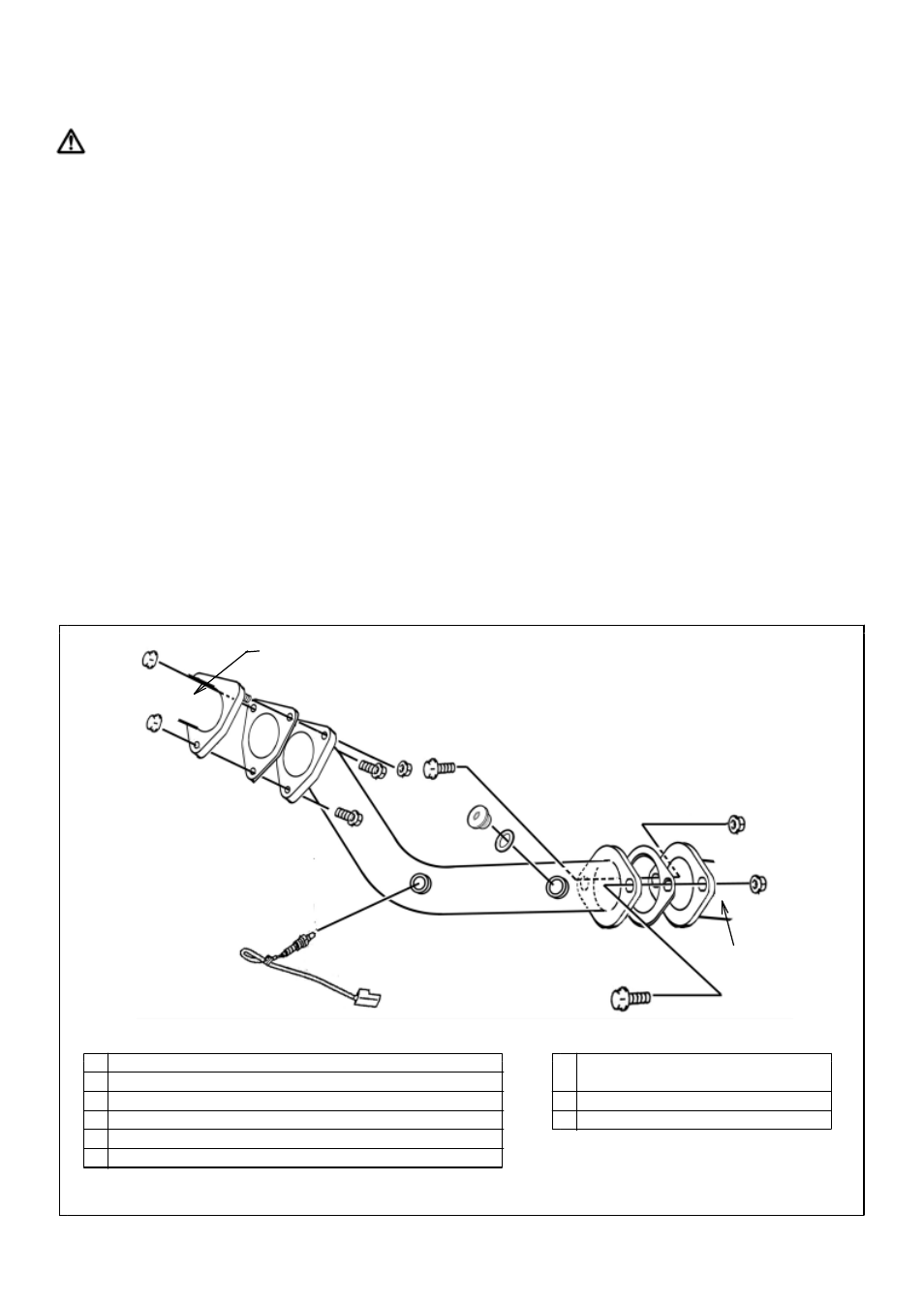

同梱のボルト、ガスケットの使用箇所は下図の通りです。
③ （ 例： 右バンク）
エキゾーストマニホールド
⑦※
①
③
⑧ ※②
②※
⑤ ③
⑥ ②※
④
③
⑨※
エキゾーストフロントチューブ
②※
<キット内付属品使用箇所と締付けトルク> <ノーマル使用箇所と締め付けトルク>
ガスケットA (マニ - ストレートフロントパイプ間) 抜けた場合のみ ① ⑦
フランジボルト ［23.5∼27.4N・m(2.4∼2.7kgf-m)] ②
フランジナット ［34.3∼39.2N・m(3.5∼4.0kgf-m)] ［60∼66N・m(6.1∼6.7kgf-m)] ③ ⑧
銅ワッシャー ［40∼50N・m(4.1∼5.1kgf-m)] ④
※A/F計等装着しない場合に使用
⑨
※A/F計等装着しない場合に使用 ⑤ ブラインドボルト
(ストレートフロントパイプ-エキゾーストフロントチューブ間) ⑥ ガスケットB
※部分には焼き付きや固着を防止する為、付属のボルトスムースペーストを塗布してください。
