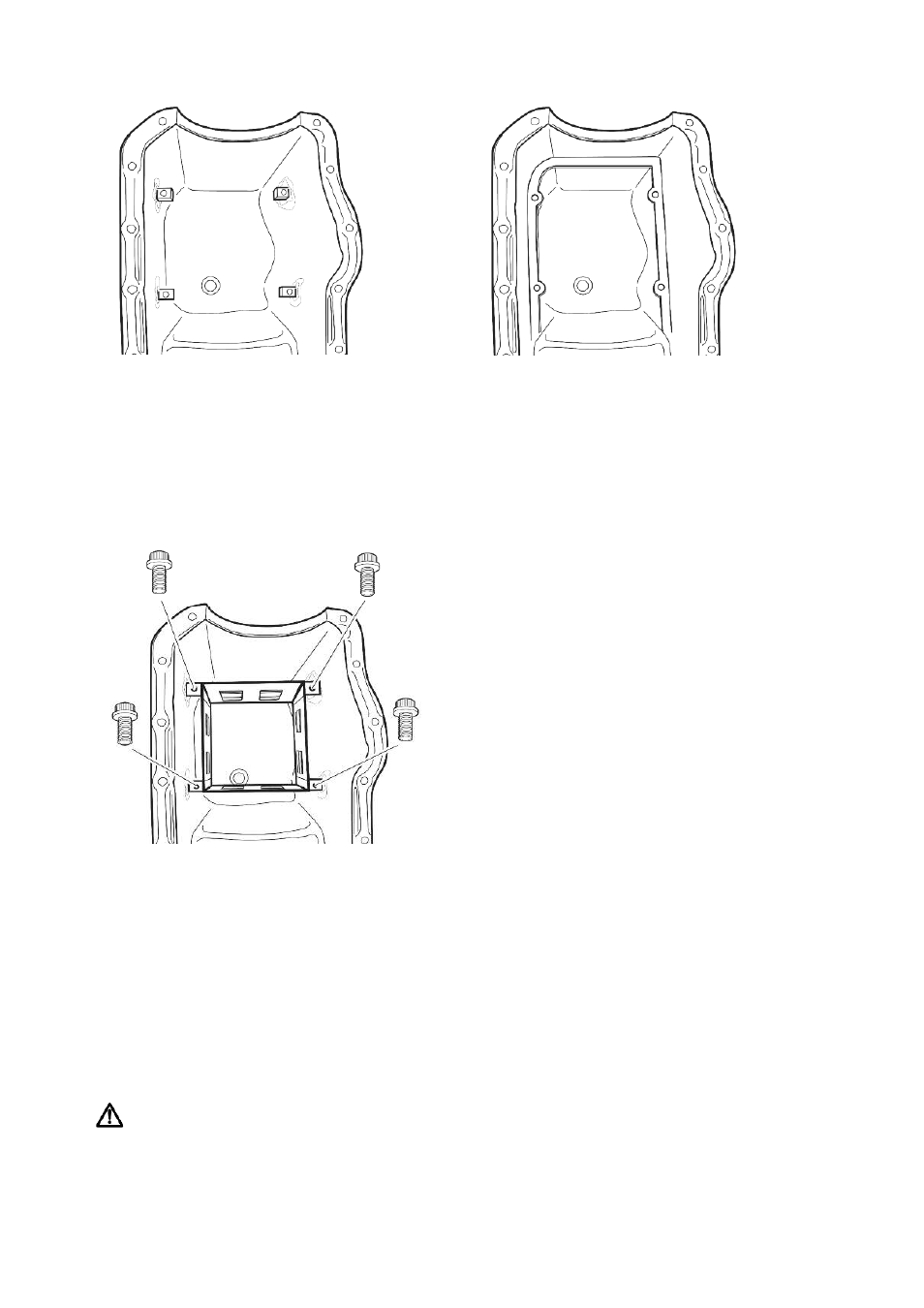

3. バッフルプレート取付ベース加工

取付例 1

取付例 2

オイルパンに取付ベースを溶接して取り付ける。

鋳物オイルパン等の場合、リブ等に取付スペースがあれば
M6タップにて、ネジ穴加工を施し取付ベースとします。

4. ボルト締付時の注意

バッフルを取り付ける際は、付属のM6ボルトを使用してください。
取付け時にはネジ部にネジロック剤を塗布し、
エンジンの振動等で脱落しないようにしてください。

4

5. その他

オイルパン脱着や、その他関連して発生する作業は、整備要領書を参考にしてください。

警告

エンジンオイル量、およびオイルの漏れ、にじみは運転前にかならず点検してください。
エンジンオイルが不足すると、エンジンを破損します。
