装着について

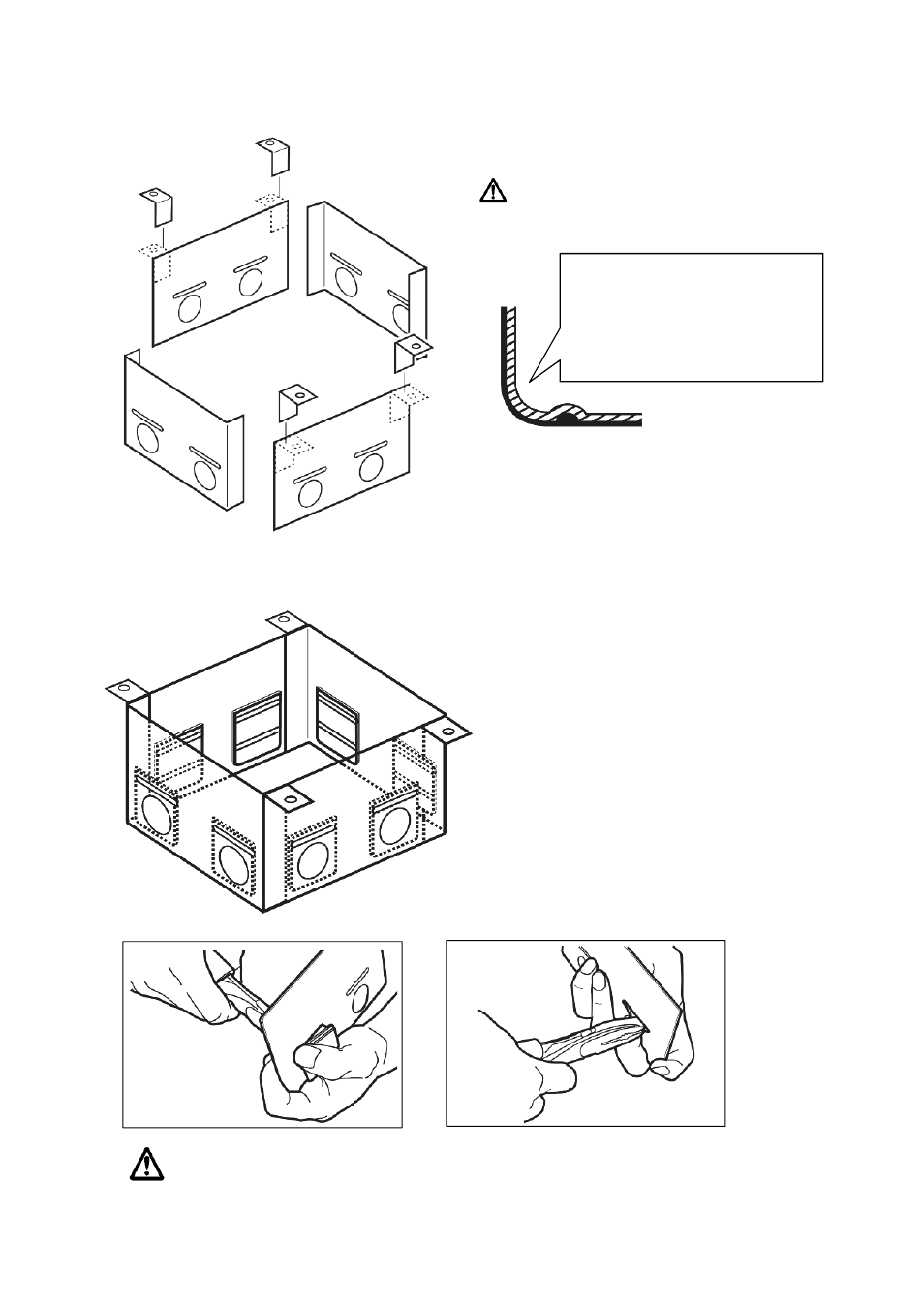

1. バッフルプレート加工

オイルストレーナーを囲うように、バッフルプレートを
リベット、もしくは溶接にてボックス形状をつくり、
ステーを取り付ける。

注意

オイルパン底部の形状に合わせて、
バッフル形状を加工する。

またオイルパンとバッフルが干渉したままにしておくと
使用中に削れて、鉄粉により、エンジンを破損させる
可能性がありますので、クリアランスを
最小限確保するようにしてください。

2. ゴムバルブの取り付け

ボックス形状に完成したオイルパンバッフルプレートに
ゴムバルブを取り付けます。

ステー

オイルパンの形状に合わせて斜線部の
様にバッフルプレートの下側をカットして
ください。
オイルパンとバッフルプレートの隙間が
あると、必要な性能を発揮しなくなる可
能性があります。

ゴムバルブを取り付けます。
オイルがボックスに流れ込む方向に取り付ける。

※ 取付方向を誤ると、オイルストレーナーより

オイルが吸えなくなり、エンジンを破損させる
可能性があります。

※ ゴムバルブ取付時に、無理な力を加えすぎると

ゴムバルブが破損する可能性があります。
必要に応じてシリコングリス等を塗布してから
取り付けてください。

注意

ゴムバルブはフラップのように開閉し、バッフル内へのオイルを流れやすくするため、
柔らかく動くように設計されています。バッフルプレートへの取付の際は、シリコングリスなどを
塗布し、幅広のペンチなどを使用し、反対側から押し込みながら装着してください。

塗布し、幅広のペンチなどを使用し、反対側から押し込みながら装着してください。
