Figura 2
Termostato 24 amps @ 120-240 VAC
22 amps @ 277 VAC
Servicio piloto – 125 VAC (todos los voltajes)
Relé del transformador
Unidades 05A: 22 amps @ 120-240 VAC
19 amps @ 277 VAC
Unidades 07A-14A: 25 amps @ 120-240 VAC
22 amps @ 277 VAC
Relé de potencia 25 amps @ 120-277 VAC - vea el diagrama
de cableado en el calefactor
Interruptor de desconexión 20 amps @ 120-277 VAC
4. Deben utilizarse alambres estándar para 75ºC en las cajas de
conexiones, los conductos superficiales de alambres, las secciones de
espacios libres, las secciones de relleno, las secciones de esquina.
Disposición en salón
Disposición en salón
Consulte los planos de calefacción para obtener la disposición exacta en
salón de los calefactores (con o sin termostato y/o relés y/o interruptores y
accesorios).
Antes de iniciar la instalación del tipo pared a pared, estudie las dimen-
siones de las secciones de calefactor y la longitud de pared adicional
requerida para los accesorios telescópicos (de extensión) (Figura 1).
Verifique que todos los calefactores y accesorios necesarios están
disponibles y tienen el acabado correcto.
Altura de Montaje
En la altura correcta, dibuje una línea con lápiz en la pared, a nivel y/o en
paralelo con el antepecho de ventana. Las alturas de montaje mínimas
sobre el piso deberán ser las siguientes:
Altura de montaje mínima sobre el piso
Watts/Pie de longitud de calefactor Entrada inferior/Entrada delantera
125, 188 y 250 Watts/Pie 1-3/4” 0”
376, 500, 625, y 750 Watts/Pie 3” 0”
Nota: Puede instalarse cubierta de piso de hasta ¾” de espesor, tal como
alfombra, baldosas, linóleo, etc. alrededor y debajo del calefactor sin
afectar adversamente el desempeño de los calefactores.
Instalación de unidad sola
Nota: Para facilidad de instalación, es importante seguir en orden la
secuencia de operaciones indicada abajo.
1. Remueva la cubierta delantera removiendo los tornillos de montaje
(Figura 2).
2. Remueva la tapa precortada removible apropiada de cualquier caja de
conexiones. Vea la Figura 3 para ver la ubicación de las tapas precor-
tadas removibles.
3. Instale las tapas de extremo (deben comprarse por separado) en
ambos extremos de la carcasa/alojamiento/caja del calefactor. Consulte
la Figura 4 para obtener detalles de la instalación de las tapas de
extremo.
Figura 3
14
HEATER
HEATERS
BUTTED
TOGETHER
HEATER
FILLER
SECTION
HEATER
INSIDE
CORNER
HEATER
OUTSIDE
CORNER
HEATER
END
CAP
TYPICAL INSTALLATION
SPLICE PLATE
KIT
SPLICE PLATE
KIT

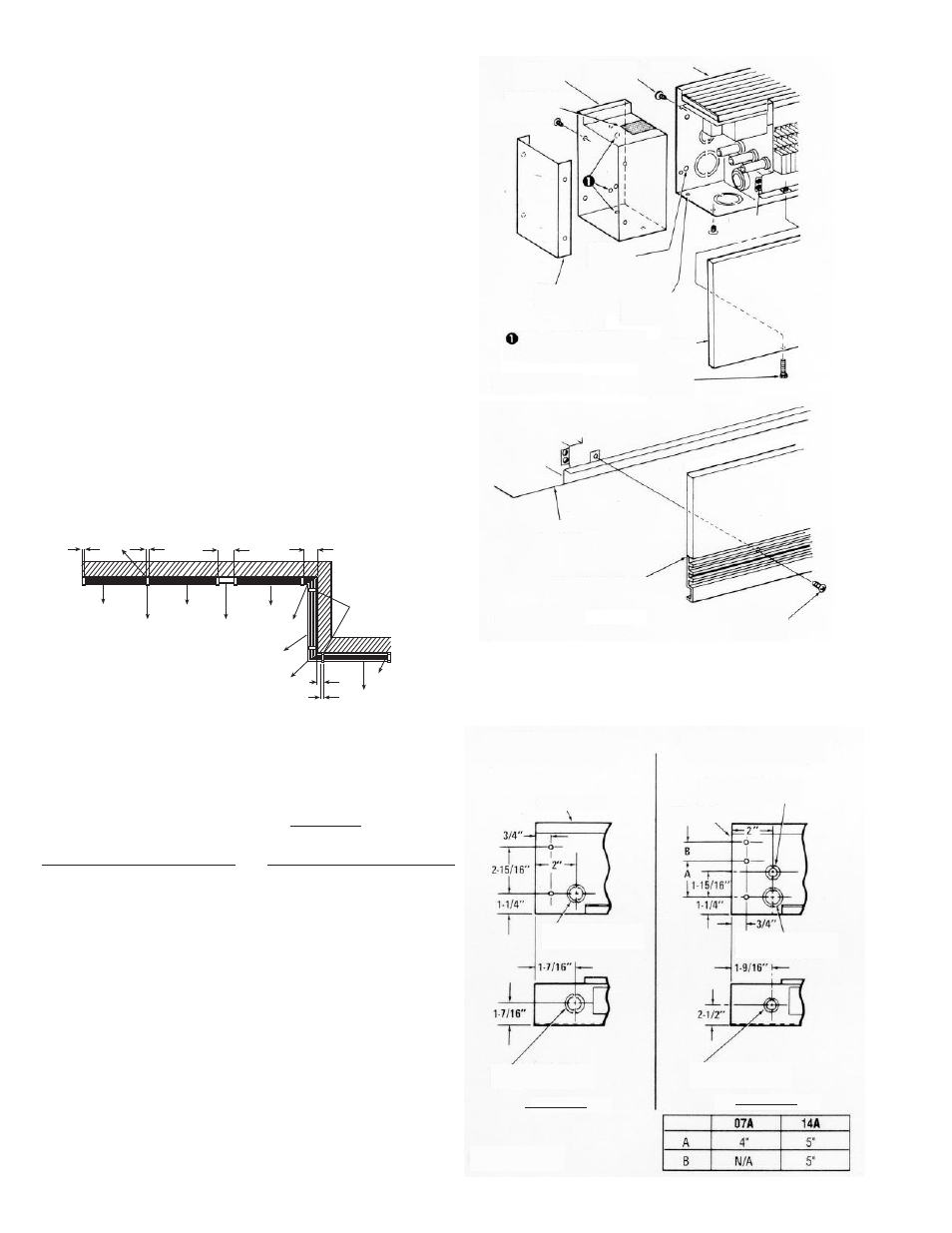

Figura 1
Instalación típica
Vea la página 9 para las
dimensiones N
N N N
N
N
N
10
10
7 3
1
2
4
8
5
9
6
KIT DE PLACAS DE
EMPALME
CALEFACTOR
SECCIÓN DE
RELLENO
CORTE ESTA
PORCIÓN, SI SE
REQUIERE
TORNILLOS DE
MONTAJE DE
ACCESORIOS
ORIFICIOS DE
MONTAJE DE
ORIFICIOS
TORNILLOS
DE MONTAJE
DE CUBIERTA
ENTRADA INFERIOR
(POR ABAJO)
ENTRADA
DELANTERA
Unidades 05A
(TÍPICO, AMBOS EXTREMOS)
Unidades 07A y 14A
(TÍPICO, AMBOS EXTREMOS)
TALADRE ORIFICIOS (PARA MONTAJE
DEL CALEFACTOR Y PARA SUJECIÓN
DE SECCIÓN DE RELLENO) SEGÚN SE
REQUIERA
CARCASA
CARCASA
CARCASA
CUBIERTA (ENTRADA DELANTERA)
TORNILLOS DE
MONTAJE DE
CUBIERTA
PANEL TRASERO
VISTA INFERIOR VISTA INFERIOR
TAPAS PRECORTADAS
CONCÉNTRICAS DE 1-1/8” Y
7/8” DE DIÁM.
TAPAS PRECORTADAS
CONCÉNTRICAS DE 1-1/8” Y
7/8” DE DIÁM.
TAPAS PRECORTADAS
CONCÉNTRICAS DE 1-3/8” Y
1-1/8” DE DIÁM.
TAPAS PRECORTADAS
CONCÉNTRICAS DE 1-1/8” Y
7/8” DE DIÁM.
TAPAS PRECORTADAS
CONCÉNTRICAS DE 1-3/8” Y
1-1/8” DE DIÁM.
PANEL TRASERO
TORNILLOS
DE CONEXIÓN
A TIERRA
SECCIÓN DE
RELLENO
TAPA DE
EXTREMO
ORIFICIOS PARA
MONTAJE DEL
CALEFACTOR
CALEFACTORES
UNIDOS EXTREMO
CON EXTREMO
KIT DE PLACAS
DE EMPALME
SECCIÓN DE
RELLENO
ESQUINA
INTERIOR
ESQUINA
EXTERIOR
TAPA DE
EXTREMO
CALEFACTOR
CALEFACTOR
CALEFACTOR
CALEFACTOR
