Installing System Components
5 Open the expansion-card latch and remove the filler bracket.
See Figure 3-11.
NOTE:
Keep this bracket in case you need to remove the expansion card.
Filler brackets must be installed over empty expansion-card slots to maintain
FCC certification of the system. The brackets also keep dust and dirt out of the
system and aid in proper cooling and airflow inside the system.
6 Holding the card by its edges, position the card so that the card-edge
connector aligns with the expansion-card connector on the expansion-card
riser.
7 Insert the card-edge connector firmly into the expansion-card connector
until the card is fully seated.
8 Close the expansion-card latch. See Figure 3-11.

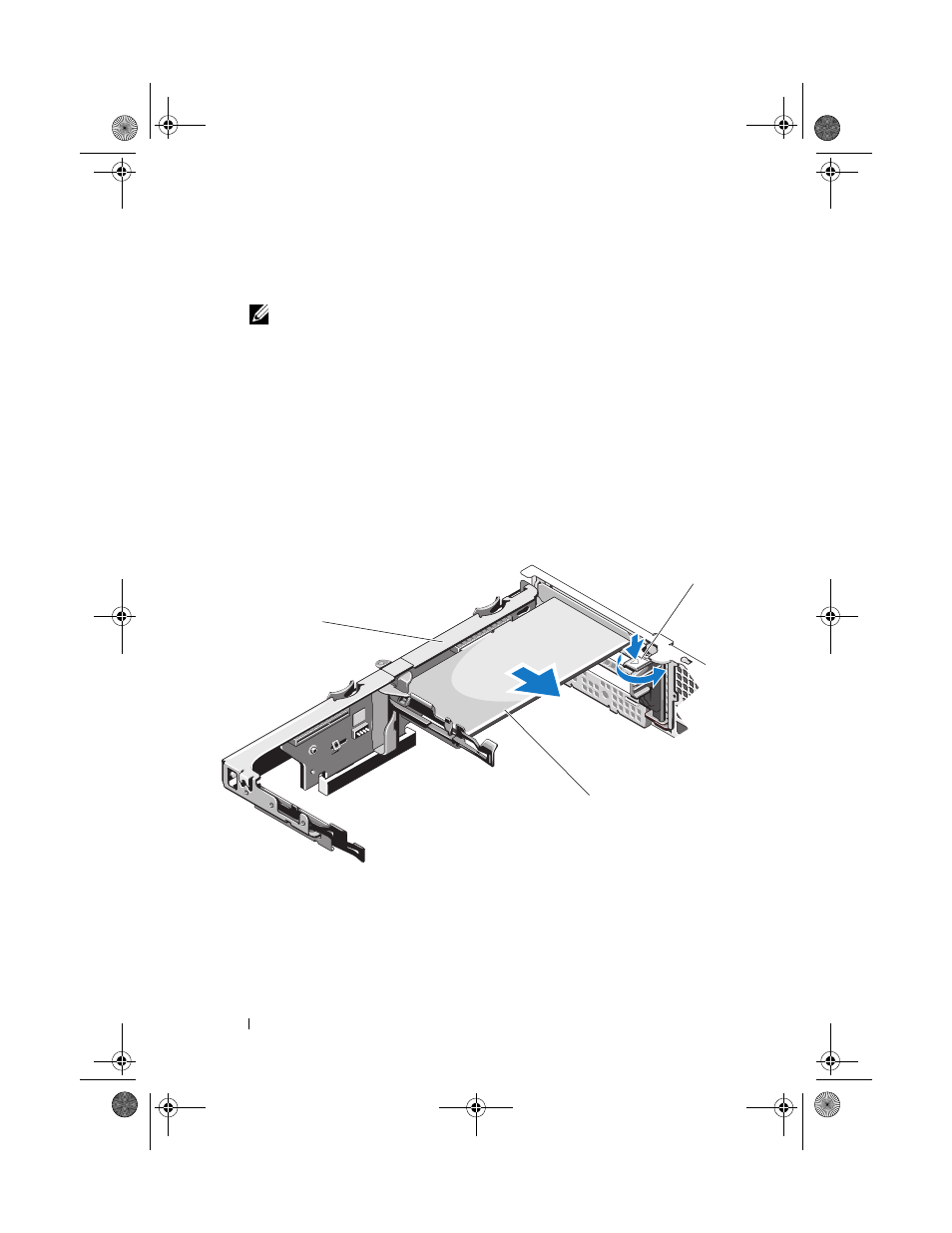

Figure 3-11.
Installing or Removing an Expansion Card
9 Connect any cables to the expansion card.
1
expansion-card riser
2
expansion-card latch
3
expansion card
3
2
1
