40 入門指南
硬體概觀
本節包含有關 PowerConnect M8024-k 交換機裝置特性和模組化硬體組態
的資訊。
PowerConnect M8024-k
具有以下物理尺寸：
• 274.75 x 309.24 x 33.45 毫米 ( 寬 x 厚 x 高 )
• 10.81 x 12.17 x 1.32 英寸 ( 寬 x 厚 x 高 )
內部連接埠
PowerConnect M8024-k
提供 16 個內部 10 Gigabit Ethernet 內部連接埠。
這 16 個內部連接埠透過 M1000e 機殼中間面板連接到伺服器刀片。
M8024-k
還提供內部 Ethernet 介面，即頻外 (OOB) 介面。該介面專用於
交換機管理。OOB 介面透過機殼中間面板連接到機殼管理控制器。此連
接埠上的資訊流量與交換機連接埠上的作業網路資訊流量是分開的，並且
不能切換或路由到作業網路。
前面板
以下影像顯示了 PowerConnect M8024-k 前面板：

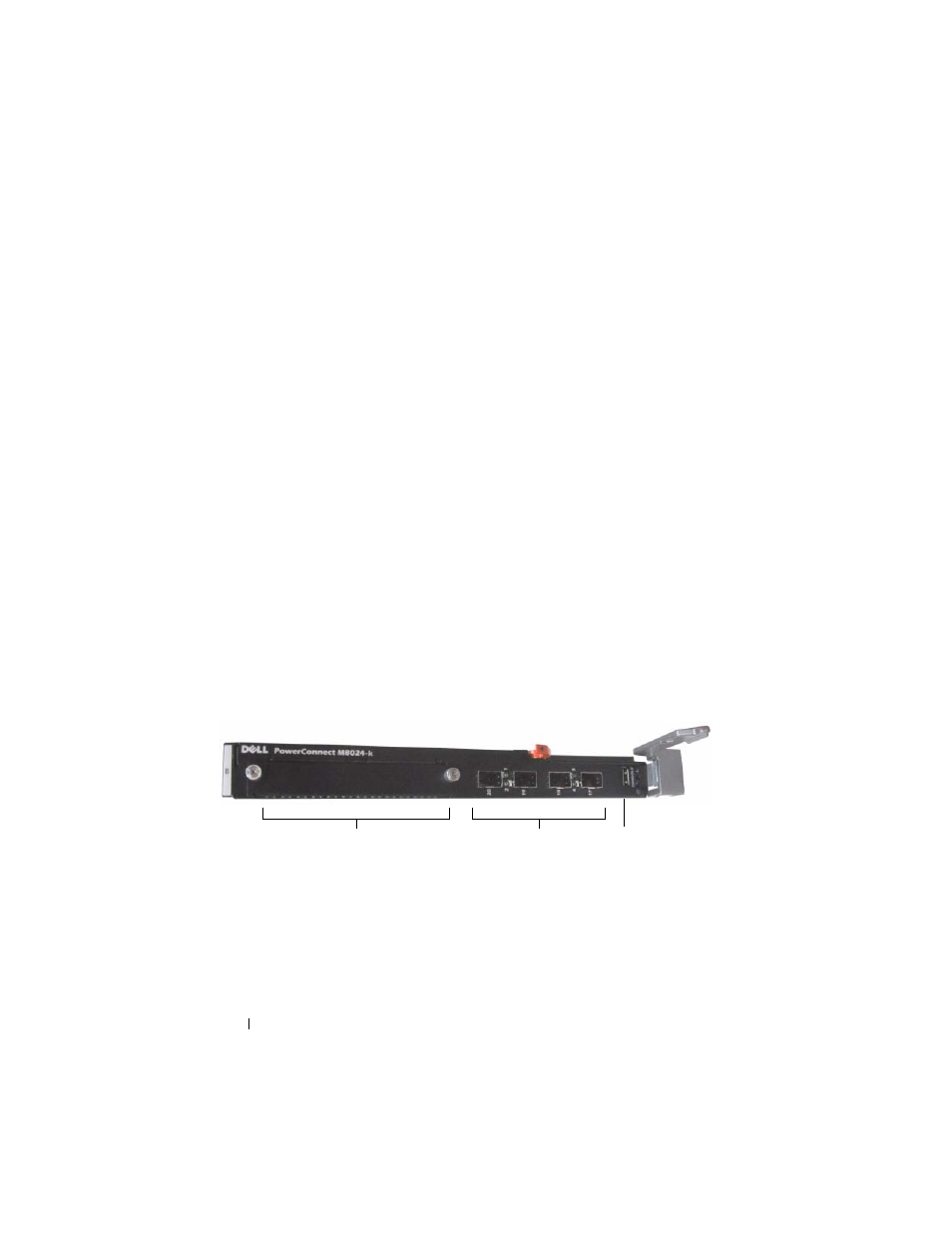

圖 1-1. PowerConnect M8024-k 前面板
前面板包含 4 個 SFP+ 連接埠和 1 個 10 Gigabit 模組的擴充插槽。前面板
還提供了一個用來管理功能和連接埠及系統狀態 LED 的 USB 序列主控台
介面。
USB 主控台連接埠 SFP+ 連接埠 擴充插槽
