入門指南

SFP+ 連接埠

PowerConnect M8024-k

提供 4 個具有 SR、LR 和 LRM 收發器及 SFP+ 直

接連接電纜的 SFP+ 連接埠。SFP 收發器和直接連接電纜單獨出售。

擴充插槽

10G

擴充插槽支援下列模組：

•

SFP+ (4 個連接埠 )

•

CX-4 (3

個連接埠 )

•

10GBASE-T (2 個連接埠 )

這些模組單獨出售。

USB 主控台連接埠

USB

主控台連接埠用於透過 RS-232 序列介面進行管理。可以借助此連接

埠直接連接到交換機，並從透過提供的序列電纜 ( 具有 USB A 至內孔
DB-9

連接器 ) 連接到此連接埠的主控台終端來存取 CLI。

主控台連接埠支援八個資料位元、一個停止位元、無同位檢查位以及無流量

控制的非同步資料。預設傳輸速率為 9600 bps。

連接埠和系統 LED

前面板包含若干發光二極體 (LED)，用於提供有關 PowerConnect M8024-k

單元的資訊。

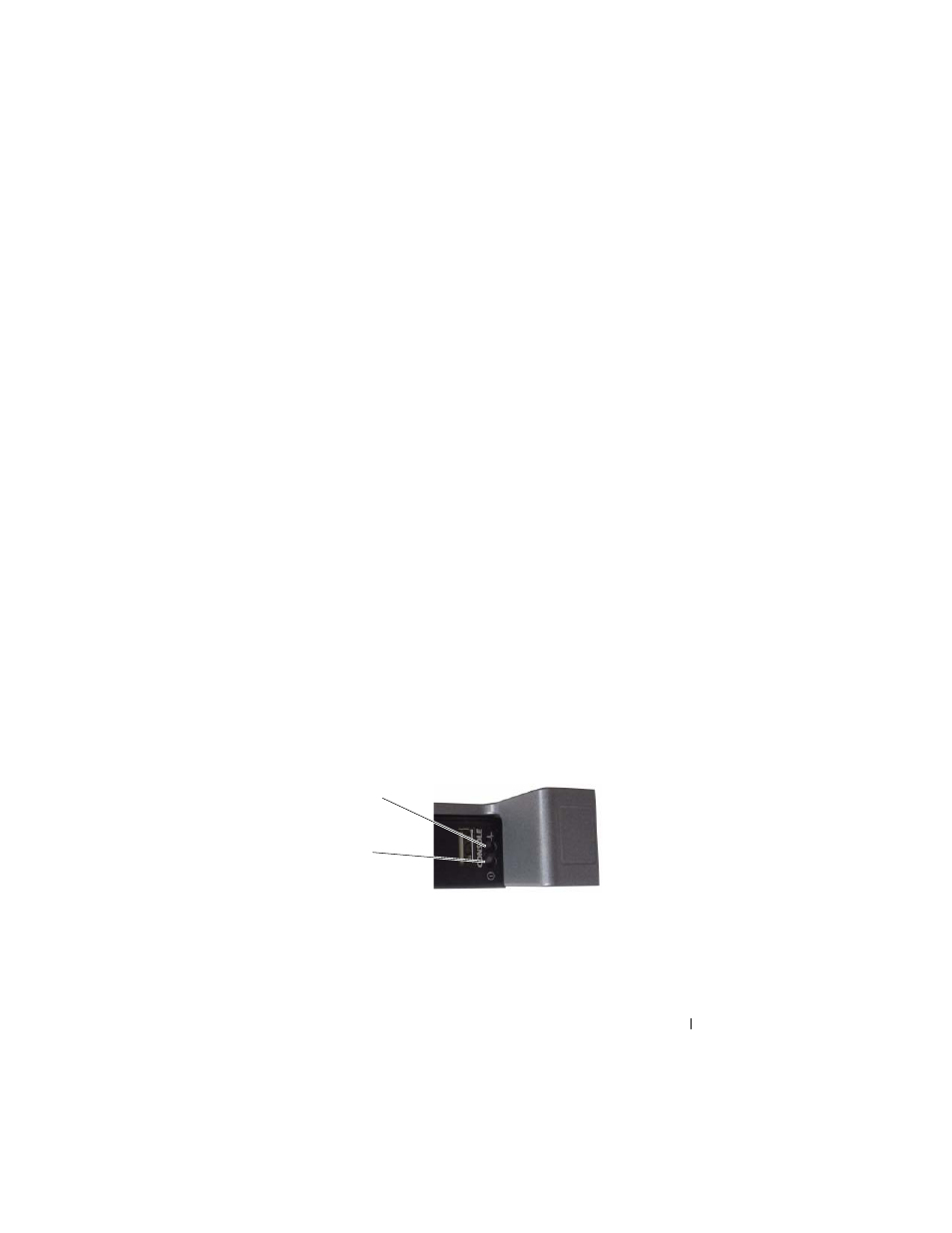

圖 1-2. 前面板 LED

系統電源 LED

系統狀態 LED
