24 使用入门指南
硬件概览
本节包含有关 PowerConnect M8024-k 交换机设备特性和模块化硬件配置
的信息。
PowerConnect M8024-k
的物理尺寸如下所示：
• 274.75 x 309.24 x 33.45 毫米（宽 x 厚 x 高）。
• 10.81 x 12.17 x 1.32 英寸（宽 x 厚 x 高）。
内部端口
PowerConnect M8024-k
提供 16 个 10 千兆位以太网内部端口。这 16 个内
部端口通过 M1000e 机箱中间面板连接到服务器刀片。
M8024-k
还提供了内部以太网接口，即带外 (OOB) 接口。该接口专用于
进行交换机管理。OOB 接口通过机箱中间面板连接到机箱管理控制器。
此端口上的通信与交换机端口上的运行网络通信是分开的，并且不能切换
或路由到运行网络。
前面板
下图表示 PowerConnect M8024-k 前面板：

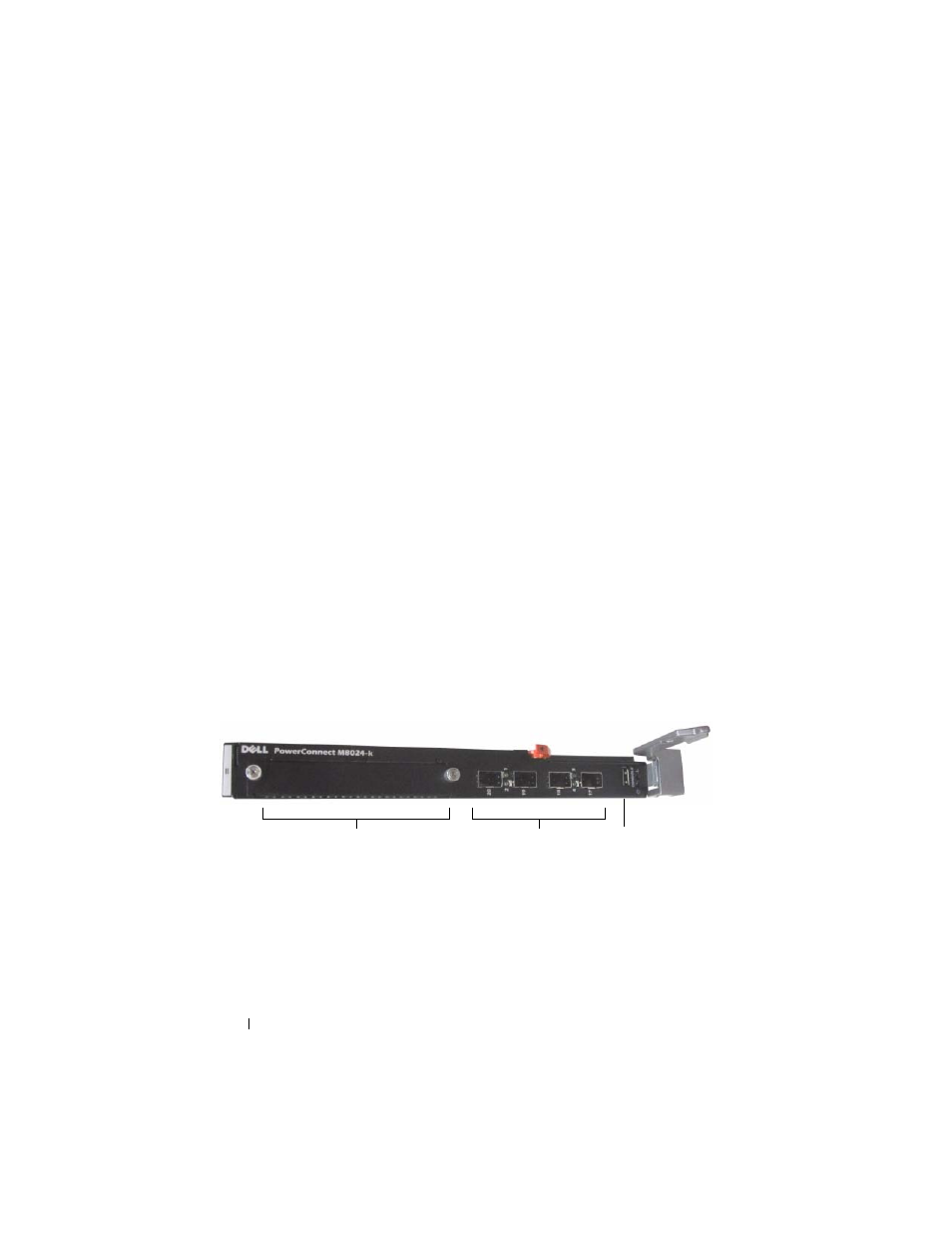

图 1-1. PowerConnect M8024-k 前面板
前面板包含 4 个 SFP+ 端口以及 1 个 10 千兆位模块的扩充槽。前面板还
提供 1 个用于管理功能和端口以及系统状态 LED 的 USB 串行控制台
接口。
USB 控制台端口 SFP+ 端口 扩充槽
