ラック取り付けガイド 4-17
7 電源ケーブルをシステムの背面パネルの接続端子に接続します。
メモ： ストレインリリーフループが付属している場合はシステムの背面に取り付けて、
電源ケーブルのストレインリリーフを使用できるようにします。

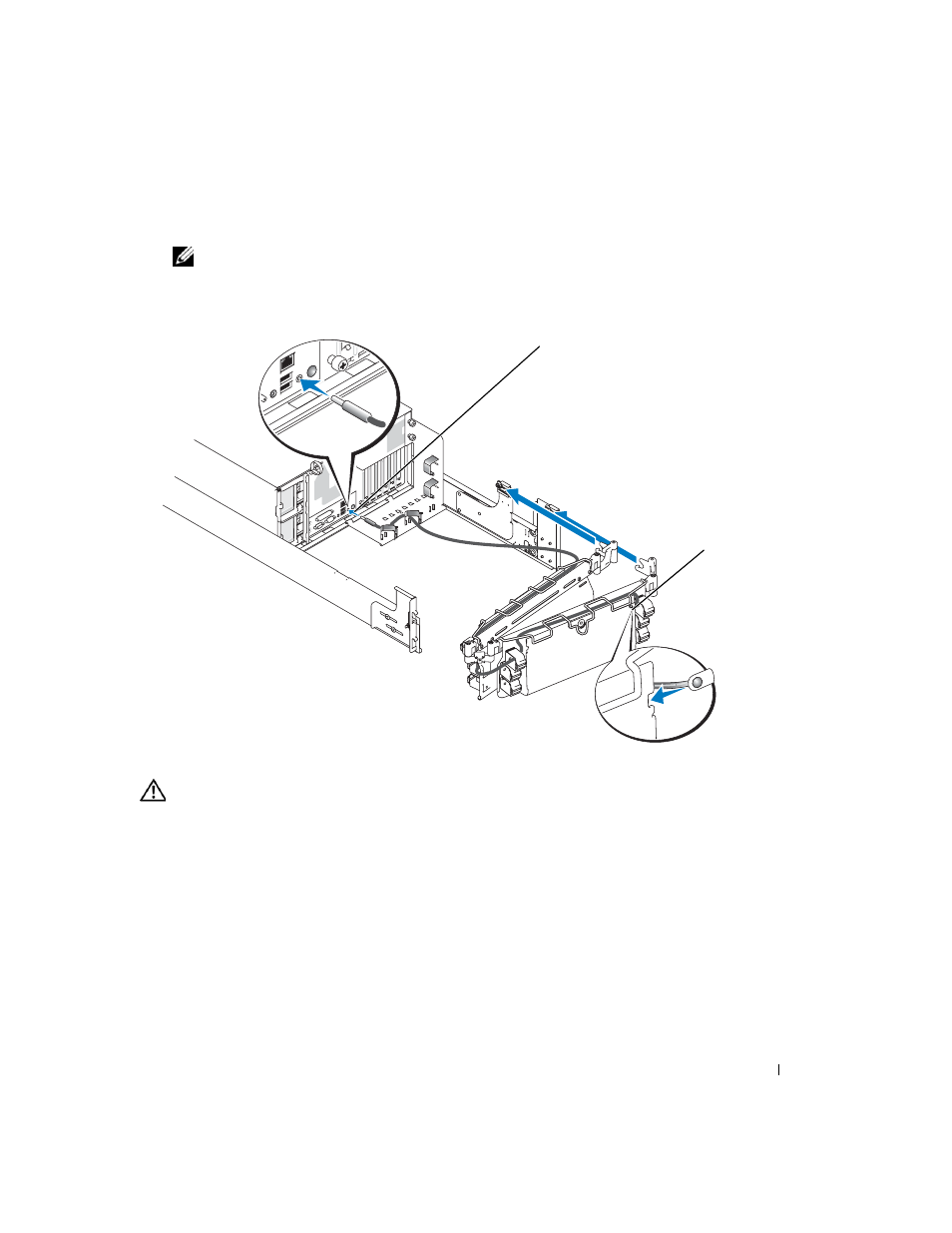

図 4-9 システムステータスインジケータの取り付け（必要に応じて）
8 電源ケーブルを背面パネルの接続端子に接続します（図 4-10 参照）。
警告： ケーブルは、ヒンジの動きを妨げないように多少余裕を持たせながらケーブル処理
アームに通してください。
9 I/O
ケーブルコネクタを、システム背面パネルのそれぞれのコネクタに接続します。
10 I/O
ケーブルコネクタを、システム背面パネルのそれぞれのコネクタに接続します。
ケーブル接続の詳細については、お使いのシステムに付属の『インストール＆トラ
ブルシューティングガイド』と『ユーザーズガイド』を参照してください。
11 電源ケーブルと I/O ケーブルをケーブル処理アームに通します。4 本のタイラップ
で緩めに固定してください（2 本はアームの中央で、2 本はアームの両端で固定し
ます）。この時点では、タイラップをきつく締めないでください（図 4-10 参照）。
ケーブルの損傷を防ぐため、ケーブルはケーブル処理アームの中で多少たるませて
おきます。
システムステータスインジケータ
ケーブルのプラグ
システムステータ
スインジケータ
