4-18 ラック取り付けガイド
12 ケーブルをケーブル処理アームに固定します。
a
ケーブルをシステムに接続したら、システム前面を前面垂直レールに固定して
いるつまみネジを緩めます。
b
システムを前方にスライドさせて完全に引き出します。
c
ヒンジの動きを妨げないように多少余裕を持たせながら、ケーブルをケーブル
処理アームに通します。ストラップでケーブルをアームに固定し、ケーブル処
理アームのワイヤカバーを閉じます。
メモ： システムを引き出せる限度まで引き出すと、伸びきった位置でスライドアセンブ
リにロックがかかります。システムをラック内に戻すには、スライドの側面にあるスラ
イドリリースラッチを押しながら、システムをスライドさせて完全にラックの中に戻し
ます。

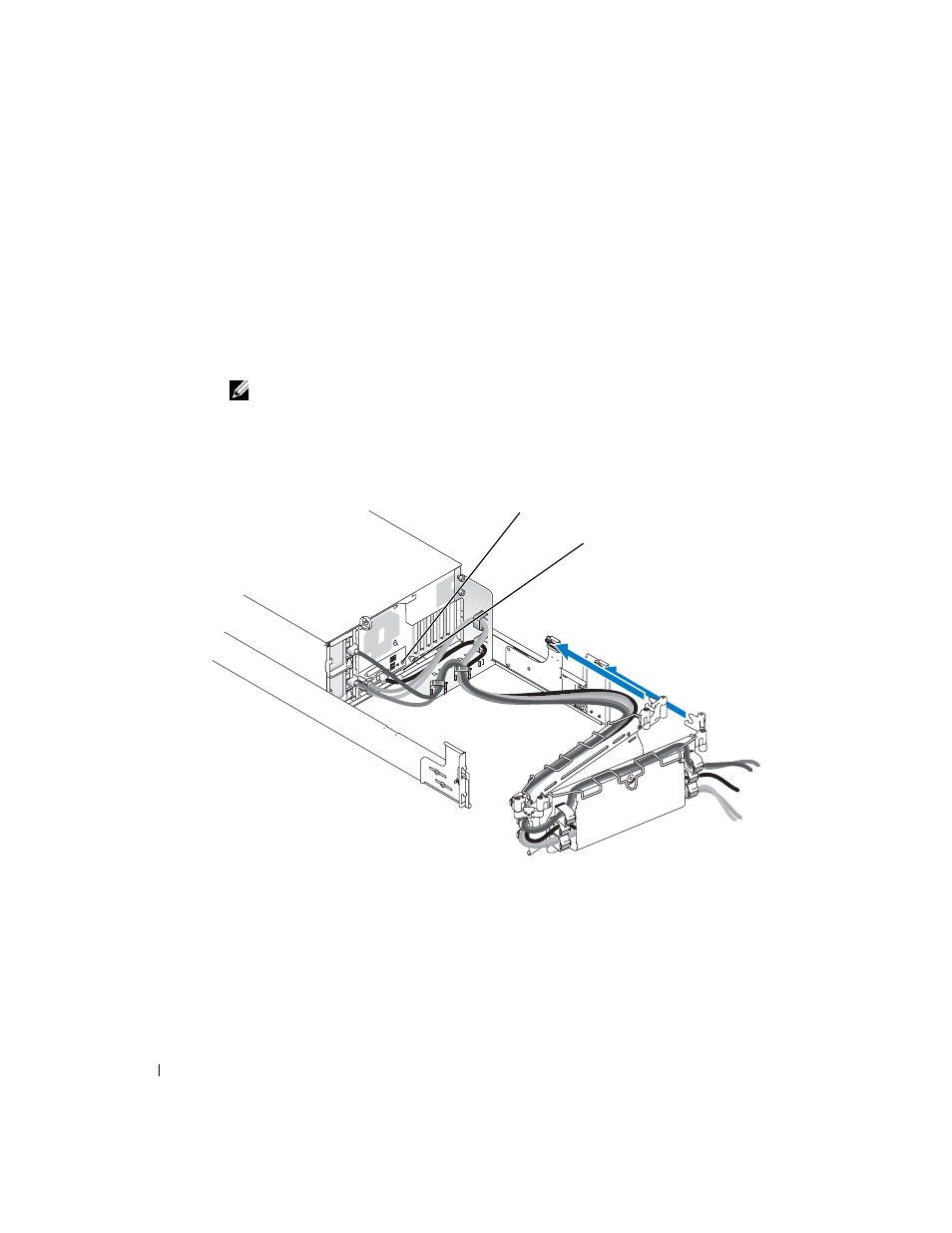

図 4-10 電源ケーブルの配線
13 システムをラックから引き出したりラックに押し戻したりして、ケーブルが正しく
取り付けられているか、ケーブル処理アームの動きでケーブルが絡まったり、引き
つったり、締め付けられたりしないか確認します。
14 ケーブルの張りがきつすぎたり緩すぎたりした場合は、必要に応じてケーブル処理
アームのワイヤカバーを開いて張りを調節し、システムをラックから出し入れして
もケーブルがずれないようにします。
15 拘束ネジを使用して、ケーブル処理アーム固定装置をラックの背面に固定します
（図 4-8 参照）。
電源ケーブルプラグ
電源ソケットハウジング
