Page 62: Abbildung 3-8

3-16
Rack-Installationsanleitung
Einbau des Kabelführungsarms
Diese Prozedur besteht aus zwei Phasen. Befestigen Sie zuerst die Kabelführung an der Rückseite
des Systemgehäuses. Befestigen Sie dann den Kabelführungsarm auf der anderen Seite der
Kabelführung.
Einbau der Kabelführung
Befestigen Sie die Kabelführung am Systemgehäuse, indem Sie vier der Metallklammern am
Boden der Kabelführung und zwei 6-32 x 0,25-Zoll Sechskant-Kreuzschlitzschrauben verwenden
(siehe Abbildung 3-8).
VORSICHT:
Die Kabelführung kann nicht das Gewicht des Systems tragen. Heben Sie das System
nicht an der Kabelführung an. Heben Sie das System nur an den Gehäusekanten an.
Befestigen des Kabelführungsarms
1
Stellen Sie sich hinter den Gestellschrank, und suchen Sie die Zunge am Ende
der Gleitschiene (siehe Abbildung 3-8).

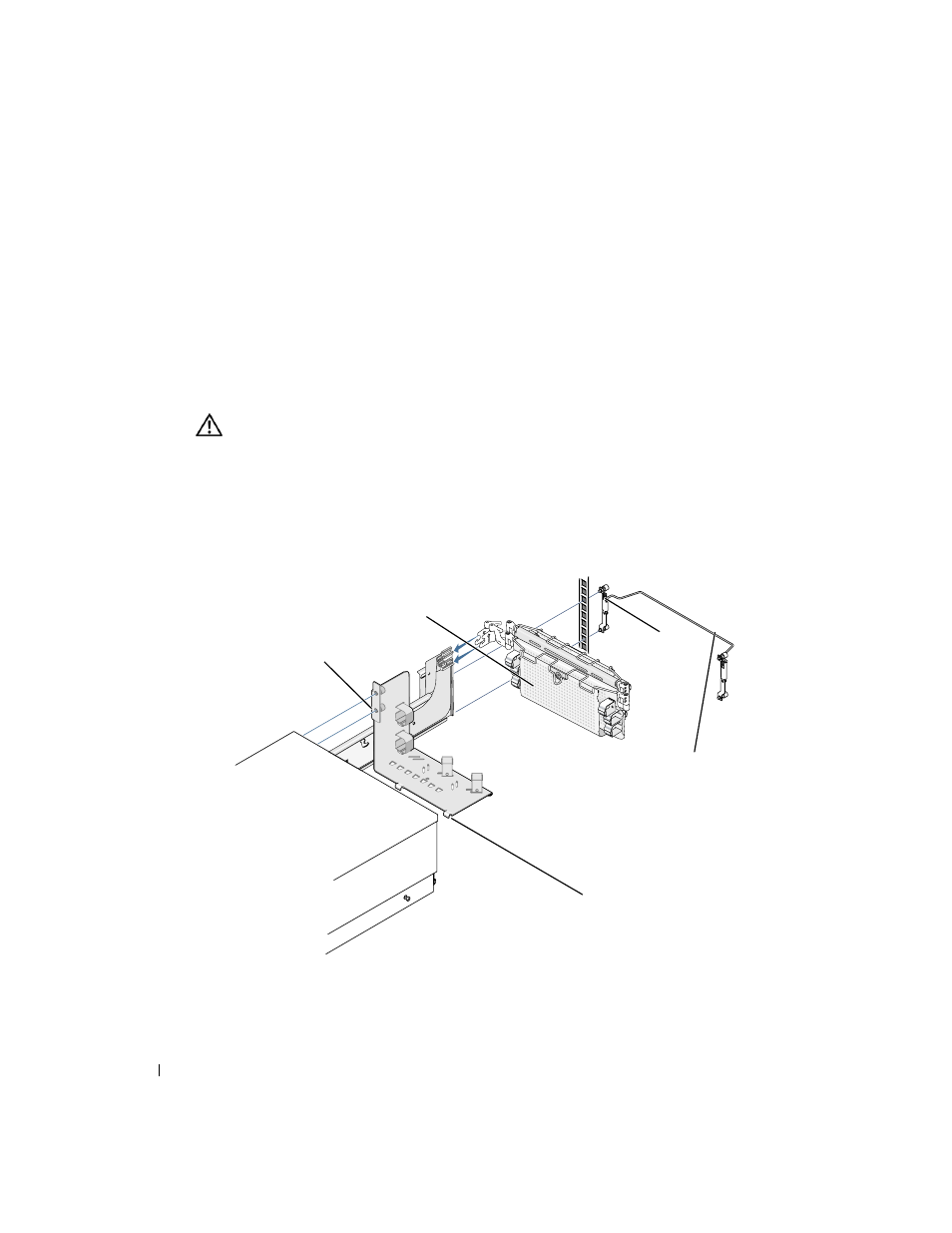

Abbildung 3-8.
Einbau des Kabelführungsarms
2
Drücken Sie die Zunge am hinteren Ende des Kabelführungsarms in die Verriegelung
am Ende der Gleitschiene (siehe Abbildung 3-8).
Der Riegel rastet mit einem Klicken ein.
Kabelführungsarm
Systemrückseite
Selbstsichernde
Rändelschraube
Kabelführung
Rack-Rückseite
Metallzungen
Kabelführungsarmklammer
