Guide d’installation en rack
2-13

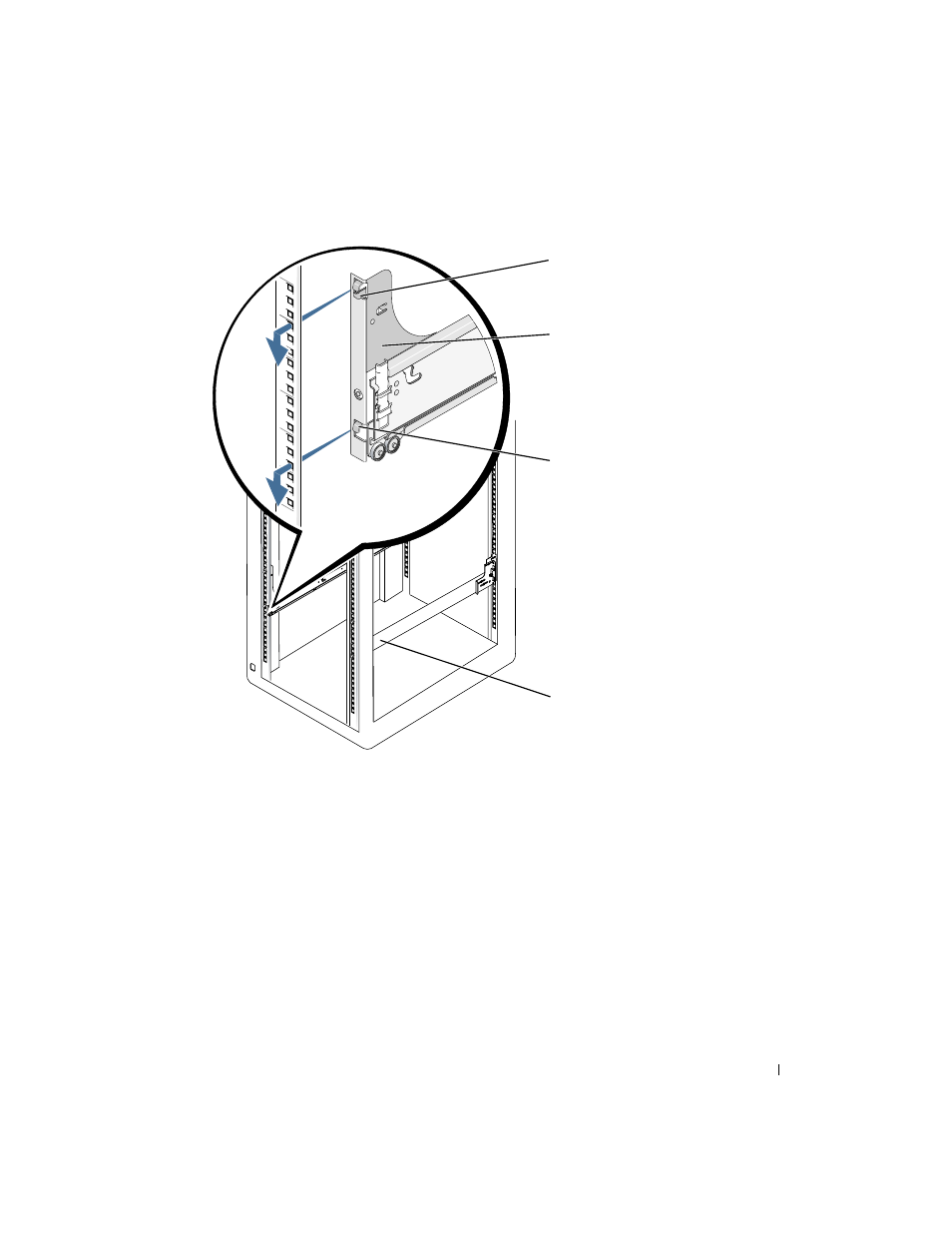

Figure 2-5. Installation des rails coulissants RapidRails
Installation des rails coulissants VersaRails
1 A l'avant du rack, positionnez l'un des rails coulissants VersaRails de façon à ce que la bride
de fixation soit située entre les marques ou la bande adhésive (ou l'emplacement numéroté)
sur le rack (voir la figure 2-6).
Les trous à l'avant de la bride de fixation doivent correspondre avec les trous entre
les marques faites sur le rail vertical avant.
2 Insérez deux vis Phillips à tête plate 10-32 x 0,5 dans le trou du haut et dans le trou du bas
(voir la figure 2-6).
3 À l'arrière de l'armoire, tirez sur la plaque de fixation jusqu'à ce que les trous de montage
s'alignent avec les trous respectifs sur le rail vertical arrière.
Bride de fixation
du rail coulissant
Rails coulissants (2)
Crochets de fixation
Bouton poussoir
Avant du rack
