Guide d’installation en rack
2-11
Pour marquer le rack, procédez comme suit :
1 Placez une marque sur les rails verticaux avant du rack, à l'endroit correspondant au bas
du système à installer dans l'armoire rack.
Le bas de chaque espace de 1 U se trouve au milieu de la zone métallique la plus étroite
située entre les trous (repérée par une ligne horizontale sur certaines armoires rack,
voir la figure 2-4).
2 Placez une marque à environ 8,75 pouces au-dessus de la marque originale que vous avez faite
(ou comptez jusqu'à 15 trous dans les racks de type EIA-310), puis marquez les rails verticaux
du rack avec un stylo feutre ou de la bande protectrice adhésive (si vous avez compté les trous,
placez une marque juste au-dessus du trou du haut). Cette marque ou ce morceau de bande
adhésive indique l'endroit où le rebord supérieur du système sera installé sur les rails verticaux
(voir la figure 2-4).

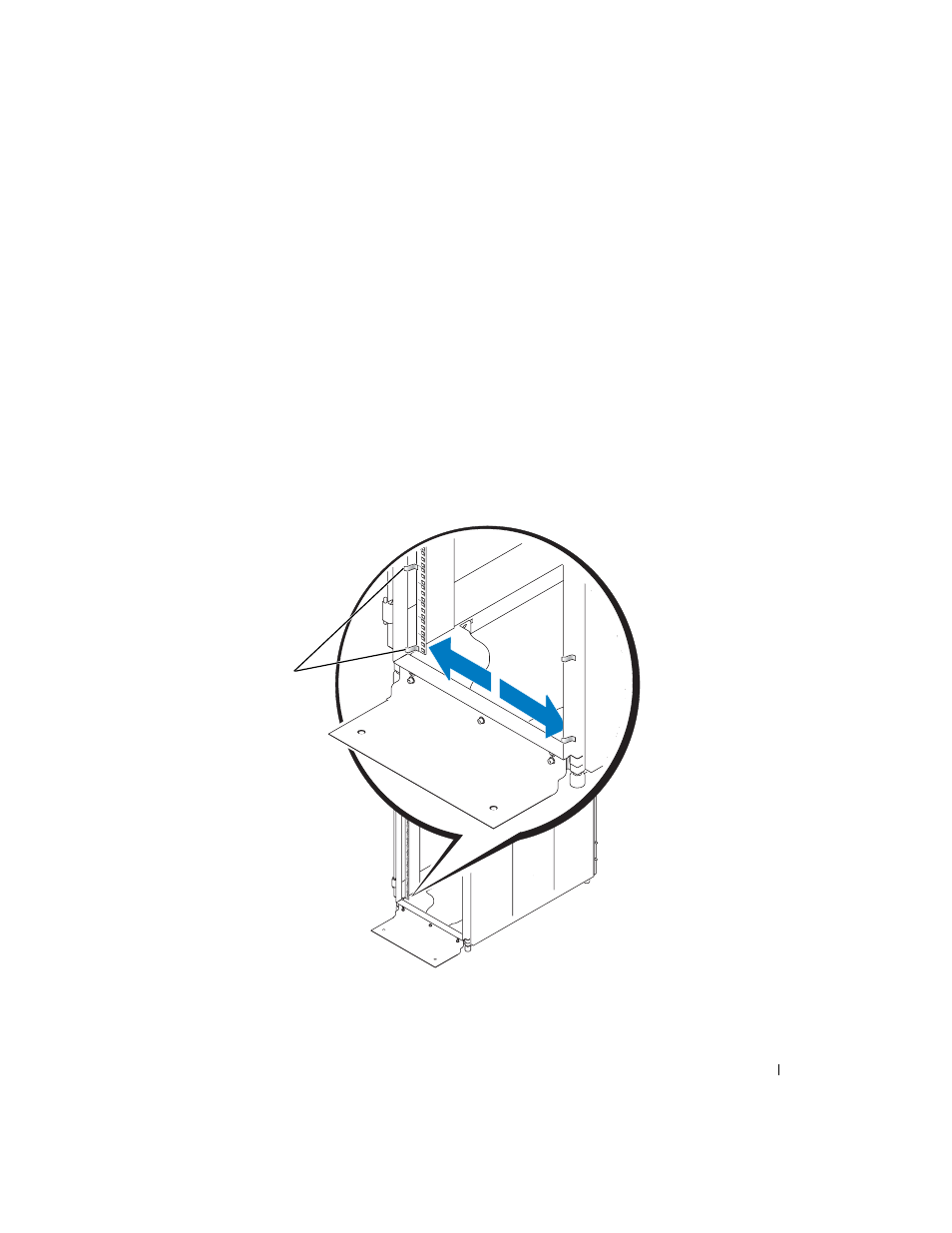

Figure 2-4. Marquage des rails verticaux
Bande sur le rail vertical
