Guide d’installation en rack
2-19

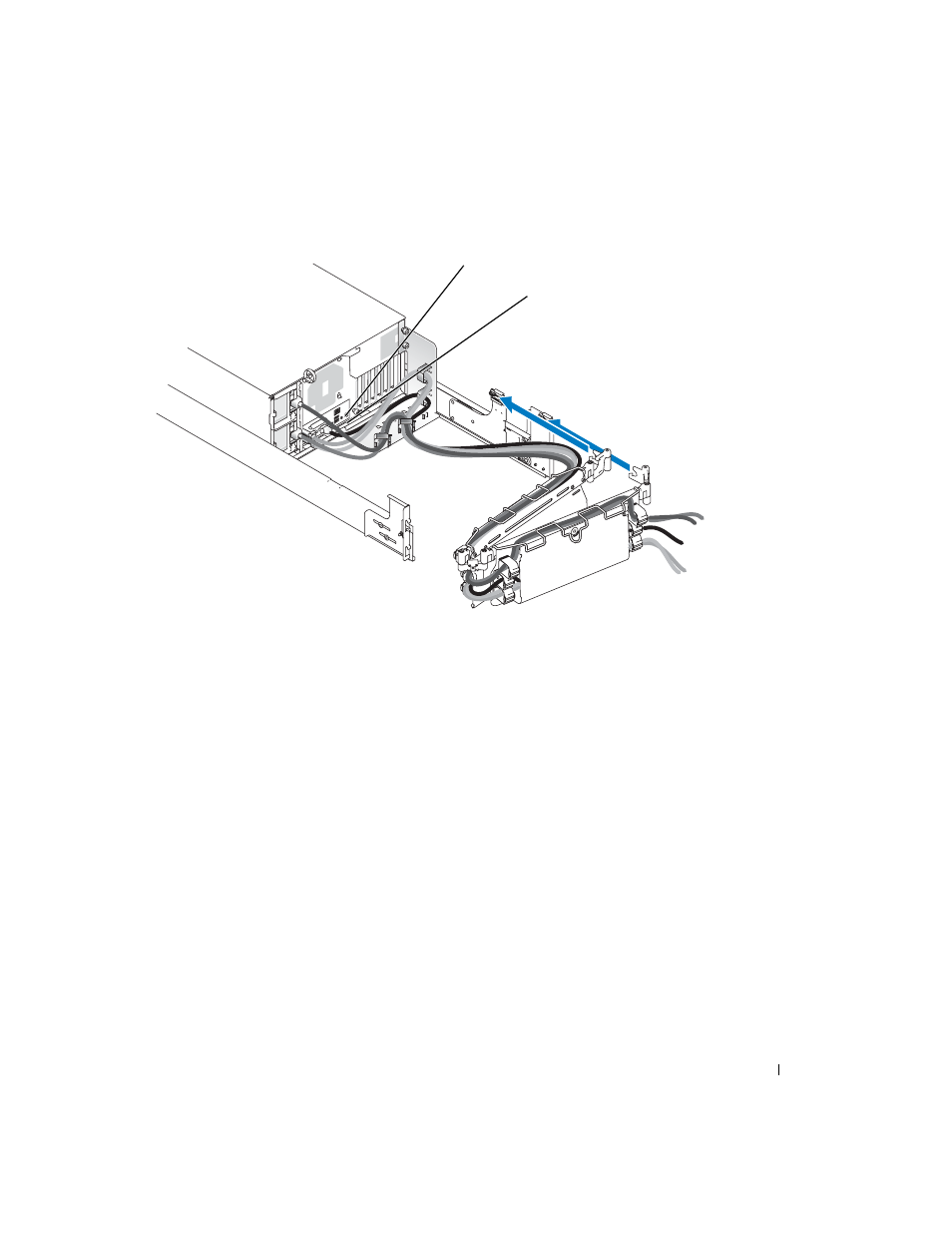

Figure 2-10. Routage des cordons d'alimentation
13 Poussez le système dans le rack puis ressortez-le, pour vérifier que les câbles sont installés
correctement et ne se bloquent pas, ne se tendent pas et ne se coincent pas lors
du déplacement du bras de maintien des câbles.
14 Ouvrez le protège-câbles du bras de maintien et serrez les bandes juste ce qu’il faut
pour que le mou des câbles ne soit pas trop juste (pour éviter de les pincer) mais
suffisant pour éviter qu’ils ne glissent quand le système est tiré puis repoussé dans le rack.
15 À l'arrière du rack, fixez la charnière du bras de maintien des câbles à l'aide des vis à molette
captives (voir la figure 2-8).
Remise en place des portes du rack
Pour remettre en place les portes du rack, reportez-vous à la documentation fournie avec
les armoires en rack 24 U et 42 U.
L'installation de votre système dans le rack est terminée.
Fiche du cordon
d'alimentation
Logement du connecteur d'alimentation
