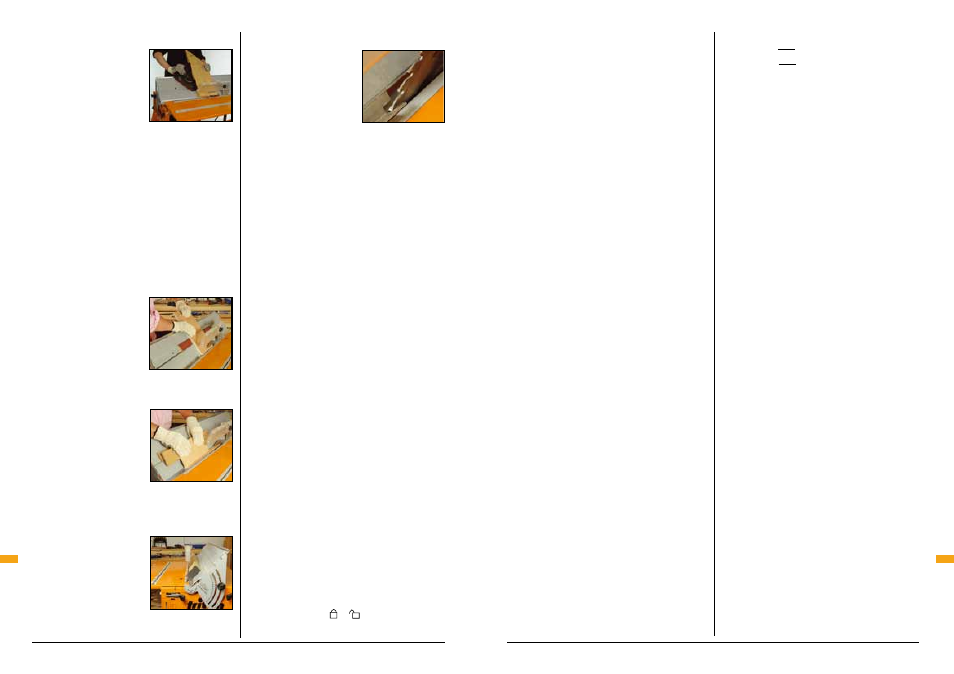

3. Smalle werkstukken (afb. 4)
De hoekmeter van de
Workcentre kan in de gleuf
langs de bovenkant van
het werkpaneel (J) worden
gestopt en kan als extra
geleider en steun worden
gebruikt bij het zagen van
schuine snedes in smalle
werkstukken.
De hoekmeter moet soepel en zonder zijwaartse
speling over de volle lengte van de gleuf glijden.
Als dit niet zo is, draai de kruiskopschroeven dan
los en verander de breedte van de gleuf totdat
de schuifstrook van de hoekmeter goed past, en
draai ze dan weer aan.
De gleuf kan zo nodig met RP7 of WD40 of
equivalent smeermiddel worden bespoten, zodat
de hoekmeter beter heen en weer glijdt.
4. Lastige werkstukken (afb. 5 en 6)
Bij schuine zaagsnedes
in korte werkstukken of
stukken met een lastige
vorm moet een 12mm
latje worden gemaakt dat
vlak ligt in de uitsparing
langs het werkpaneel. Met
schuurpapier bevestigd op
het latje is de grip beter en geeft het beter steun
aan het werkstuk.
Als regelmatig schuine
zaagsnedes in kleine en
lastige stukken moeten
worden aangebracht,
raden wij aan om een
speciale mal te bouwen, zie
afbeelding 6, voor veiligere
en nauwkeurigere bewerking
van de werkstukken.
5. Afschuiningen schaven (afb. 7)
Als u een afschuining
wilt schaven in plaats
van een hele zaagsnede
te maken, zet dan de
afschuiningsgeleider los
en zet hem in de gewenste
positie. Beide kanten moeten
op dezelfde schaaluitlezing
worden vastgezet.
6. Fijn werk (afb. 8)
Om te voorkomen dat teer
materiaal aan het eind van
de zaagsnede splijt, kan de
voorrandsteun dichter bij
het zaagblad worden gezet.
Zie afb. 8. Dit geeft een
betere ondersteuning bij het
aanvoeren. Zorg er voor dat
de klemschroeven na het bijstellen goed worden
aangedraaid. N.B.: schuin schaven is in deze
positie niet mogelijk.
7. Gecombineerde versteksnedes
Bij hoekwerk met gecombineerde versteksnedes
is een hoekmeter voor de Serie 2000 Workcentre
nodig.
Om u te helpen bij de moeilijke berekeningen van
de correcte hoeken worden in de tabel een aantal
veel voorkomende hoeken gegeven.
Voor hoekwerk dat niet in de tabel staat, worden
hier tegenover de vergelijkingen gegeven om
ze zelf te berekenen, met behulp van een
wetenschappelijke rekenmachine.
De schaalverdelingen op de afschuiningsgeleider
en de hoekmeter zijn gekalibreerd in stappen
van graden. Dit is geschikt voor algemene
bewerkingen maar voor gecombineerde
versteksnedes moet op fracties van graden
worden ingesteld. Met nauwkeurig geschatte
fracties van graden kunt u toch de gewenste
resultaten krijgen.
Probeer het altijd eerst uit op afvalmateriaal.
Kies de vorm die u wilt maken (probeer eerst
driehoekig of vierkant - die zijn het makkelijkst).
Besluit dan de gewenste afschuiningshoek, in de
tabel aangegeven met b°. (Een kleine hoek en
dunne zijden zijn voor schilderijlijsten en lades,
en een grotere hoek en brede zijden zijn voor
bloembakken).
Stap 1
Zaag elk van de werkstukken precies op dezelfde
lengte, in de normale tafelzaagstand, en zaag
aan elk uiteinde tegengestelde VERSTEKHOEKEN
(M°), met behulp van de hoekmeter. Gebruik
de buitenste schaalverdeling van de hoekmeter
(45°-0-45°), waarbij en aangeven aan welke
kant van “0” moet worden ingesteld.
Afb.8
(Als u de linker gleuf in de tafelzaagstand
gebruikt, zijn de posities en instellingen van de
hoekmeter dezelfde als in de tabellen voor de
hoekmeter.)
Stap 2
Breng de afschuiningsgeleider aan en zet hem op
de aangegeven AFSCHUININGSGELEIDERHOEK.
Zaag de verstekhoeken nogmaals op de
afschuiningsgeleider met behulp van de
hoekmeterposities en -instellingen in de tabel.
Vergelijkingen
M° = tan-1
( )
B° = cos-1
( )
M° = Ware verstekhoek voor zaagsnede
B.° = Ware afschuiningshoek
(AFSCHUININGSGELEIDERHOEK)
m° = Halve hoek van hoek
b.° = Zijdelingse hoek voor horizontaal
tan m°
cos b°
sin m°
sin M°
