18 19
F F
Utilisation Utilisation

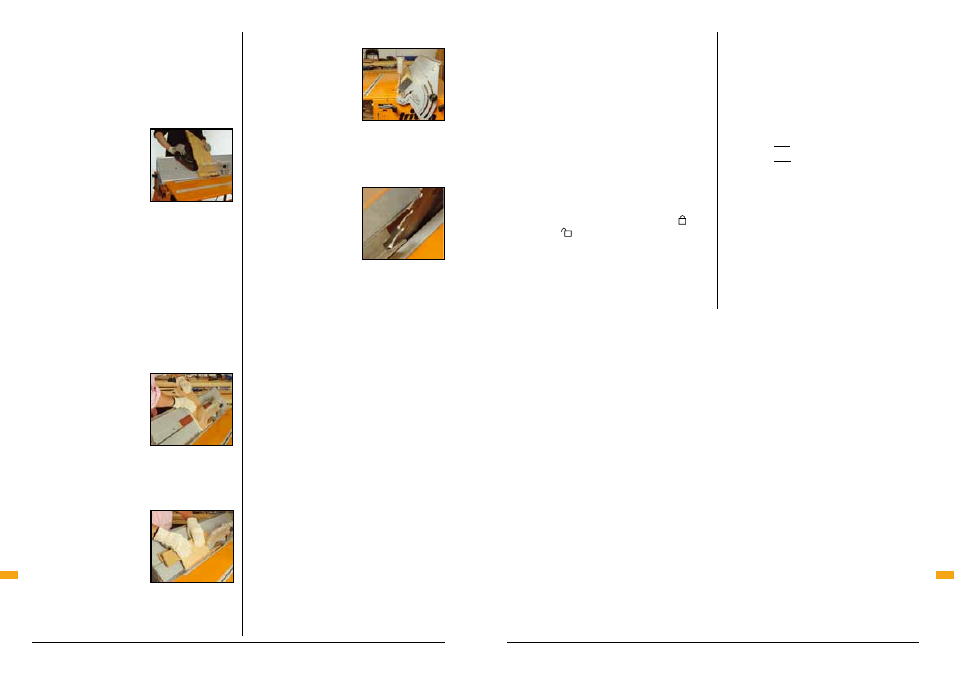

Fig.4
Fig.5
Fig.6
2. Pièces longues
Lorsque vous biseautez des pièces longues,
utilisez un Multi-Stand Triton pour supporter votre
pièce à l'entrée et à la sortie, ou bien faites-vous
aider par quelqu'un.
3. Pièces étroites (Fig.4)
Le rapporteur du Workcentre
inséré dans la fente le long
du dessus du panneau de
travail (J), peut être utilisé
comme guide et support
supplémentaires pour la
coupe en biseau de pièces
étroites.
Le rapporteur doit coulisser sans à-coups et sans
jeu latéral, sur toute la longueur de la fente. Si ce
n'est pas le cas, desserrez les vis à tête Philips
et réglez la largeur de la fente jusqu'à ce que le
dispositif coulissant du rapporteur n'ait plus de
jeu, puis resserrez les vis.
Au besoin, pulvérisez la fente avec un lubrifiant
en aérosol, tel que le RP7 ou le WD40, afin
d'améliorer le coulissage du rapporteur.
4. Pièces difficiles à manier (Fig. 5 & 6)
Lorsque vous biseautez des
pièces courtes ou difficiles
à manier, découpez un
tasseau de 12mm ( 1 ⁄
2
”)
d'épaisseur et mettez-le au
ras de l'évidement le long
du panneau de travail. Du
papier de verre fixé à la face
du tasseau fournira adhérence et support pour
l'ouvrage.
Si vous biseautez régulièrement des petites pièces
ou des pièces difficiles à
manier, nous vous conseillons
de construire un dispositif de
fixation comme celui qui est
illustré à la Fig. 6, pour guider
l'ouvrage de manière plus
sûre et plus précise.
5. Chanfreinage (Fig.7)
Si vous souhaitez
chanfreiner l'arête d'une
pièce plutôt que de la tailler
en biseau, déverrouillez le
guide de refente en biseau
et placez-le à la position
voulue. Les deux extrémités
doivent être verrouillées à la
même position désirée sur l'échelle graduée.
6. Travaux délicats (Fig.8)
Pour éviter que les pièces
fragiles ne se fendent en
fin de coupe, approchez le
support du bord avant de
la lame, comme le montre
la Fig.8. Cette manœuvre
assurera un meilleur support
pour l’avancée de la pièce. Après tout réglage,
assurez-vous que toutes les vis de serrage sont
bien serrées. Note : le chanfreinage n'est pas
possible dans cette position.
7. Coupes à onglets multiples
Les assemblages à onglets multiples nécessitent
l'utilisation d'un rapporteur de Workcentre Série
2000.
En raison de la difficulté du calcul des angles de
coupe réels nécessaires pour les assemblages à
onglets multiples, le tableau qui figure au verso
comporte un certain nombre d'assemblages
courants.
Pour les assemblages qui ne figurent pas dans ce
tableau, vous trouverez au verso des équations
qui vous permettront de calculer divers angles de
coupe à l'aide d'une calculatrice scientifique.
Les échelles du guide de refente en biseau et du
rapporteur sont graduées en degrés. Bien que ces
graduations conviennent pour les ouvrages
ordinaires, les coupes à onglets multiples
nécessitent des réglages inférieurs au degré. Les
fractions de degré minutieusement calculées
fourniront les résultats souhaités.
Entraînez-vous toujours aux assemblages en
utilisant d'abord du bois de rebut.
Fig.7
Fig.8
Choisissez la forme que vous souhaitez réaliser
(essayez en premier la forme triangulaire ou
carrée – ce sont les plus faciles). Décidez ensuite
du degré de l’angle de biseau que vous souhaitez
créer, qui est représenté par b° dans le tableau.
(Des cadres ou des plateaux seront réalisés avec
des planches étroites et des angles peu ouverts,
et des jardinières avec des planches plus larges et
des angles plus ouverts).
1ère étape
Coupez chacune de vos pièces de travail
exactement de la même longueur avec la table
en mode scie et coupez des ANGLES À ONGLETS
(M°) opposés à chaque extrémité à l’aide du
rapporteur du Workcentre. Utilisez l'échelle
extérieure du rapporteur (45°-0-45°), avec et
les symboles indiquant de quel côté du “0” il
doit se trouver.
(Si vous utilisez la fente gauche de la table en
mode scie, les positions et réglages du rapporteur
sont les mêmes que ceux indiqués dans les
illustrations représentant le rapporteur.)
2ème étape
Installez le guide de refente en biseau et réglez-le
sur l'ANGLE DU GUIDE DE BISEAUTAGE indiqué.
Découpez tous vos onglets sur le guide de refente
en biseau en utilisant les positions et réglages
indiqués pour le rapporteur.
équations
M° = tan-1
( )
B° = cos-1
( )
M° = angle de coupe en onglet réel à découper
B° = angle de biseautage réel, (ANGLE DU GUIDE
DE BISEAUTAGE)
m° = demi-angle de coin
b° = angle latéral par rapport aux réglages
tan m°
cos b°
sin m°
sin M°
