36 37
E E
Paso 1
Corte cada una de las piezas de trabajo a
exactamente la misma longitud en el modo de
sierra de mesa, y corte los ÁNGULOS A INGLETE
(M°) opuestos en cada extremo mediante la
cargadora del centro de trabajo. Use la escala
exterior de la cargadora (45°-0-45°), con los
símbolos y indicando a qué lado de “0”
ponerlo.
(Si usa la ranura izquierda de la mesa en el modo
de sierra de mesa, las posiciones y ajustes de la
cargadora son las mismas que las indicadas en
los diagramas de la cargadora).
Paso 2
Monte el Ranurador de Zambullida y ajústelo para
el ÁNGULO GUÍA DE BISEL que se indica.
Vuelva a cortar todos los ingletes en el Ranurador
de Zambullida utilizando las posiciones y ajustes
de la cargadora que se muestran.
Ecuaciones
M° = tan - 1
( )
B° = cos - 1
( )
M° = Ángulo de inglete exacto que debe cortar.
B° = Ángulo de bisel exacto (ÁNGULO DE GUÍA
DE BISELADO)
m° = Medio ángulo de esquina
b° = Ángulo lateral al horizonte

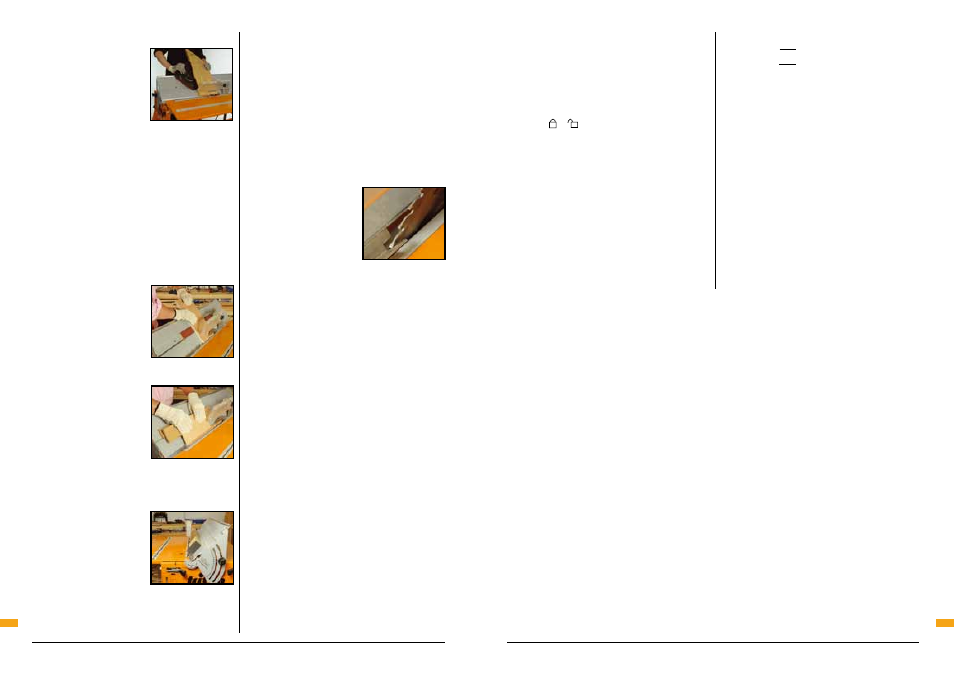

3. Piezas de trabajo estrechas (Fig. 4)
La cargadora del Centro de
Trabajo, introducido en la
ranura a lo largo de la parte
superior del panel de trabajo
(J), puede usarse como guía
y soporte adicional al cortar
en bisel piezas de trabajo
estrechas.
La cargadora debe deslizarse con suavidad,
sin juego lateral a lo largo de toda la longitud
de la ranura. De lo contrario, afloje los tornillos
Philips y ajuste el ancho de la ranura hasta que
la tira deslizante de la cargadora encaje bien, y
vuelva a apretarlos. Si fuera necesario, aplique
un lubricante en aerosol como por ejemplo RP7
ó WD40 para mejorar el deslizamiento de la
cargadora.
4. Piezas de trabajo difíciles (Figs. 5 y 6)
Al biselar piezas cortas o
difíciles, recorte un listón
de material de 12mm ( 1 ⁄
2
")
de forma que encaje a ras
dentro de la ranura en el
panel de trabajo. La lija de la
superficie del listón permite
agarrar y apoyar la pieza de trabajo.
Al biselar con regularidad
piezas pequeñas o difíciles,
sugerimos que construya
un utensilio de sujeción, tal
y como se indica en la Fig.
6, para guiar la pieza de
trabajo con mayor precisión y
seguridad.
5. Achaflanado (Fig. 7)
Si desea achaflanar un
borde, mejor que cortar un
bisel completo, desbloquee
el Ranurador de Zambullida
y póngalo en la posición
deseada. Los dos extremos
deben estar bloqueados en
la misma lectura de la escala.
6. Trabajos delicados (Fig. 8)
Para evitar que los trabajos frágiles se rajen
cerca del extremo del corte, ponga el soporte
del borde delantero más cerca de la hoja, tal
y como se indica en la Fig. 8. De esta manera
conseguirá un mayor apoyo de entrada. Después
de hacer cualquier ajuste, asegúrese de que
los tornillos de sujeción estén bien apretados.
Aviso: los chaflanes no se pueden hacer en esta
posición.
7. Ingletes compuestos (Fig. 9)
Para realizar juntas a
ingletes compuestos hay
que utilizar un transportador
para el centro de trabajo de
Serie 2000.
Por la dificultad de calcular
con precisión los ángulos de
corte para hacer juntas a ingletes compuestos,
en el cuadro que se incluye al dorso se muestran
algunas de las juntas más comunes.
Para las juntas que no se muestran en el
cuadro, al dorso se indica la ecuación para que
calcule los distintos ángulos de corte con una
calculadora científica.
Las escalas en el Ranurador de Zambullida y
la cargadora se calibran en incrementos de un
grado. Mientras esto es adecuado para trabajos
generales, los ingletes compuestos requieren
ajustes inferiores al grado, para lo cual es
necesario el cálculo preciso de fracciones de
grado.
Practique siempre las juntas primero en
material de deshecho.
Escoja la forma que desee (pruebe primero
el triángulo o el cuadrado: son más fáciles). A
continuación decida la inclinación del ángulo
del bisel, indicado como b° en el cuadro (los
ángulos pequeños y las tablas estrechas son
para marcos de cuadros o bandejas, y los
ángulos más grandes y las tablas anchas son
para tiestos).
Funcionamiento Funcionamiento
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
tan m°
cos b°
sin m°
sin M°
