Triton TCB 100 - Manual (Page 58)

58
I
Girare dinuovo il banco sopra sotto, facendo
attenzione a non urtare la sega.
Torcere o tagliare le monopole a morsa (M) e la base a
morsa (N) dal loro stampaggio e tagliare gli avanzi con
delle forbici o una lima.

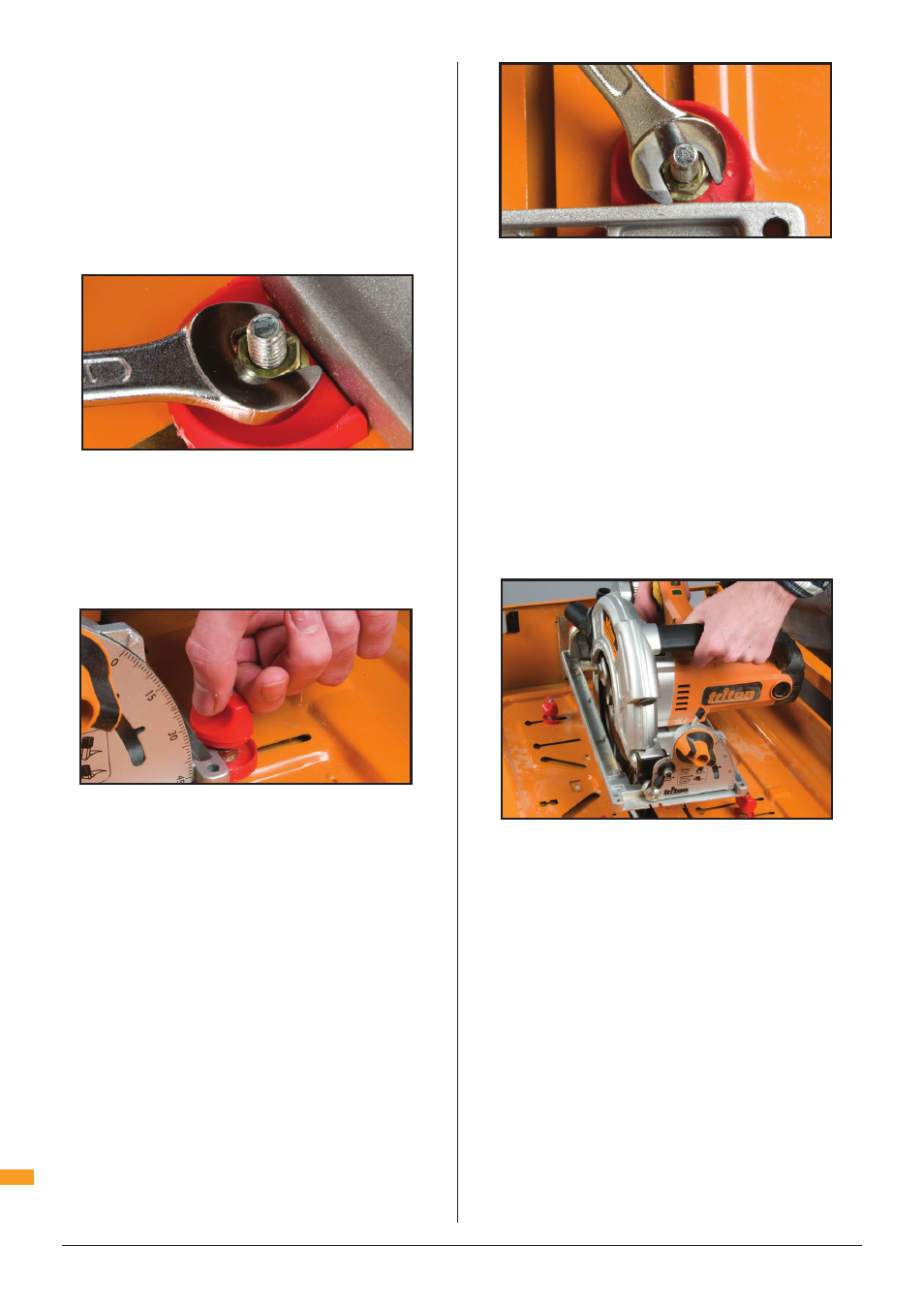

Uno alla volta, sostituire le morse a sega temporanee
con le basi a morsa di plastica. Farle scorrere lungo I
fori fino a toccare la piastra di base sega e stringere
I dadi a flangia con una chiave inglese a 10mm
(Figura.8)
Le basi a morsa si accuratamente allineano con la
sega, quindi appena gli avete montate verificare che la
sega non si possa muovere o girare lateralmente.
Avvitare le manopole a morsa sui bulloni a rotella (si
tagliano I loro stessi filetti) fino a quando toccano
la punta della piastra di base sega e fermamente
assicurare in posizione (Figura 9).
NOTA:
1. Limare eventuali bave nella piastra di base nei luoghi
di morsatura per evitare il dannegiamento delle
manopole.
2. Non c'è bisogno di stringere troppo le manopole.
Serraggio sarà comunque sicuro, e sarà anche anti-
vibrazioni, se li si lascia circa mezzo turno passato il
punto dove raschiano dapprima sulla piastra di base.
Inserire Il bullone della rotella corto rimanente
(L) e la rondella nel foro della serratura alla parte
posteriore della sega. Montare il fermo posteriore
(O) e farlo scorrere fino a toccare la piastra di base.
Ri-controllare che la lama è libera a girare. Bloccare
il fermo posteriore in posizione con un dado a flangia
(Figura.10)
Le manopole di morsa hanno bordi da tagliare via.
Quando tutti e quattro dei bordi di taglio si trovano di
fronte la sega, corretamente allineati, si può alzare la
sega diritta fuori le morse, per uso a mano. Quando
ri-impostate, la base a morse ri-allinearà la sega
perfettamente. Girare le manopole in senso orario di
circa mezzo giro per ristringere la sega in posizione.
Al termine del vostro lavoro per la giornata, o
rimuovere la sega dal banco, o abbassare la lama della
sega usando il regolatore altezza sega per consentire
la guardia della sega di chiudersi il più possibile.
Questo eviterà fatica alla molla della guardia.
Il foro della sega è creato da materiale macchinabile
che può essere rimpiazzato se significamente
danneggiato. Non rimuovere questo inserto in
qualsiasi altra circonstanza.
MONTAGGIO DELLA GUARDIA SOPRELEVATA
Girare l’unità al verso giusto. Sbloccare la guida e
tenerlo lontano dalla lama.
Montare la base del supporto guardia soprelevata
(G) parte frontale per prima nel foro localizzato dietro
la lama sega. Tirare indietro il fermo di serratura
rosso, ed impostare il supporto guardia nel banco.
Poi spingere il fermo rosso in avanti per bloccarlo in
posizione (Figura.12)
Prova a dondolare il supporto guardia per assicurare
che sia ben bloccato. Il fermo rosso dovrebbe
sollevarsi ed essere a livello con il piano superiore del
tavolo quando bloccato.
Montaggio
Fig 8
Fig 9
Fig 10
Fig 11
