32
F
Montage
Tournez la table à nouveau sur l’envers, en veillant à ne
pas corrompre l’installation de la scie.
Enlevez les boutons de serrage (M) et les supports de
serrage (N) de leur cadre en plastique (à la main ou avec
des ciseaux) et retirez toute bavure à l’aide de ciseaux
ou d’une lime.
Remplacez les brides de serrage provisoires l’une
après l’autre par les supports de serrage en plastique.
Glissez-les le long des encoches jusqu’à ce qu’ils
touchent la semelle de la scie avant de serrer les écrous
à embase à l’aide d’une clé de 10 mm (Fig. 8).
Les supports de serrage effectueront l’alignement de
votre scie de façon précise. Une fois ceux-ci installés,
vérifiez qu’il est impossible pour la scie de pivoter ou de
coulisser latéralement.
Vissez les boutons de serrage sur les boulons
carrossiers (ceux-ci sont auto-taraudants) jusqu’à
ce qu’ils touchent le bord de la semelle et la fixent
fermement en place.
NOTE :
1. Limez toute bavure existant éventuellement sur la
semelle au niveau des supports de serrage afin d’éviter
d’endommager les boutons
2. Il n’est pas nécessaire de serrer les boutons trop fort.
Ils exerceront toujours une force de serrage adéquate
et résisteront bien aux vibrations si vous continuez
uniquement à les serrer sur environ un demi-tour passé
le moment où ils raclent contre la semelle
Insérez le dernier boulon carrossier court (L) avec une
rondelle dans l’encoche en trou de serrure à l’arrière de
la scie. Installez la butée d'arrêt (O) et faites-la coulisser
jusqu’à ce qu’elle vienne en contact avec la semelle.
Vérifiez à nouveau que la lame tourne librement.
Verrouillez la butée en place à l’aide d’un écrou à
embase (Fig 10).
Les boutons de serrage sont pourvus d’un pan droit.
Si les quatre pans droits sont tournés vers la scie et
alignés correctement, il est possible de sortir la scie des
dispositifs de serrage, pour ainsi l’utiliser comme outil
à main. Au moment de sa remise en place, les supports
de serrage la réaligneront parfaitement. Tournez les
boutons environ un demi-tour dans le sens horaire pour
resserrer la scie.
Une fois le travail terminé, il est impératif de démonter
la scie de la table, ou de rétracter la lame à l’aide du
levier de réglage de profondeur de la scie de sorte que
le capot de protection se referme le plus possible. Cela
permet de préserver le bon fonctionnement du ressort
du capot de protection .
La fente pour scie est élaborée dans un matériau
usinable, qu’il est possible de remplacer s’il est trop
endommagé. Veuillez ne retirer cette plaque en aucune
autre circonstance.
INSTALLATION DE LA PROTECTION SUPÉRIEURE
Placez la table à l’endroit. Déverrouillez le guide
parallèle et éloignez-le de la lame.
Installez la base du support de la protection supérieure
(G), face avant en premier, dans l’encoche située à
l’arrière de la lame de la scie. Tirez vers l’arrière la
clenche rouge et introduisez la protection supérieure
dans le creux de la table. Repoussez la clenche rouge
vers l’avant pour verrouiller le support en place (Fig. 12).

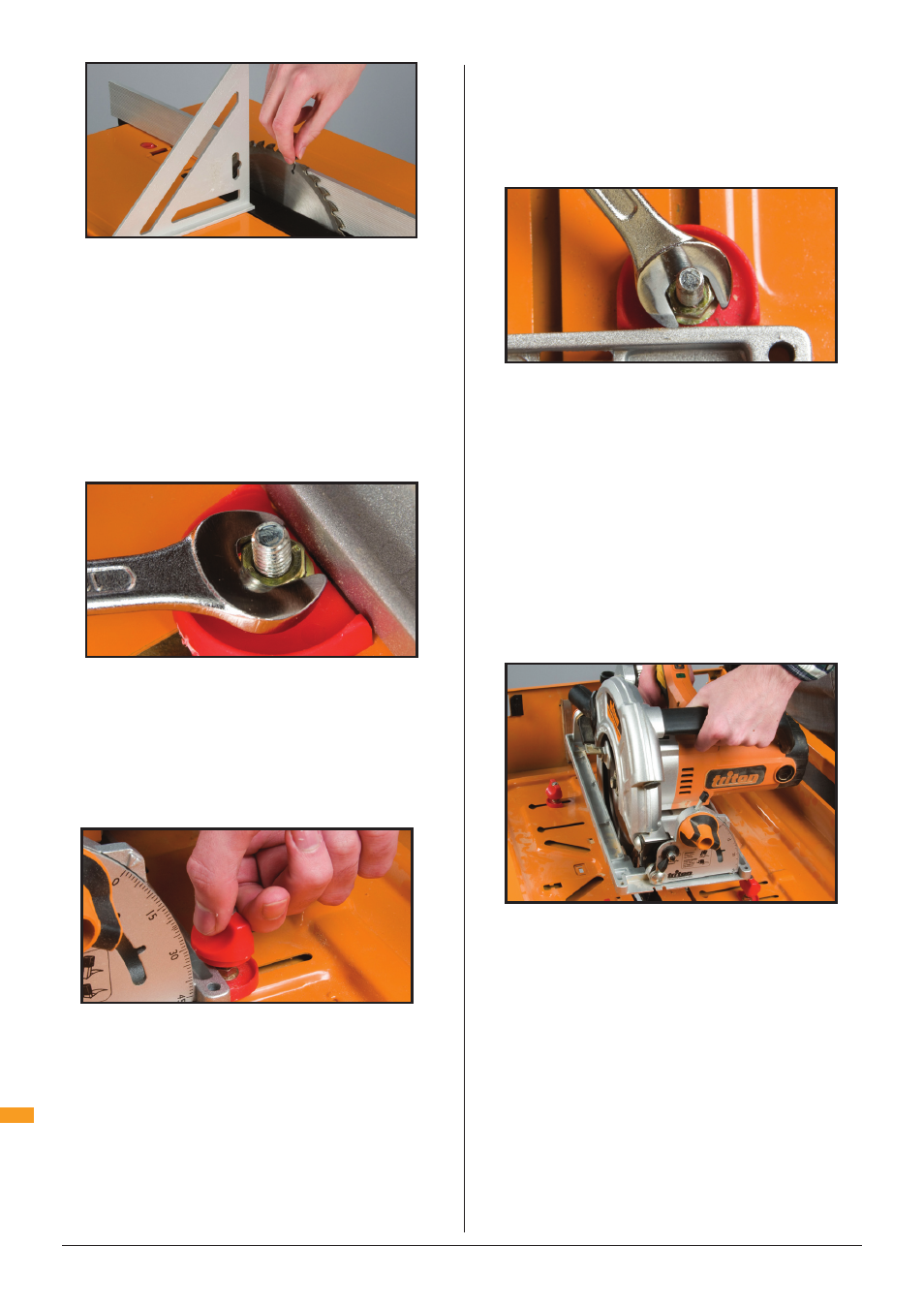

Fig 8
Fig 9
Fig 10
Fig 11
Fig 7
