53
E
SP
ANOL

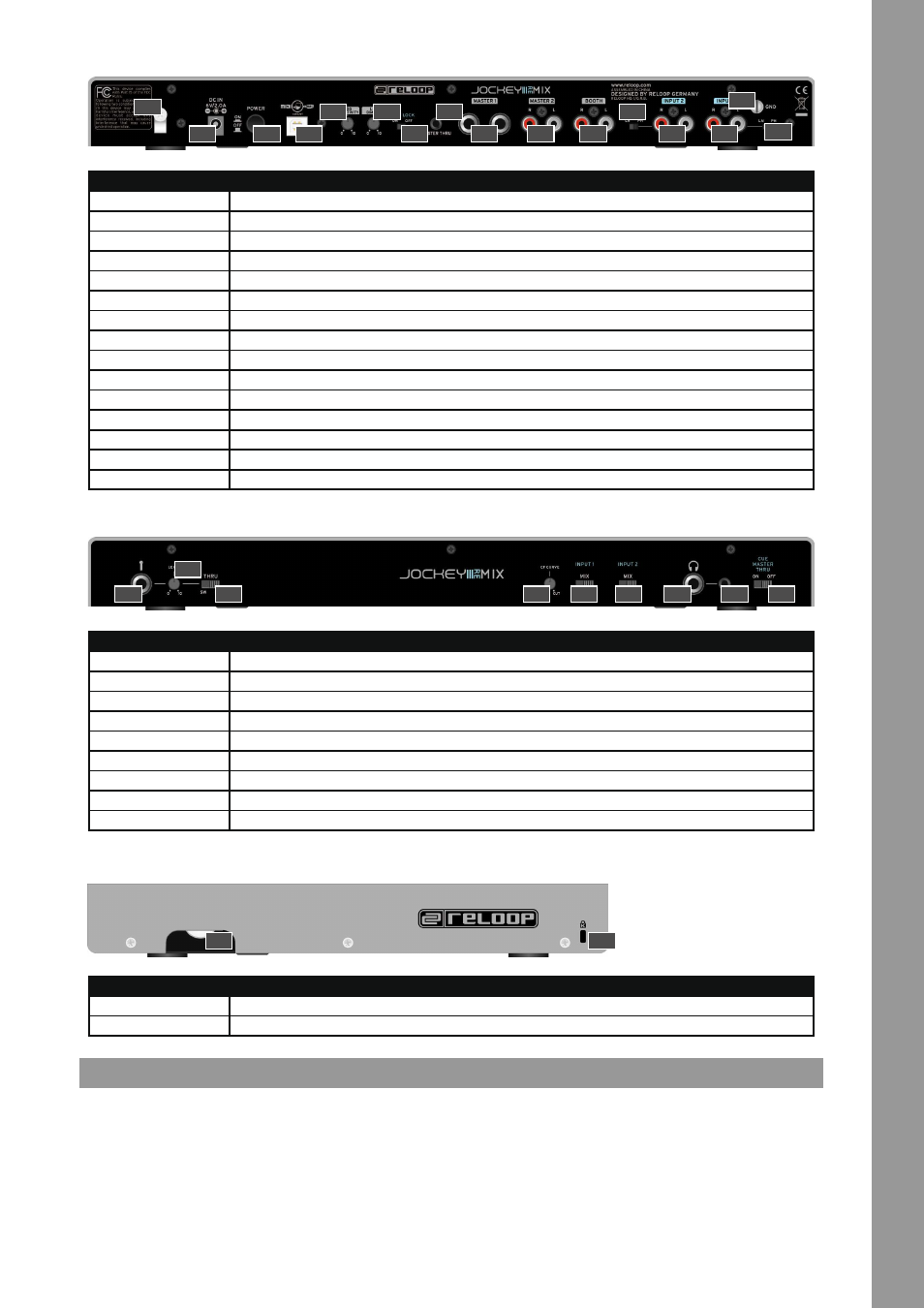

parte trasera del equipo
parte delantera del equipo
lateral del equipo
2. puesta en marcha
- Desconecte el equipo con el interruptor ON/OFF -B56- situado en la parte trasera.
- Conecte la fuente de alimentación suministrada a la toma de CC -B55- del equipo. Conecte ahora el adaptador de red a un enchufe libre.
- A continuación, conecte el cable USB suministrado a la conexión -B57- en la parte trasera del equipo y a un puerto USB libre de su ordenador.
nO denOmInACIón
B54 Cable de red para el alivio de la tensión
B55 Conexión a la alimentación (DC 6V/2A)
B56 Interruptor ON/OFF
B57 Conexión USB
B58 Sensibilidad de la rueda de desplazamiento
B59 LED dimmer
B60 Interruptor bloqueo de Shift
B61 Salida jack Master-Thru 3,5 mm
B62 Salida de audio 1 jack maestra 6,3 mm (balanceada)
B63 Salida de audio 2 RCA maestra
B64 Salida de audio cabina RCA
B65 Interruptor Line/Phono
B66 Entrada RCA 2
B67 Entrada RCA 1
B68 Tornillo de puesta a tierra
nO denOmInACIón
F45 Conector jack para micrófono 6,3 mm
F46 Volumen de micrófono
F47 Interruptor de enrutamiento del micrófono
F48 Curva del crossfader
F49 Interruptor de enrutamiento entrada 1
F50 Enrutamiento entrada 2
F51 Conector jack para auriculares 6,3 mm
F52 Conector jack para auriculares 3,5 mm
F53 Interruptor de enrutamiento Master Thru
nO denOmInACIón
S69 Resistencia de rueda de desplazamiento
S70 Bloqueo Kensington
B68
B67 B65
B65
B64 B63 B62
B61
B60
B59 B58
B57 B56 B55
B54
B66
F45
S69 S70
F47 F48 F49 F50 F51 F52 F53
F46
