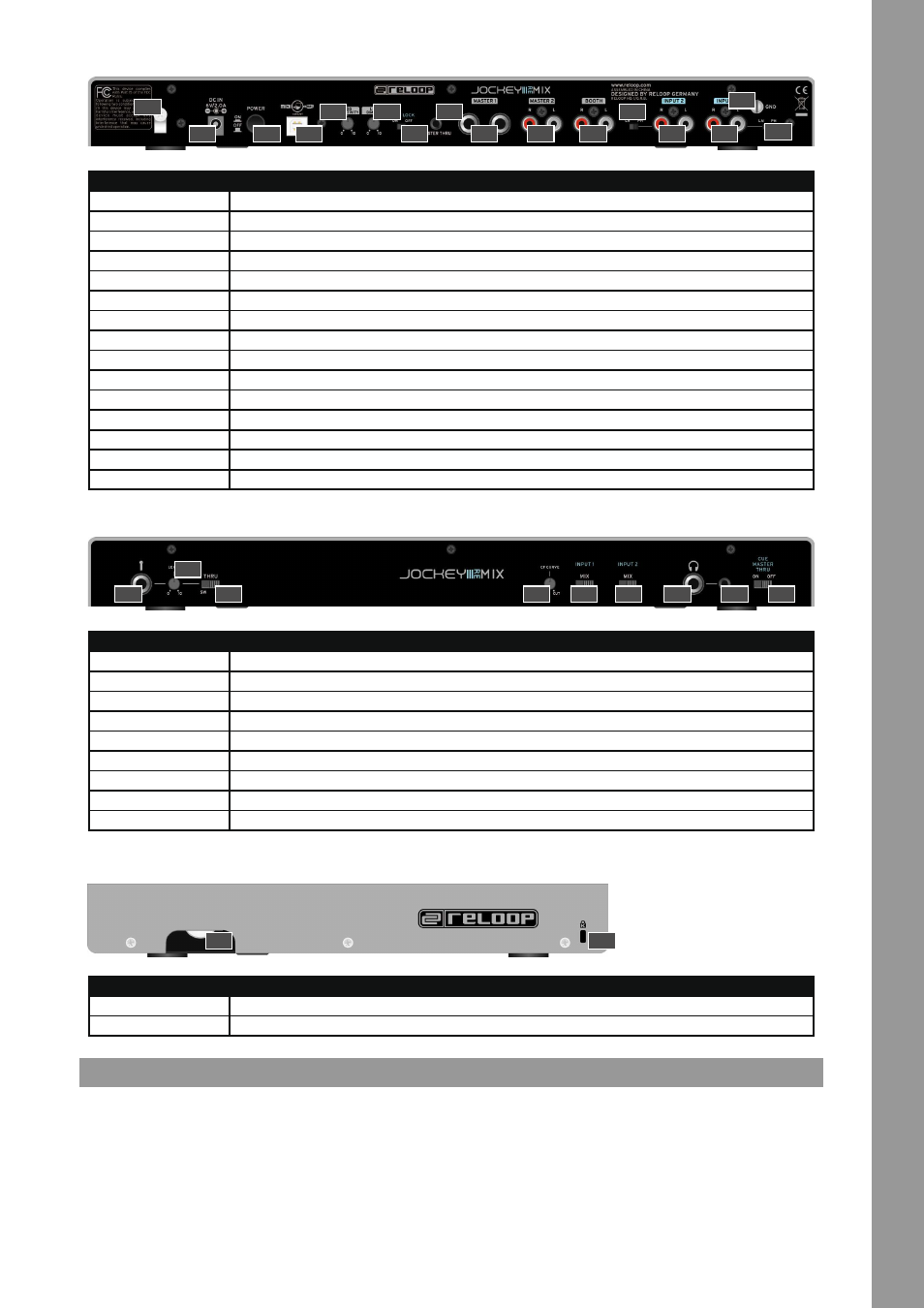

geräterückseite
gerätevorderseite
geräteseite
2. Inbetriebnahme
Schalten Sie das Gerät zunächst über den Ein/Aus-Schalter -B56- auf der Rückseite aus.
Verbinden Sie das beiliegende Netzteil mit der DC-Buchse -B55- des Gerätes. Stecken Sie nun den Netzadapter in eine freie Steckdose.
Verbinden Sie anschließend das mitgelieferte USB-Kabel mit dem Anschluss -B57- auf der Rückseite des Gerätes und einer freien USB-Schnitt-
stelle an Ihrem Computer.
no BezeIchnung
B54 Netzkabel-Zugentlastung
B55 Netzteilanschluss (DC 6V/2,0A)
B56 Ein/Aus-Schalter
B57 USB-Anschluss
B58 Jog-Wheel-Sensitivity
B59 LED-Dimmer
B60 Shift-Lock Schalter
B61 3,5 mm Klinke Master-Thru Ausgang
B62 6,3 mm Klinke Master 1 Audio-Ausgang (balanced)
B63 Cinch Master 2 Audio-Ausgang
B64 Cinch Booth Audio-Ausgang
B65 Line/Phono Umschalter
B66 Cinch-Input 2
B67 Cinch-Input 1
B68 Erdungsschraube
no BezeIchnung
F45 6,3 mm Klinke Mikrofonanschluss
F46 Mikrofon-Lautstärke
F47 Mikrofon-Routing-Schalter
F48 Crossfader-Curve
F49 Input 1 Routing-Schalter
F50 Input 2 Routing-Schalter
F51 6,3 mm Klinke Kopfhöreranschluss
F52 3,5 mm Klinke Kopfhöreranschluss
F53 Master-Thru-Routing-Schalter
no BezeIchnung
S69 Jog-Wheel-Widerstand
S70 Kensington-Lock
B68
B67 B65
B65
B64 B63 B62
B61
B60
B59 B58
B57 B56 B55
B54
B66
F45
S69 S70
F47 F48 F49 F50 F51 F52 F53
F46
