44
LVM-89W 設定
Settings for LVM-89W
Multi-core Studio System NIPROS/V26
MENUボタンを押して順次スクリーンに表示されるメニューにしたがって、設定するメニューを選択し、- / + ボタンで各々設定値
を選択します。
3
By pressing the the MENU button select the menu and by pressing - / + buttons, select each setting
value according to the menu and the value displayed on the screen in sequence.
Menu / Entry Setting
←
Brightness ( 0 - 50(reset) -100 ) 明るさ
Contrast ( 0 - 50(reset) -100 ) コントラスト
Peaking ( 0 - 50(reset) -100 ) ピーキング
Sharpness ( 0 - 50(reset) -100 ) シャープネス
Saturation ( 0 - 50(reset) -100 ) 彩度
Hue ( 0 - 50(reset) -100 ) 色合い
←
←
←
←
←
←
Reset ( Pressing resets all settings to 50 ) リセット
MENU button - / + (entry) button メニュー

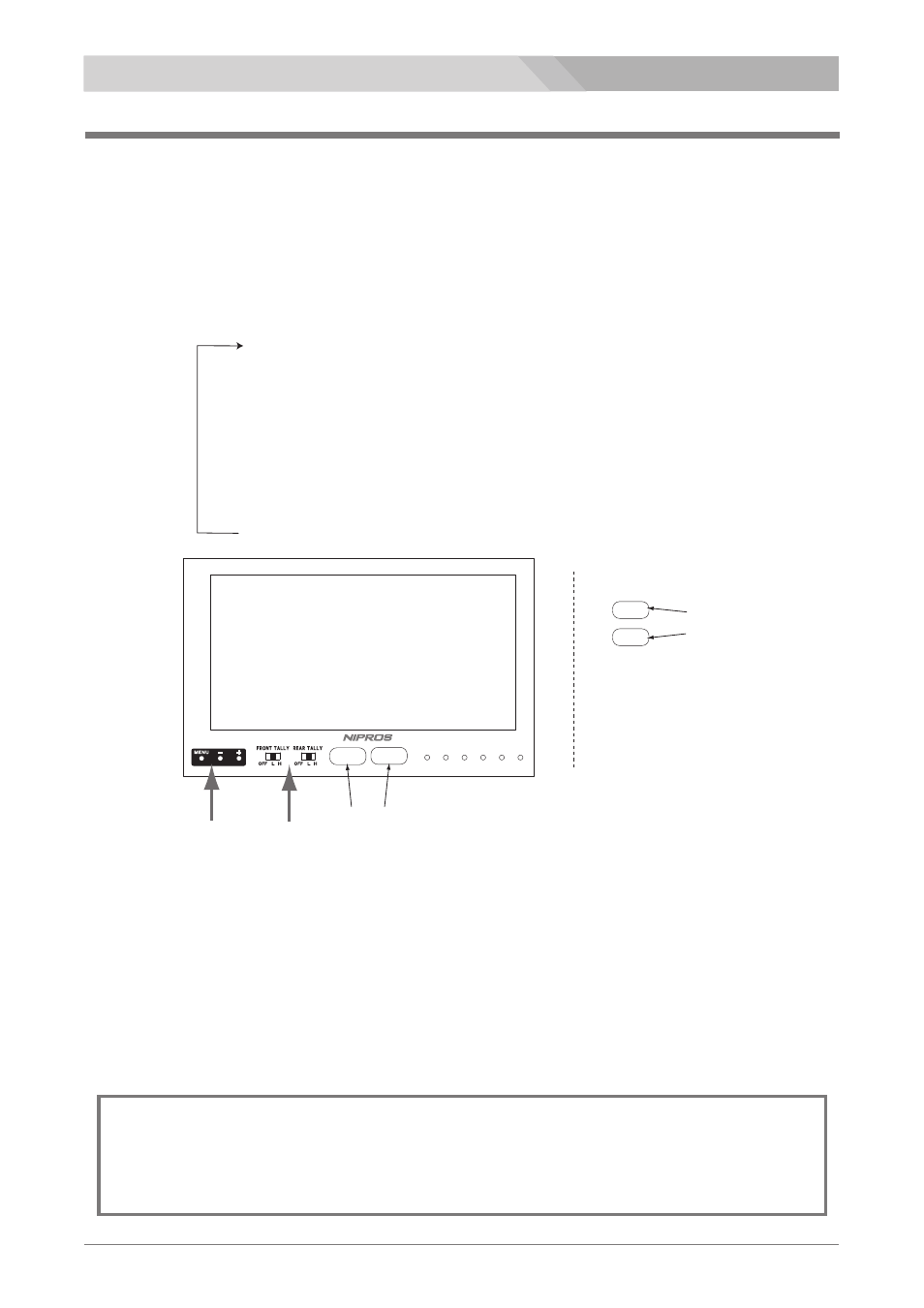

Front Panel
COLOR INPUT RGB MARKER
MONO
16:9
4:3
PEAKING
MENU/-/+
button
TALLY
display
select switch
TALLY Setting 4
Input the tally signal to the TALLY IN connector or MONI IF connector.
And set the FRONT TALLY/REAR TALLY display select switch to the either position.
タリー信号を TALLY IN コネクタまたは MONI IN コネクタに入力します。
FRONT TALLY/REAR TALLY 各々の切替スイッチで OFF(消灯)/L(low=減光)/H(high) を選択してタリーを表示させます。
H : The tally indicator lights up brightly.
L : The tally indicator is dimmed to the lower brightness.
OFF : The tally indicator is turned off.
FRONT TALLY indicator
Now the setting and adjustment are done, ensure that the Camera pictures and RET signals are
displayed properly and tally indicators light up. If it s OK, the operation is ready to start.
以上でセッティングは終了です。カメラの映像、リターン映像が正しく表示され、タリーが点灯することを確認してください。
異状がなければ準備完了です。
RED GREEN
REAR TALLY indicator
RED
GREEN
(Rear Panel)
