IT
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiariz-
zare con le caratteristiche del prodotto prima di farlo funzionare. Un uso
improprio del prodotto puo` causare danni al prodotto stesso e alle altre
cose e gravi lesioni alle persone.
Questo e` un prodotto sofisticato per appassionati di modellismo. Deve essere
azionato in maniera attenta e responsabile e richiede alcune conoscenze
basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto puo`
causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo
prodotto non deve essere utilizzato dai bambini senza la diretta supervisione
di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o
modificare il prodotto in nessun caso senza previa approvazione di Horizon
Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la
manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzi-
oni e le avvertenze del manuale prima di montare, impostare o utilizzare il
prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni
alle cose o gravi lesioni alle persone.
ATTENZIONE: questo prodotto potrebbe diventare estremamente
caldo durante l’uso e causare ustioni.
Almeno 14 anni. Non è un giocattolo.
Istruzioni Power 52 Brushless Outrunner Motor, 590Kv (EFLM4052A)
Grazie per aver acquistato questo motore brushless a cassa rotante E-flite® Power 52. Esso può fornire una potenza ecologica e silenziosa per aeromodelli sport,
riproduzione o 3D di taglia .40 o .50. È pure adatto ad altri tipi di modelli che richiedano una potenza di circa 1650 W.
Caratteristiche
• Equivalente ad un motore glow 46-55 per aerei da 2,2 a 3,4 kg.
• Ideale per aerei 3D di taglia 40-50 fino a 2,7 kg di peso.
• Ideale per aerei che richiedano una potenza di circa 1650 W.
• La coppia elevata ne fa una valida alternativa in diretta a motori “inrunner”
• Include il supporto e gli altri accessori per il montaggio, oltre all’adattatore
per l’elica.
• Silenzioso e leggero.
• Si può invertire facilmente l’uscita dell’albero da 6 mm per adattarlo
ad installazioni diverse.
• Costruzione di alta qualità con cuscinetti a sfere e albero in acciaio indurito.
• Progetto a cassa rotante con 14 poli.
Dati tecnici del Power 52, 590 Kv (EFLM4052A)
Diametro: 50mm
Lunghezza solo corpo: 60mm
Peso: 346 g
Diametro dell’albero: 6mm
Giri/Volt (Kv): 590
Corrente a vuoto (Io): 2,3 A @ 18.5V
Resistenza (Ri): .016 ohms (resistance)
Corrente in funzionamento continuo: 65 A
Corrente massima (per 15 s): 75 A
Potenza (W): fino a 1650
Celle: 14–20 Ni-MH/Ni-Cd or 4–6 Li-Po
Eliche consigliate: 4S 14 x 7–15 x 8; 5S 13 x 8–15 x 7;
6S 11 x 10–12 x 8
Regolatore ESC: 80 A
AVVISO: La temperatura massima di funzionamento è 104° C e la mas-
sima corrente viene sopportata per 15 secondi. Ogni tanto conviene ridurre
l’acceleratore perché il motore possa raffreddarsi, specialmente quando
viene usato alla massima corrente consentita. Nel volo 3D si potranno
raggiungere i 75 A di assorbimento del motore, ma solo per brevi periodi.
Scelta della batteria
Per questo motore si consiglia di usare batterie E-flite® o Thunder Power a
seconda delle applicazioni. La tecnologia delle batterie è in continuo cambia-
mento e i produttori migliorano e aggiornano le loro batterie. Conviene perciò
far riferimento alle indicazioni del manuale del modello o al nostro sito per
avere consigli aggiornati.
Accessori e ricambi
Si veda il nostro sito www.E-fliteRC.com oppure www.horizonhobby.com per
avere informazioni complete ed aggiornate sulla nostra linea di motori brush-
less, dove si può anche trovare una tabella comparativa.
• EFLA110
Misuratore di potenza
• EFLA249 Set di connettori gold da 4 mm (3)
• EFLM1926 Adattatore elica per albero da 6 mm
• EFLM40521 Albero motore
• EFLM40462 Meccanica per il montaggio con supporto a X
• EFLM1934 Adattatore elica per albero da 8 mm
• EFLA1080B Regolatore ESC pro da 80 A, EC5 (V2)

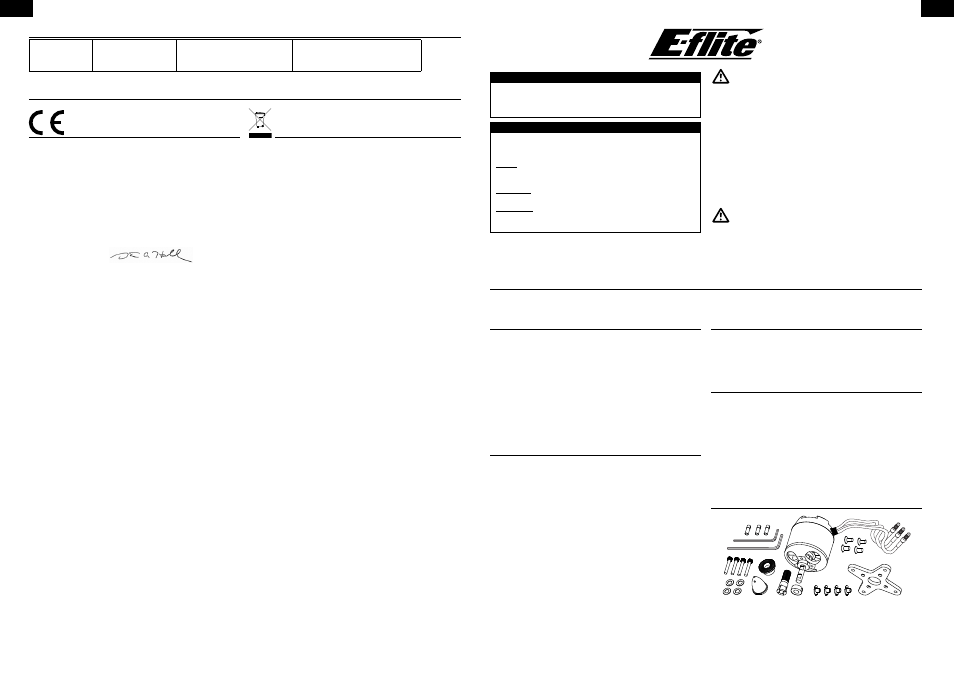

Contenuto del kit
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti
a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una
documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com
e fare clic sulla sezione Support del prodotto.
Nella documentazione relativa al prodotto vengono utilizzati i seguenti
termini per indicare i vari livelli di pericolo potenziale durante l’uso del
prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono
determinare il rischio di danni alle cose E il rischio minimo o nullo di
lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni
alle persone O il rischio elevato di lesioni superficiali alle persone.
Significato dei termini usati
IT
13 16
©2011 Horizon Hobby, Inc.
E-flite and EC5 are trademarks or registered trademarks of Horizon Hobby, Inc.
All other trademarks are property of their respective owners.
Printed: 7/2011
32668
Informazioni per i contatti
Informazioni sulla conformità per l’Unione Europea
Dichiarazione di conformità
(in conformità con ISO/IEC 17050-1)
No. HH2011080602
Prodotto(i):
EFL Power 52 Brushless Outrunner Motor, 590Kv
Numero(i) articolo: EFLM4052A
L’oggetto della dichiarazione citato sopra è conforme a requisiti delle
specifiche elencate qui di seguito, seguendo le disposizioni della direttiva
europea CEM 2004/108/EC:
EN61000-6-1:2007
EN61000-6-3:2007
Firmato per conto di:
Horizon Hobby, Inc.
Champaign, IL USA
6 agosto 2011
Smaltimento all’interno dell’Unione Europea
Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Al
contrario, è responsabilità dell’utente lo smaltimento di tali rifiuti, che devono
essere portati in un centro di raccolta designato per il riciclaggio di rifiuti
elettrici e apparecchiature elettroniche. La raccolta differenziata e il riciclaggio
di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento
aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto
a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni
sui punti di riciclaggio si prega di contattare il proprio ufficio locale, il servizio
di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto
.
Germania Horizon Technischer Service
Hamburger Str. 10
25335 Elmshorn
Germany
+49 4121 46199 66
[email protected]
Steven A. Hall
Vice Presidente
Operazioni internazionali e Gestione dei rischi
Horizon Hobby, Inc.
