Cable de conexión MobileView 25
Publicación 2727-IN004C-MU-P

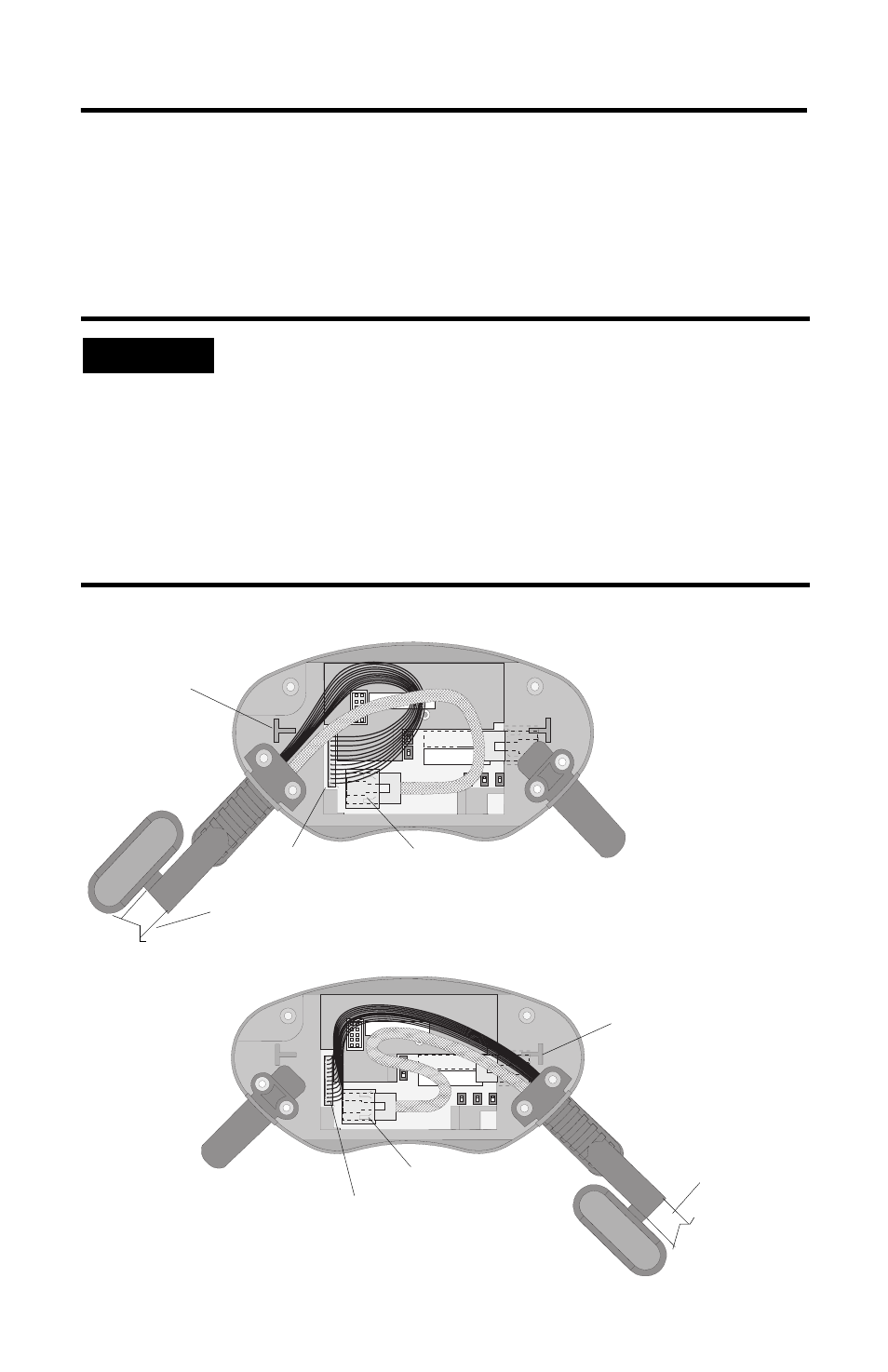

Conexión del cable de conexión para utilización a la derecha o izquierda
El cable de conexión MobileView se puede instalar a la derecha o izquierda para
utilizarlo a cualquiera de los dos lados. Para cambiarlo de lugar, sólo debe tomar el
dispositivo de alivio de tensión y/o el enchufe y desenchufarlo balanceándolo de
un lado al otro.
IMPORTANTE
Al enchufar el conector hembra de 11 pines K3 en el conector
principal S19, asegúrese de que quede bien sujeto. Asegúrese de
encajar correctamente el conector RJ-45 de 8 pines K2 en el
conector Ethernet S4.
Para evitar que el cable se enganche en la cubierta posterior,
evite colocar cable en los soportes en forma de T.
Después de colocar el cable, atornille la cubierta posterior en el
terminal con los 6 tornillos. Apriete los tornillos a un par de 4.42
pulg.-lbs para mantener la protección IP54.
S6
,
COM
-Mo
d u l
S6
,
CO
M
-M
o dul
Conexión del cable a la derecha
Conexión del cable a la izquierda
Conector Ethernet S4
Conector Ethernet S4 Cable de conexión
Cable de conexión
Evite colocar
el cable en
los soportes
en forma de T.
Evite colocar el cable en
los soportes en forma de T.
Conector principal (S19)
Conector principal (S19)
