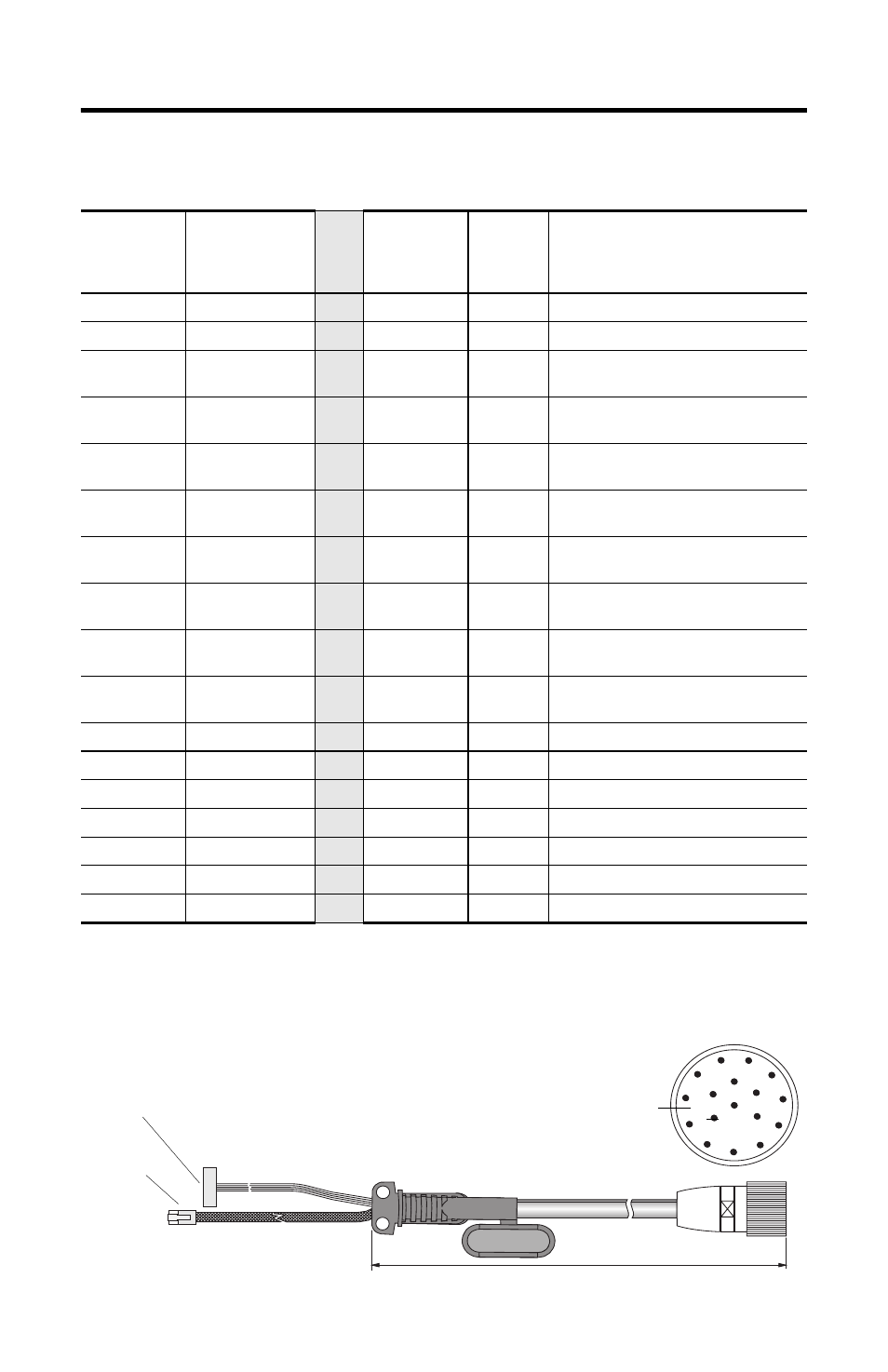

22 Cable de conexión MobileView
Publicación 2727-IN004C-MU-P
Cable de conexión MobileView
* Para conexión a terminales MobileView Guard G750 solamente.
Diagrama del cable de conexión
Circular K1,
17 pines
Pin de
conector #
Cable de
conexión
MobileView
Color de cable
Conector
hembra K3,
11 pines
S19
K2,
8 pines
RJ-45
Ethernet
Descripción
1
rosado
-->>
6
-
24 VCC
2
negro
-->>
7
-
GND_IN
3
verde-marrón
-->>
8
-
Paro de emergencia, circuito 1,
positivo*
4
blanco-verde
-->>
9
-
Paro de emergencia, circuito 1,
negativo*
5
gris-rosado
-->>
10
-
Paro de emergencia, circuito 2,
positivo*
6
rojo-azul
-->>
11
-
Paro de emergencia, circuito 2,
negativo*
7
marrón
-->>
1
-
Interruptor de habilitación, circuito 1,
positivo*
8
amarillo
-->>
2
-
Interruptor de habilitación, circuito 1,
negativo*
12
verde
-->>
3
-
Interruptor de habilitación, circuito 2,
positivo*
17
gris
-->>
4
-
Interruptor de habilitación, circuito 2,
negativo*
9
puente al pin 10
-->>
-
-
No se usa
10
puente al pin 9
-->>
-
-
No se usa
11
violeta
-->>
5
-
No se usa
13
azul
-->>
-
1
TD+ (transmisión)
14
blanco
-->>
-
2
TD- (transmisión)
15
naranja
-->>
-
3
RD+ (recepción)
16
rojo
-->>
-
6
RD- (recepción)
Conector
RJ-45 de
8 pines K2
al S4 en
el terminal
MobileView.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Conector hembra de 11 pines K3 al S19
en el terminal MobileView.
Conector circular
de 17 pines K1
5, 10, 15 ó 20 mm
(6.4, 32.8, 48.2 ó 65.6 pies)
