10 Câble de raccordement MobileView
Publication 2727-IN004C-MU-P
Câble de raccordement MobileView
* Pour un raccordement aux terminaux MobileView Guard G750 uniquement.

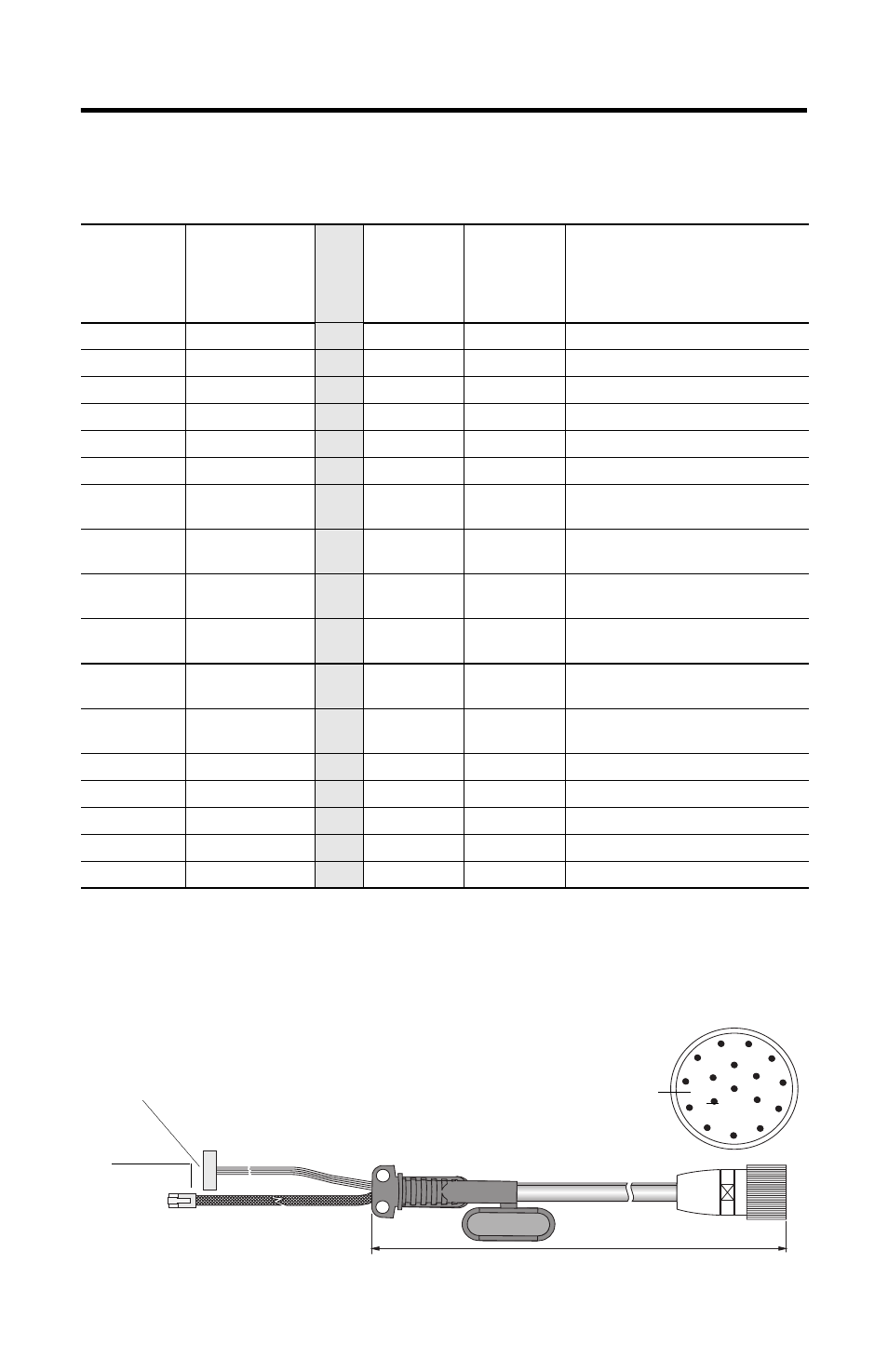

Schéma du câble de raccordement
K1 :
connecteur
circulaire à
17 broches
Broche n°
Couleur des
fils du câble de
raccordement
MobileView
K3 :
connecteur
femelle à
11 broches
S19
K2 :
connecteur
RJ-45
Ethernet à
8 broches
Description
1
rose
-->>
6
-
24 V c.c.
2
noir
-->>
7
-
Mise à la terre
3
vert-brun
-->>
8
-
Arrêt d’urgence, circuit 1, positif *
4
blanc-vert
-->>
9
-
Arrêt d’urgence, circuit 1, négatif *
5
gris-rose
-->>
10
-
Arrêt d’urgence, circuit 2, positif *
6
rouge-bleu
-->>
11
-
Arrêt d’urgence, circuit 2, négatif *
7
brun
-->>
1
-
Interrupteur d’activation, circuit 1,
positif *
8
jaune
-->>
2
-
Interrupteur d’activation, circuit 1,
négatif *
12
vert
-->>
3
-
Interrupteur d’activation, circuit 2,
positif *
17
gris
-->>
4
-
Interrupteur d’activation, circuit 2,
négatif *
9
pont vers
broche 10
-->>
-
-
Non utilisée
10
pont vers
broche 9
-->>
-
-
Non utilisée
11
violet
-->>
5
-
Non utilisée
13
bleu
-->>
-
1
TD+ (transmission)
14
blanc
-->>
-
2
TD- (transmission)
15
orange
-->>
-
3
RD+ (réception)
16
rouge
-->>
-
6
RD- (réception)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
K3 : connecteur femelle à 11 broches pour connecteur S19
du terminal MobileView
K1 : connecteur
circulaire à 17 broches
5, 10, 15 ou 20 mètres
K2 :
connecteur RJ-45
à 8 broches
pour connecteur
S4 du terminal
MobileView.
