12 Câble de raccordement MobileView
Publication 2727-IN004C-MU-P
Compartiment du câble de raccordement

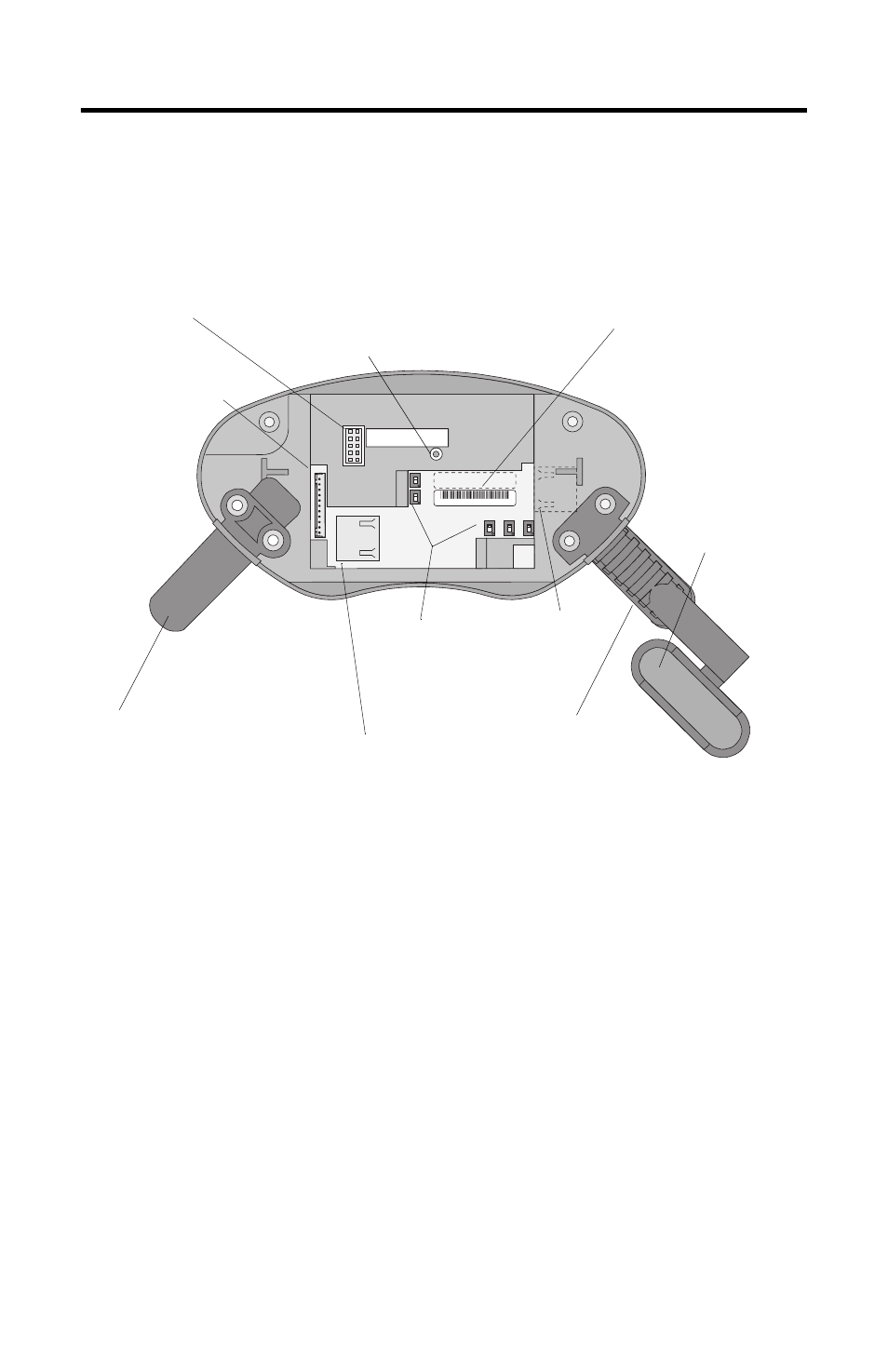

La figure suivante montre la zone de raccordement du terminal MobileView une
fois le capot arrière retiré.
Et
her
ne
t
B5
B4
B2 B6 B3
Serial
port R eset
S6
,
COM
-Mo
d u
l
AABBC C D D EEFF 00:60:B5:06:00:01 2250-00001
Port RS-232
pour le chargement de
logiciels
Bouton de réinitialisation
pour relancer Windows CE
Toutes les données non envoyées vers le registre ou non
sauvegardées en mémoire flash sont perdues.
Etiquette Ethernet
adresse Ethernet (Mac)
Connecteur Ethernet (S4)
pour l’échange de données
Etiquette de câble
permet d’identifier le
terminal
Languette de réduction
de tension
pour la connexion du câble
de raccordement à droite
ou à gauche
Connecteur
libre
Important : placez un obturateur
sur la sortie de câble de
raccordement non utilisée.
La position des
interrupteurs n’affecte
pas le fonctionnement du
terminal (pour une
utilisation ultérieure)
Broche 1
Connecteur
principal (S19)
pour les lignes
d’alimentation et
de commande
S19
S4
