8
Publication 1761-IN001C-MU-P - Septembre 2007

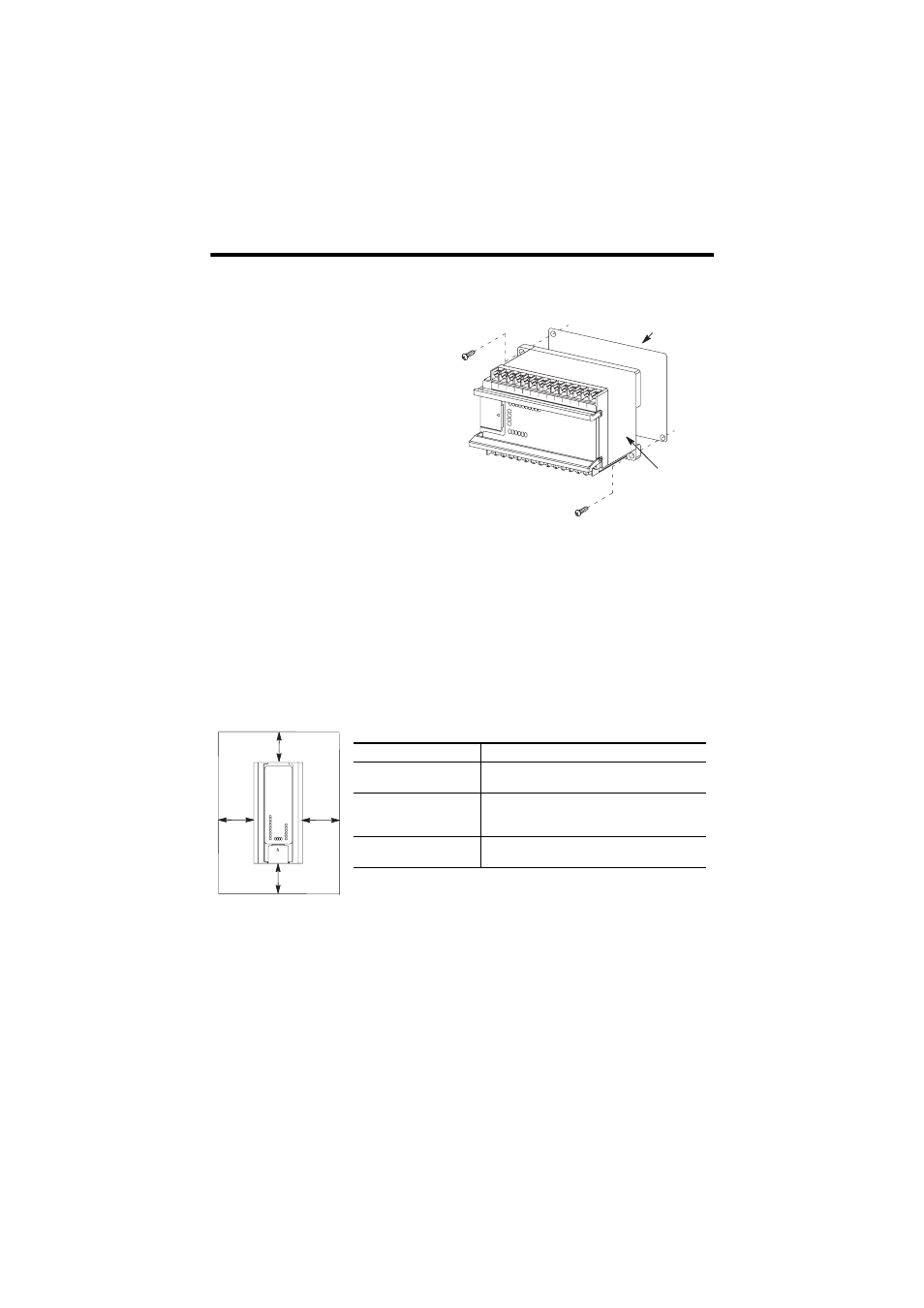

Montage par vis
Pour installer l’automate avec des vis :
1. Découpez le gabarit de montage figurant à
l'intérieur de l’avant dernière page du
présent document.
2. Fixez le gabarit à la surface de
montage.(Assurez-vous que les
dégagements autour de l’automate sont
satisfaisants.)
3. Percez les trous à travers le gabarit.
4. Retirez le gabarit.
5. Montez l’automate.
6. Conservez l’enveloppe de protection
jusqu’à ce que vous ayez fini de câbler
l’automate.
Montage vertical de l'automate
L'automate peut être également monté verticalement dans une armoire à l'aide de vis de
fixation ou d'un rail DIN. Pour une meilleure stabilité, nous recommandons les vis de
fixation. Pour de plus amples informations, reportez-vous à la section précédente.
Pour garantir la fiabilité de l'automate, les spécifications d'environnement suivantes ne doivent
pas être dépassées.
Remarque : Lorsque vous montez votre automate verticalement, la plaque signalétique doit
être vers le bas.
Gabarit de
montage
Enveloppe de
protection
A
A
A
A
Description :
Spécification :
Température de
fonctionnement
0 °C à + 40 °C (+ 32 °F à + 113 °F)
(1)
(1)
Tension d’entrée c.c. déclassé de façon linéaire à partir de + 30
°C (30 V à 26,4V).
Tenue aux chocs,
en fonctionnement
(monté sur panneau)
Pic d’accélération de 9 g (pendant 11
±1 ms)
3 fois dans chaque sens, sur chaque axe
Operating Shock
(DIN rail mounted)
Pic d’accélération de 7 g (pendant 11
±1 ms)
3 fois dans chaque sens, sur chaque axe
A. Supérieur ou égal à 50,8 mm (2 in.).
Dessus
Côté
Dessous
Côté
