105
Publication 1761-IN001C-MU-P - Setembro 2007
Minimizando Ruído Elétrico em Controladores Analógicos
As entradas nos controladores analógicos têm filtros de alta freqüência que reduzem
significativamente os efeitos do ruído elétrico nos sinais de entrada. Entretanto, devido à
variedade de aplicações e aos ambientes onde os módulos analógicos estpo instalados e
funcionando, não se pode garantir que todo o ruído ambiental será eliminado pelos filtros de
entrada.
Diversas etapas específicas podem ser executadas para ajudar a reduzir os efeitos do ruído
ambiental nos sinais analógicos:
• instale o sistema MicroLogix 1000 em uma área de dimensões corretas (por
exemplo, NEMA). Certifique-se de que o sistema MicroLogix 1000 está aterrado
corretamente.
• use um cabo Belden No 8761 para instalar a fiação nos módulos analógicos,
certificando-se de que o fio de dreno e a blindagem laminada estpo aterradas
corretamente.
• passe o cabo Belden separado de qualquer outra fiação. Pode-se obter maior
imunidade contra ruídos instalando os cabos dentro de eletrodutos aterrados.
Um sistema pode funcionar mal devido a mudança no ambiente operacional depois de algum
tempo. Recomendamos uma verificação periódica do sistema, particularmente quando novas
máquinas ou outras fontes de ruído duranteem instaladas próximo do sistema MicroLogix
1000.

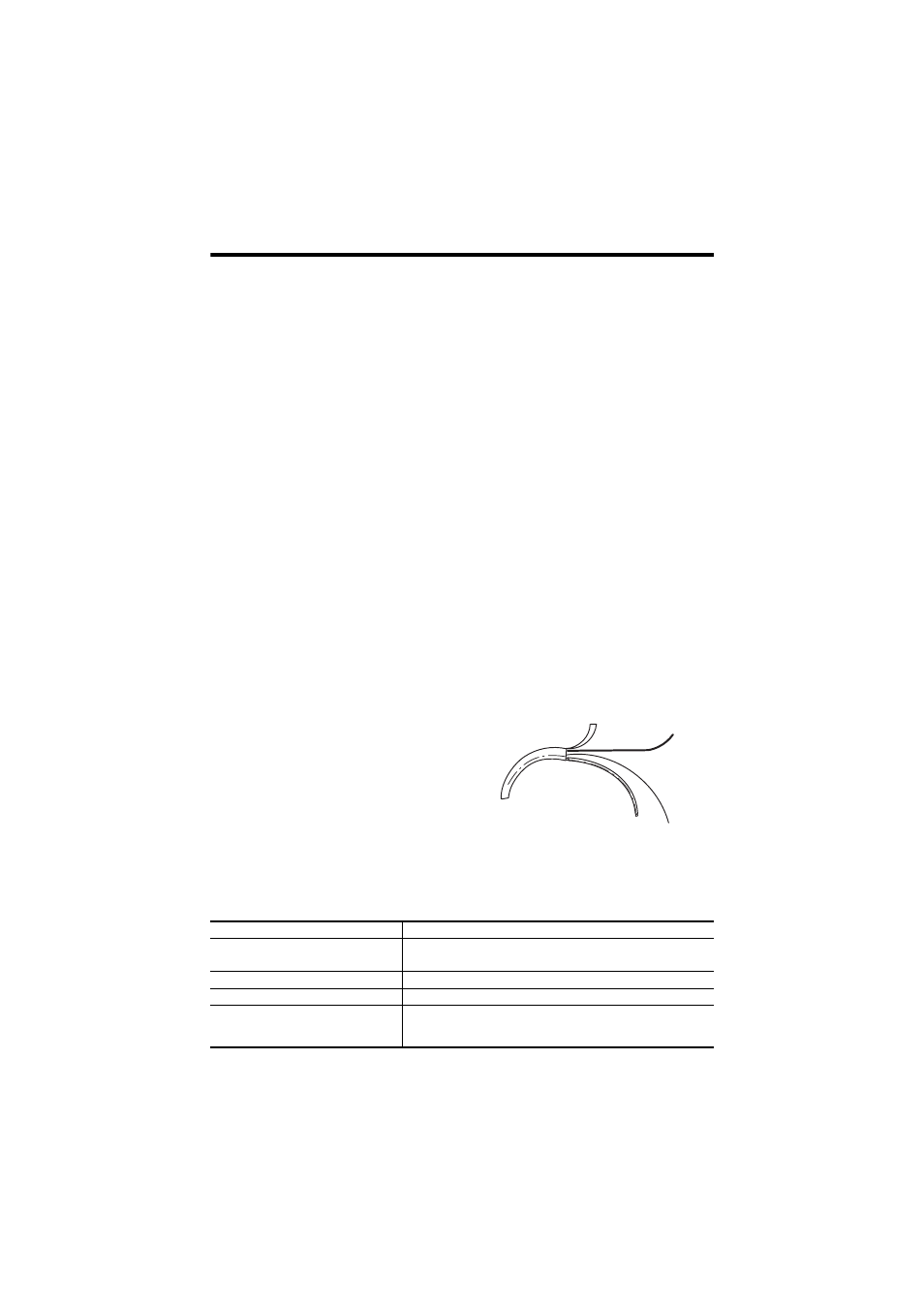

Aterrando o Cabo Analógico
Use um cabo de comunicação blindado (Belden
No 8761). O cabo Belden tem dois fios de
sinalização (preto e transparente), um fio de dreno
e uma blindagem laminada. O fio de dreno e a
blindagem laminada devem ser aterrados em uma
extremidade do cabo. Não aterre o fio de dreno e a
blindagem laminada nas duas extremidades do
cabo.
Especificações
Especificações Ambientais (todos os controlers MicroLogix)
Descrição Especificação
Temperatura de Funcionamento 0°C a +55°C (+32°F a +131°F) para montagem horizontal
0°C a +40°C (+32°F a +104°F) para montagem vertical (1)
(1) Voltagem de entrada CC reduzida linearmente a partir de 30°C (30V a 26,4V).
Temperatura de Armazenamento -40°C a +85°C (-40°F a +185°F)
Umidade Operacional 5% to 95% sem condensação
Certificado de Aprovação (quando o
produto ou a embalagem durante
marcada) • Certificado para C-UL Classe I, Divispo 2 Grupos A, B, C, D
• Listado UL (certificado para Classe I, Divispo 2 Grupos A, B, C, D)
• Cumpre todas as diretrizes aplicáveis da marca CE/C
Blindagem Laminada
Fio Preto
Fio de Dreno
Fio Livre
Isolamento
