Supresspo de surto – Rockwell Automation 1761-L10_16_20_32xxx MicroLogix 1000 Programmable Controllers User Manual
Page 100

100
Publication 1761-IN001C-MU-P - Setembro 2007
Supresspo de Surto
Dispositivos de carga de indução, como acionadores de motor e solenóides exigem o uso de
algum tipo de supresspo de surto para proteger os contatos de saída do controlador. A troca
de cargas indutivas sem supresspo de surto pode reduzir
significativamente
o tempo de vida
dos contatos do relé. Com a adição de um dispositivo de supresspo diretamente na bobina de
um dispositivo de indução, você prolongará a vida dos contatos da chave. Você também
reduzirá os efeitos dos picos de voltagem causados pela interrupção da corrente para o
dispositivo de indução e evitará que o ruído elétrico irradie na fiação do sistema.

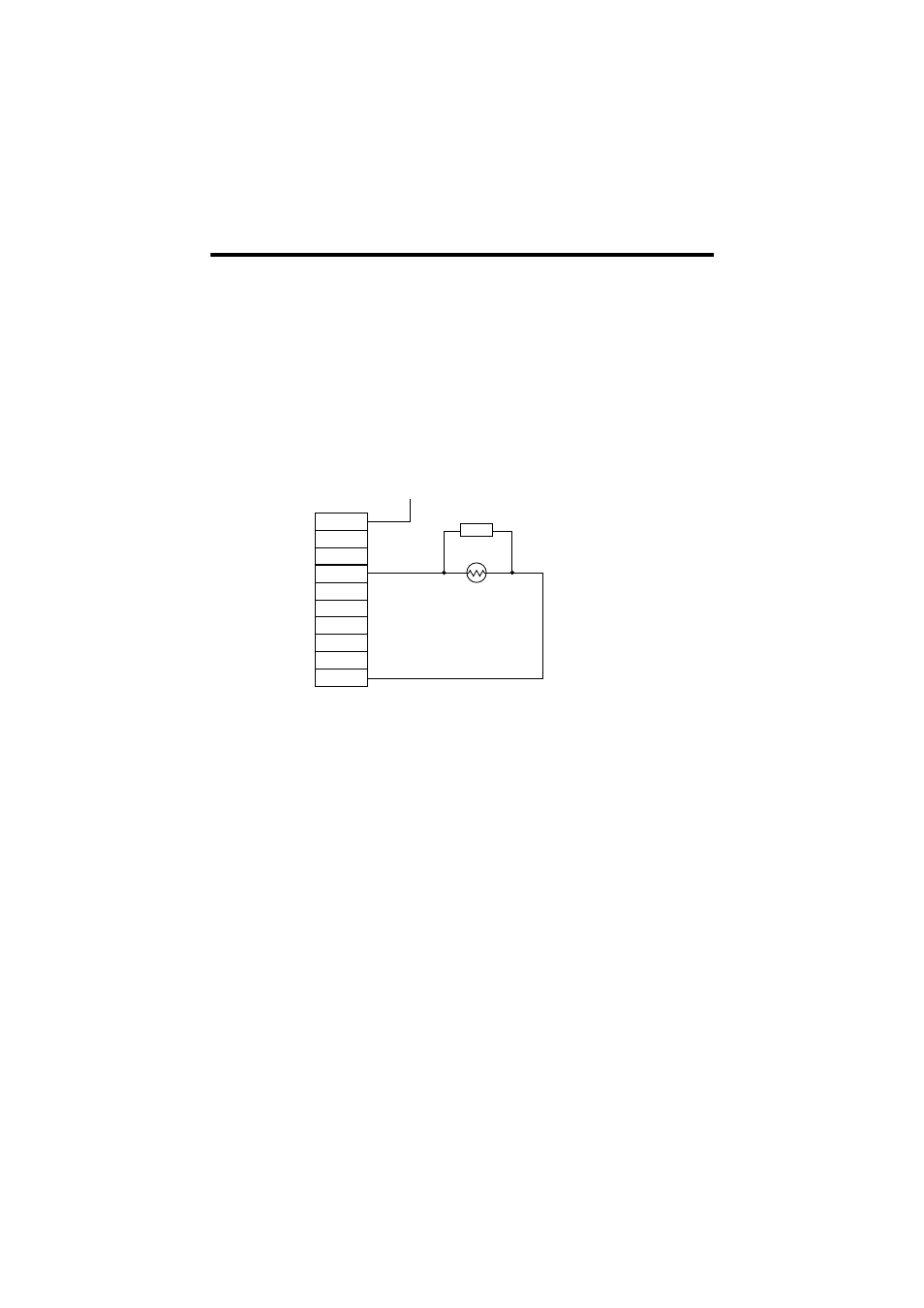

O diagrama a seguir mostra uma saída com dispositivo de supresspo. Recomendamos que
você localize o dispositivo de supresspo o mais perto possível do dispositivo de carga.
Se você conectar uma saída de micro controlador FET a uma carga indutiva, recomendamos
que você utilize um diodo 1N4004 para supresspo de surto, como exibido na ilustração a
seguir.
VCA/CC
Out 0
Out 1
Out 2
Out 3
Out 4
Out 5
Out 6
Out 7
COM
+cc ou L1
Snubber
CC COM ou L2
Saídas
CA ou CC
