Riduzione dei disturbi elettrici nei controllori analogici
Gli ingressi degli analogici utilizzano dei filtri digitali ad alta frequenza che riducono
notevolmente gli effetti dei disturbi elettrici sui segnali di ingresso. Tuttavia, a causa dell'ampia
varietà di applicazioni ed ambienti in cui i moduli analogici sono installati ed operano, è
impossibile garantire che tutti i disturbi ambientali vengano eliminati dai filtri di ingresso.
Per ridurre gli effetti dei disturbi sui segnali analogici è possibile prendere varie precauzioni:
• installare il sistema MicroLogix 1000 in una custodia adatta (es. NEMA). Assicurarsi
che il sistema MicroLogix 1000 sia messo a terra correttamente.
• per il cablaggio dei canali analogici utilizzare un cavo Belden #8761 assicurandosi che
il filo di terra e lo schermo siano messi a terra correttamente.
• instradare il cavo Belden separatamente dagli altri cavi. Instradando i cavi in condotti
messi a terra, è possibile aumentare l'immunità ai disturbi.
Dopo un certo periodo di tempo un sistema potrebbe funzionare male a causa di un
cambiamento nell'ambiente operativo. Si consiglia di controllare periodicamente il
funzionamento del sistema, in modo particolare quando vengono installati nuovi macchinari
o altre fonti di disturbo vicino al MicroLogix 1000.

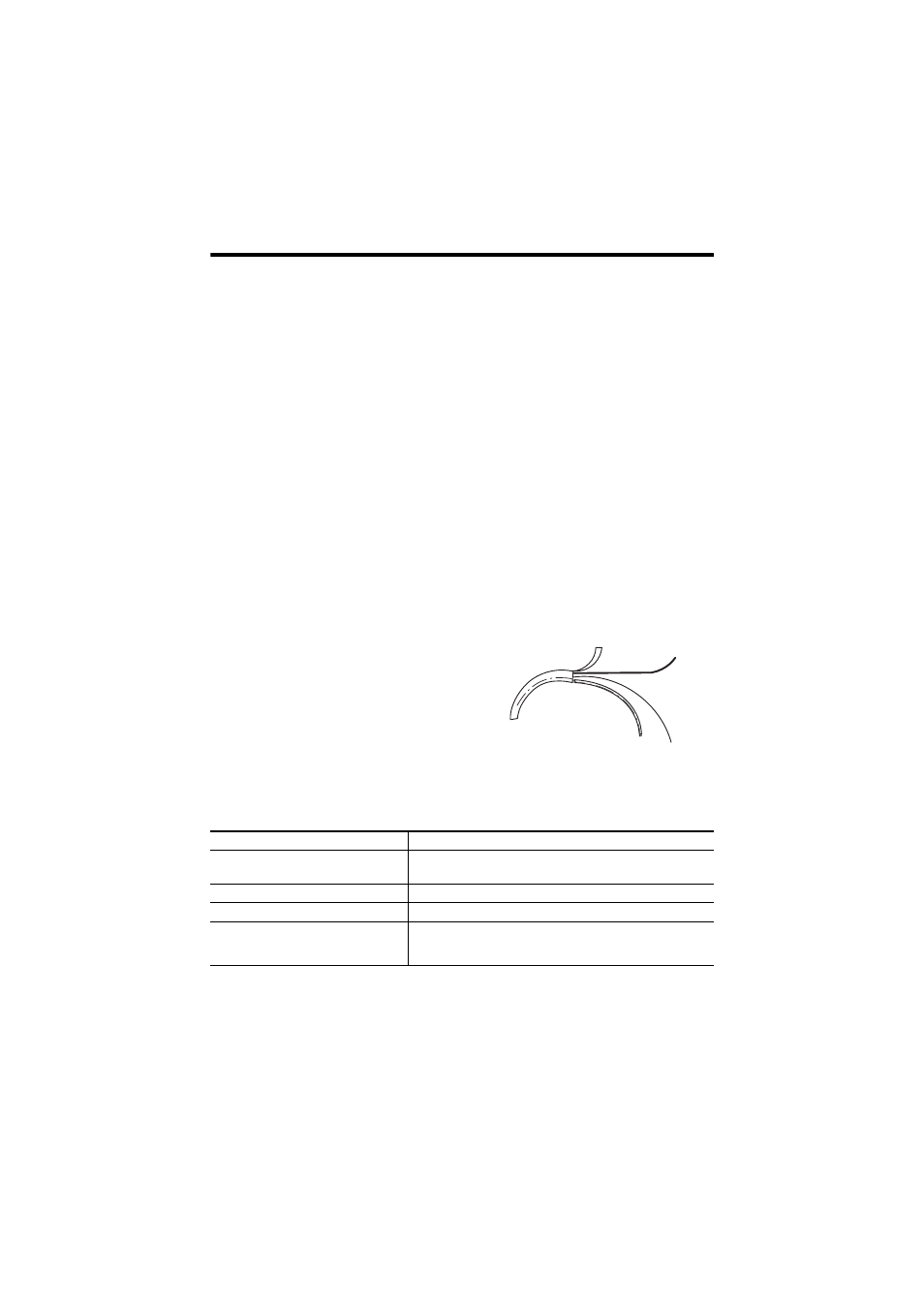

Messa a terra del cavo analogico
Utilizzate un cavo di comunicazione schermato
(Belden #8761). Il cavo Belden ha due fili di segnale
(nero e chiaro), un filo di terra ed una lamina
schermata. Il filo di terra e la lamina schermata
devono essere messe a terra ad una estremità del
cavo.
Non
mettere a terra il filo di terra e la lamina
schermata ad
entrambi
le estremità del cavo.
Specifiche
Specifiche ambientali (all MicroLogix controllers)
Descrizione
Specifica
Temperatura di funzionamento
da 0°C a +55°C (da +32°F a +131°F) per montaggio orizzontale
da 0°C a +40°C (da +32°F a +104°F) per montaggio vertical
(1)
(1)
Tensione di ingresso ridotta linearmente da +30°C (da 30V a 26,4V).
Temperatura di stoccaggio
da -40°C a +85°C (da -40°F to +185°F)
Umidità di funzionamento
da 5 a 95% senza condensa
Enti di certificazione (quando il prodotto o
l'imballaggio e marchiato)
• Certificato C-UL Classe I, Divisione 2 Gruppi A, B, C, D
• Elencato UL (Certificato Classe I, Divisione 2 Gruppi A, B, C, D)
• Conforme a tutte le direttive CE/C-Tick applicabili
Lamina schermata
Filo nero
Filo di terra
Filo chiaro
Guaina
