Rockwell Automation 1761-L10_16_20_32xxx MicroLogix 1000 Programmable Controllers User Manual
Page 54

54
Publication 1761-IN001C-MU-P - settembre 2007

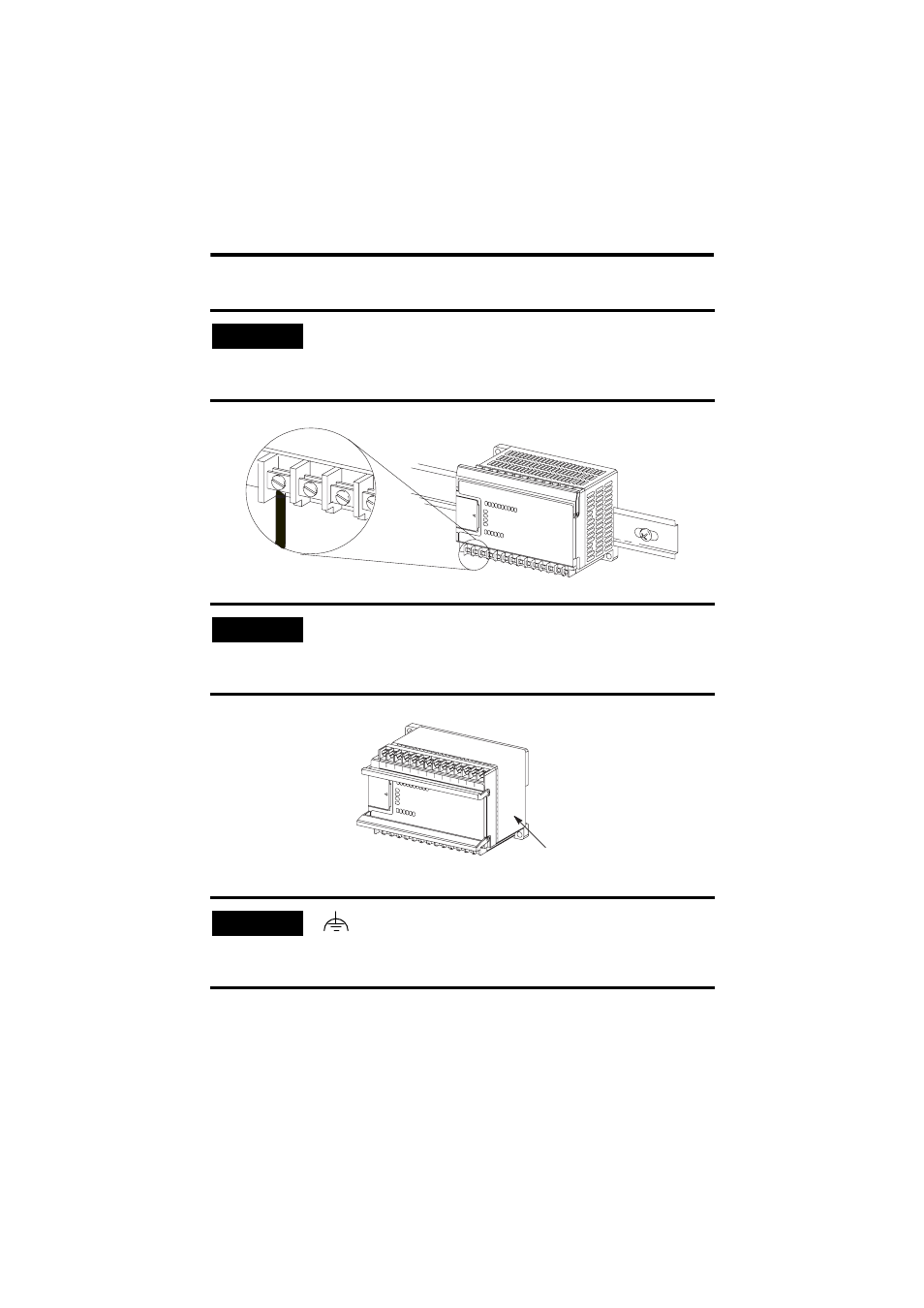

IMPORTANT
Se si usano fili senza capocorda, verificare che i fili siano saldamente
trattenuti dalla piastra di pressione. Ciт и particolarmente importante
nelle quattro posizioni finali dei morsetti dove la piastra di pressione non
tocca la parete esterna.
IMPORTANT
Fare attenzione quando si usa uno spellafili. I frammenti di fili
potrebbero cadere nel controllore e causare danni. Rimuovere l’involucro
protettivo al termine del cablaggio del controllore. Se l’involucro non
viene rimosso, il controllore potrebbe surriscaldarsi.
IMPORTANT
Questo simbolo denota un morsetto a terra funzionale che
fornisce un percorso a bassa impedenza tra i circuiti elettrici e la
terra per scopi non di sicurezza, come il miglioramento dell’immunità al
disturbo.
Involucro
protettivo
