PN-224754
DIR 10001182729 (Version 01)

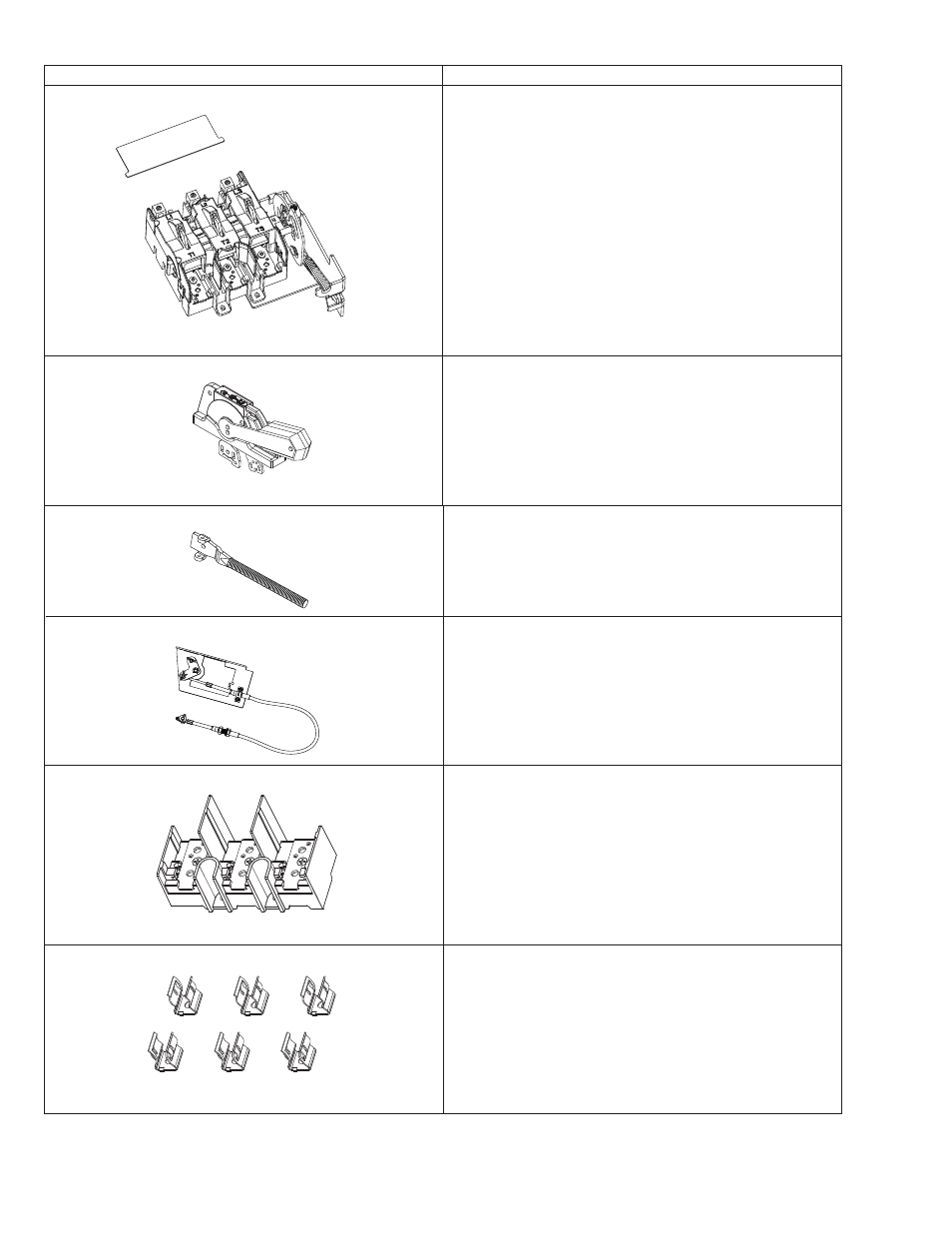

Bulletin 1494U Disconnect Switch Component Accessory List
Component
Cat No.
Switch and Mechanism
1494U-D30 (30A)
1494U-D60 (60A)
1494U-D100 (100A)
Includes:
Line Side Lugs (Field Installed)
Line Side Shield (Field Installed)
Load Side Lugs (Field Installed)
1494U-AL36 (30A/60A) (Pkg Qty 3)
1494U-AL100 (100A) (Pkg Qty 3)
1494U-HM1 (5-1/2” Painted Metal) (30A - 200A)
1494U-HP1 (5-1/2” Molded Plastic) (30A - 200A)
1494U-HS1 (5-1/2” Stainless Steel) (30A - 200A)
1494U-R1 (30A-100A)
Enclosure Working Depth: 6-1/2” to 19”
1494U-F30 (30A)
1494U-F60 (60A)
1494U-F100 (100A)
Includes:
Phase Barriers
1494U-PB31 (Field Installed) (Pkg Qty 2)
Fuse Clip Kits (Pkg Qty 6):
1494U-FC302J (30A 250V Class J)
1494U-FC302R (30A 250V Class R)
1494U-FC30J (30A 600V Class J)
1494U-FC60J (60A 600V Class J)
1494U-FC100J (100A 600V Class J)
1494U-FC30R (30A 600V Class R)
1494U-FC60R (60A 600V Class R)
1494U-FC100R (100A 600V Class R)
Fuse Clip Kits
Fuse Block
(1494U-FC30J shown)
Connecting Rod
Cable-Operated Handle Mechanism
Cable Handle Mechanism:
1494U-C313 (3 ft. Cable)
1494U-C314 (4 ft. Cable)
1494U-C315 (5 ft. Cable)
1494U-C316 (6 ft. Cable)
Handle
Disconnect Switch and Mechanism
(1494U-D30 shown)
(1494U-HM1 shown)
(1494U-F30 shown)
