Publication 22F-QS001D-MU-P – December 2008

Supersedes 22F-QS001C-MU-P - April 2008

Copyright © 2008 Rockwell Automation, Inc. All rights reserved.

UL508C
CSA 22.2
No. 14

EMC Directive 89/336/EEC, LV Dir. 73/23/EEC

LV:

EN 50178

EMC: EN 61800-3

U.S. Allen-Bradley Drives Technical Support
Tel: (1) 262.512.8176, Fax: (1) 262.512.2222, Email: [email protected], Online: www.ab.com/support/abdrives

Next parameter

Next parameter

FAULT

PROGRAM

FAULT

PROGRAM

Edit next paramete

Edit next paramete

Press to move from

digit to digit.

Display Group
(View Only)

Display Group
(View Only)

Basic Program
Group
Basic Program
Group

Terminal Block
Group

Terminal Block
Group

Communications
Group

Communications
Group

Advanced Program
Group

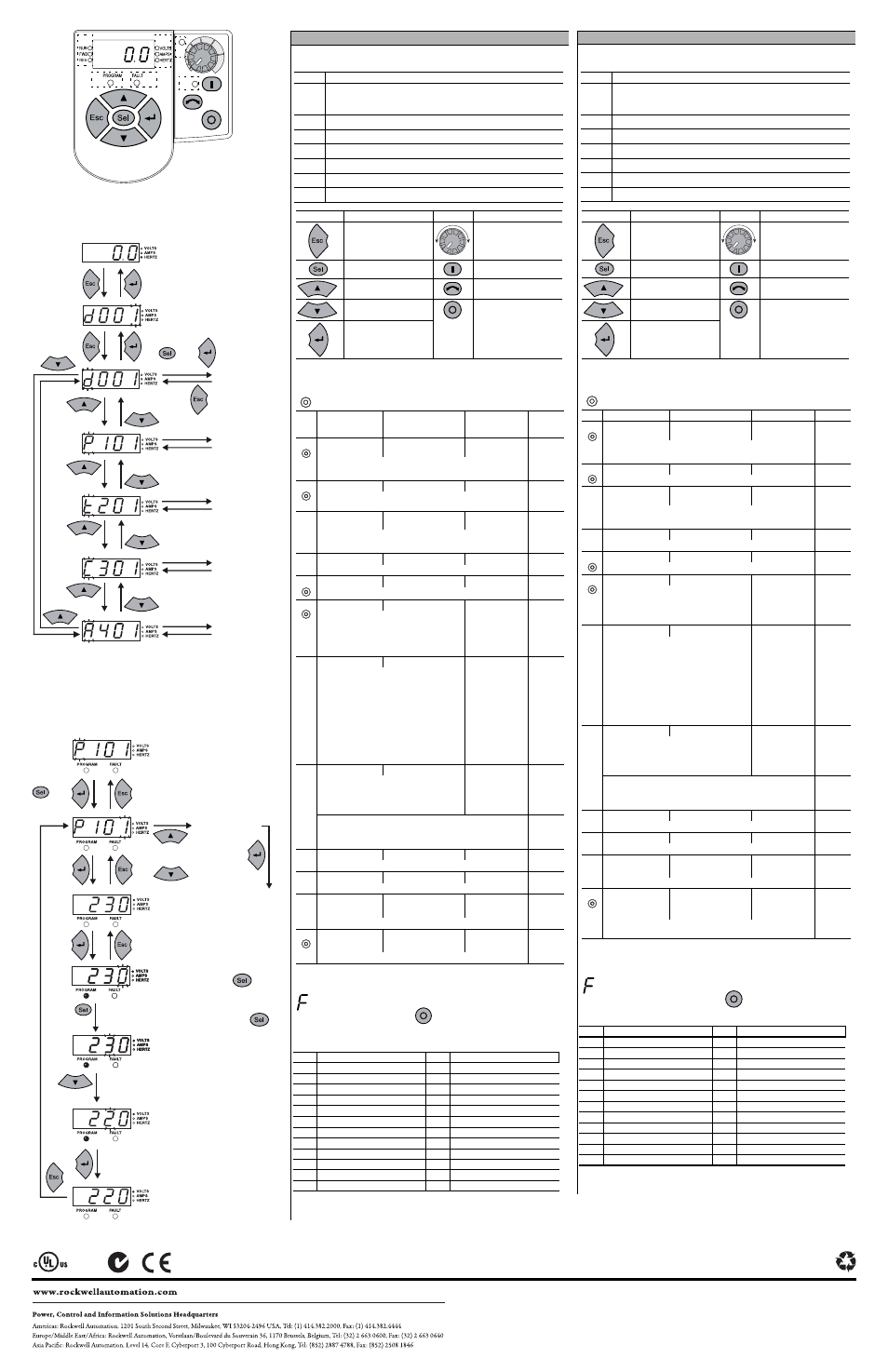

Para cambiar el valor de un parámetro (ejemplo)

Para mudar um valor de parâmetro (Exemplo)

Para navegar por los grupos de parámetros

Para navegar em grupos de parâmetro

Grupo de visualiza-
ción (ver solamente)
Exibir grupo
(Somente exibição)

Grupo de progra-
mación básica
Grupo de progra-
mas básicos

Grupo de bloques
de terminales
Grupo do bloco de
terminal

Grupo de
comunicaciones
Grupo de
comunicação

Grupo de progra-
mación avanzada
Grupo de progra-
mas avançados

o bien

ou

Siguiente parámetro

Próximo parâmetro

o bien

ou

Editar siguiente parámetro

Editar próximo parâmetro

Presione Sel

para

moverse de un dígito a
otro

Pressionar Definir

para mover de dígito para
dígito

o bien

ou

Guía de inicio rápido (continuación)

Español

Teclado integrado

Parámetros del grupo de programación básica

Códigos de fallo

es el designador de fallo.

Para borrar un fallo, pulse la tecla de paro

, apague y encienda la alimentación eléctrica o

establezca A450 en 1 ó 2. Para obtener detalles sobre los códigos de fallo, remítase al manual
del usuario.

N.º

Indicador LED

Estado de marcha/sentido (rojo)

Nota: Parpadeante significa que el variador ha recibido la orden de cambiar de
sentido. Indica el sentido actual del motor mientras desacelera hasta velocidad 0.

Pantalla alfanumérica (rojo)

Unidades mostradas (rojo)

Estado del programa (rojo)

Estado de fallo (rojo)

Estado del potenciómetro de velocidad (verde)

Estado de la tecla de arranque (verde)

Tecla

Nombre

Tecla

Nombre

Escape

Potenciómetro de velocidad

Selección

Arranque

Flecha hacia arriba

Retroceso

Flecha hacia abajo

Paro

Introducir

= Detenga el variador antes de cambiar el valor de este parámetro.

N.º

Parámetro

Mín./máx.

Pantalla /opciones Opción

predeter-
minada

P101 [Volt placa motor]

20/voltaje nominal del
variador

1 VCA

Basado en
la
capacidad
nominal del
variador

Se establece en el valor de voltaje nominal indicado en la placa del
fabricante del motor.

P102 [Hz placa motor]

10/400 Hz

1 Hz

60 Hz

Se establece en el valor de frecuencia nominal indicado en la placa del
fabricante del motor.

P103 [Intens SC Motor]

0.0/(amperaje nominal del
variador x 2)

0,1 A

Basado en
la
capacidad
nominal del
variador

Se establece en la máxima corriente permisible del motor.

P104 [Frecuencia Mín.]

0.0/400,0 Hz

0.1 Hz

0.0 Hz

Establece la mínima frecuencia de salida continua del variador.

P105 [Frecuencia Máx.]

0/400 Hz

1 Hz

60 Hz

Establece la máxima frecuencia de salida del variador.

P106 [Fuente Arranque]

0/5

0 = “Keypad”

1

1 = “Tres Hilos”
2 = “Dos Hilos”
3 = “Sens Niv 2-W”
4 = “Alt Vel 2-W”
5 = “Puerto Com”

0

Establece el esquema de control utilizado para
poner en marcha el variador.

1

Cuando está activo, la tecla Retroceso también

está activa a menos que haya sido inhabilitada por
A434 [Reverse Disable].

P107 [Modo de Paro]

0/7

0 = “Ramp, CF”

1

1 = “Coast, CF”

1

2 = “Freno CC, CF”

1

3 = “DCBrkAuto,CF”

1

4 = “Rampa”
5 = “Inercia”
6 = “Freno CC”
7 = “FrenAutCC”

0

Modo de paro activo para todas las fuentes de paro
[por ej., teclado, marcha de avance (terminal de E/S
02), marcha en retroceso (terminal de E/S 03),
puerto RS485] excepto según se indica a
continuación.

Importante: El terminal de E/S 01 es siempre una
entrada de paro por inercia excepto cuando P106
está establecido para control de 3 hilos ( "3-Wire").
En el control de tres hilos, el terminal de E/S 01
está controlado por P107

1

La entrada de paro también borra el fallo activo.

P108 [Referencia Veloc]

0/5

0 = “Pot. Var”
1 = “FrecInterna”
2 = “Ent 0-10V”
3 = “Ent 4-20 mA”
4 = “Frec presel”
5 = “Puerto Com”

0

Establece la fuente de referencia de velocidad para
el variador.

Importante: Cuando i201 o t202 está configurado en la opción 2, 4, 5, 6,
13 ó 14, y la entrada digital está activa, t201 o t202 anulará la referencia
de velocidad especificada por este parámetro. Consulte el Capítulo 1 del
documento PowerFlex 4M User Manual para obtener detalles.

P109 [Tiempo acel. 1]

0.0/600,0 Seg.

0,1 Seg.

10,0 Seg.

Establece la tasa de aceleración para todos los aumentos de velocidad.

P110 [Tiempo decel. 1]

0.1/600.0 Secs

0.1 Secs

10.0 Secs

Establece el régimen de desaceleración para todas las reducciones de velocidad

P111 [Ret SC Motor]

0/1

0 = “Inhabilitado”

1 = “Habilitado”

0

Habilita/inhabilita la función de retención de sobrecarga del motor

P112 [Restab. a predet]

0/1

0 = “Idle State”

1 = “Reset Defaults”

0

Resets all parameter values to factory defaults.

N.º

Fallo

N.º

Fallo

F2

Entrada auxiliar

(1)

(1)

Fallo de tipo autorestablecimiento/marcha. Realice la configuración con los parámetros A451 y A452.

F40

Fase W a tierra

F3

Pérdida alim

F41

Fase UV corto

F4

Baja Tensión

(1)

F42

Fase UW corto

F5

Sobretensión

(1)

F43

Fase VW corto

F6

Motor parado

(1)

F48

Parám. predet.

F7

Sobrecarga Motor

(1)

F63

Sobrcorr. SW

(1)

F8

Sobrtmp. Rad

(1)

F64

Sobrcrg. variad.

F12

Sobrecorr. HW

F70

Unidad pot.

F13

Fallo tierra

F71

Pérd. Adpt. Red

F33

Int. rearme auto

F81

Pérdida comun.

F38

Fase U a tierra

F100

Sum verf. parám.

F39

Fase V a tierra

F122

Fll tarjeta E/S

Quick Start (continued)

Português

Teclado integrado

Parâmetros do grupo de programas básicos

Códigos de falha

É o indicador de falha.

Para remover uma condição de falha, pressione Parar

, desligue e ligue a alimentação ou

defina A450 como 1 ou 2. Para obter detalhes sobre códigos de falha, consulte o Manual do Usuário.

Nº.

LED

Status Operação/Direção (Vermelho)

Observação: intermitente significa que ele foi comandado para mudar a direção.
Indica a direção do motor real enquanto desacelera para zero.

Tela alfanumérica (Vermelho)

Telas (Vermelho)

Status do programa (Vermelho)

Status de falha (Vermelho)

Status do potenciômetro de velocidade (Verde)

Status da tecla de partida (Verde)

Tecla

Nome

Tecla

Nome

Escape

Potenciômetro de velocidade

Selecionar

Ligar

Seta para cima

Reverter

Seta para baixo

Parar

Digitar

= Parar o inversor antes de mudar o valor deste parâmetro.

Nº.

Parâmetro

Mín/Máx

Tela/Opções

Padrão

P101 [Volts NP Motor]

20/Tensão nominal do
inversor

1 Vca

Baseado
nas
especificaç
ões do
inversor

Definir como a tensão nominal da placa de identificação do motor.

P102 [Hertz NP Motor]

10/400 Hz

1 Hz

60 Hz

Definir como a freqüência nominal da placa de identificação do motor.

P103 [Corrente SC Motor]

0.0/(Corrente x 2 tensão
nominal)

0,1 A

Baseado
nas
especificaç
ões do
inversor

Definir como a corrente de motor máxima permitida.

P104 [Freq mínima]

0.0/400,0 Hz

0,1 Hz

0.0 Hz

Define a freqüência mais baixa que o inversor produzirá continuamente

P105 [Freq máxima]

0/400 Hz

1 Hz

60 Hz

Define a freqüência mais alta que o inversor produzirá continuamente

P106 [Fonte partida]

0/5

0 = “Teclado”

1

1 = “3 fios”
2 = “2 fios”
3 = “Sens Nív 2f”
4 = “Alta vel 2f”
5 = “Porta Comun”

0

Define o esquema de controle usado pra iniciar o
inversor.

1

Quando ativo, a tecla Reverter também fica ativa,

a menos que desabilitada por A434

P107 [Modo parada]

0/7

0 = “Rampa, CF”

1

1 = “Coast, CF”

1

2 = “Fren CC, CF”

1

3 = “AutoFrCC,CF”

1

4 = “Rampa”
5 = “Coast”
6 = “Frenagem CC”
7 = “Auto Fren CC”

0

Modo de parada ativo para todas as fontes de
parada [p. ex.: teclado, operação para frente
(Terminal de E/S 02), operação reversa (Terminal de
E/S 03), porta RS485], exceto como observado
abaixo.

Importante: O terminal de E/S 01 sempre é uma
parada por inércia, exceto quando P106 é definido
como controle por "3 fios". Quando em controle por
três fios, o terminal de E/S 01 é controlado por P107

1

A parada da entrada também apaga a falha ativa.

P108 [Refer. veloc]

0/5

0 = “Pot Inversor”
1 = “FreqInterna”
2 = “Ent. 0-10V”
3 = “Ent. 4-20mA”
4 = “Freq Pré-conf”
5 = “Porta Comun”

0

Define a fonte de referência de velocidade do
inversor.

Importante: Quando i201 ou t202 for definido como opção 2, 4, 5, 6, 13
ou 14 e a entrada digital for ativa, t201 ou t202 substituirá a referência de
velocidade comandada por este parâmetro. Consulte o Capítulo 1 do
Manual do Usuário do PowerFlex 4M para obter detalhes.

P109 [Tempo acelerac 1]

0.0/600,0 s

0,1 s

10,0 s

Define a taxa de aceleração de todos os aumentos de velocidade.

P110 [Tempo desacele 1]

0.1/600,0 s

0,1 s

10,0 s

Define a taxa de desaceleração para todas as diminuições de velocidade

P111 [Ret sobrec Motor]

0/1

0 = “Desativado”

1 = “Ativado”

0

Habilita/desabilita a função Retenção de sobrecarga do motor

P112 [Restaurar defaults]

0/1

0 = “Estado inativo”

1 = “Restaurar
defaults”

0

Redefine todos os valores de parâmetro aos
padrões de fábrica.

Nº.

Falha

Nº.

Falha

F2

Ent. Auxiliar

(1)

(1)

Redefinição automática/Execução do tipo de falha. Configurar com parâmetros A451 e A452.

F40

Fase W p/ Terra

F3

Perda potência

F41

CurtoFase UV

F4

Subtensão

(1)

F42

CurtoFase UW

F5

Sobretensão

(1)

F43

CurtoFase VW

F6

Motor Travado

(1)

F48

Parâm default

F7

Sobrecarga Moto

(1)

F63

Sobrcorr SW

(1)

F8

Sobretemp Dissip

(1)

F64

Sobrec Inversor

F12

Sobrcorr HW

F70

Unidade potência

F13

Falha de aterramento

F71

Perda Rede

F33

Tent ReinAut

F81

Perda de comun.

F38

Fase U p/ Terra

F100

Checksum parâm

F39

Fase V p/ Terra

F122

Falha placa E/S
