64

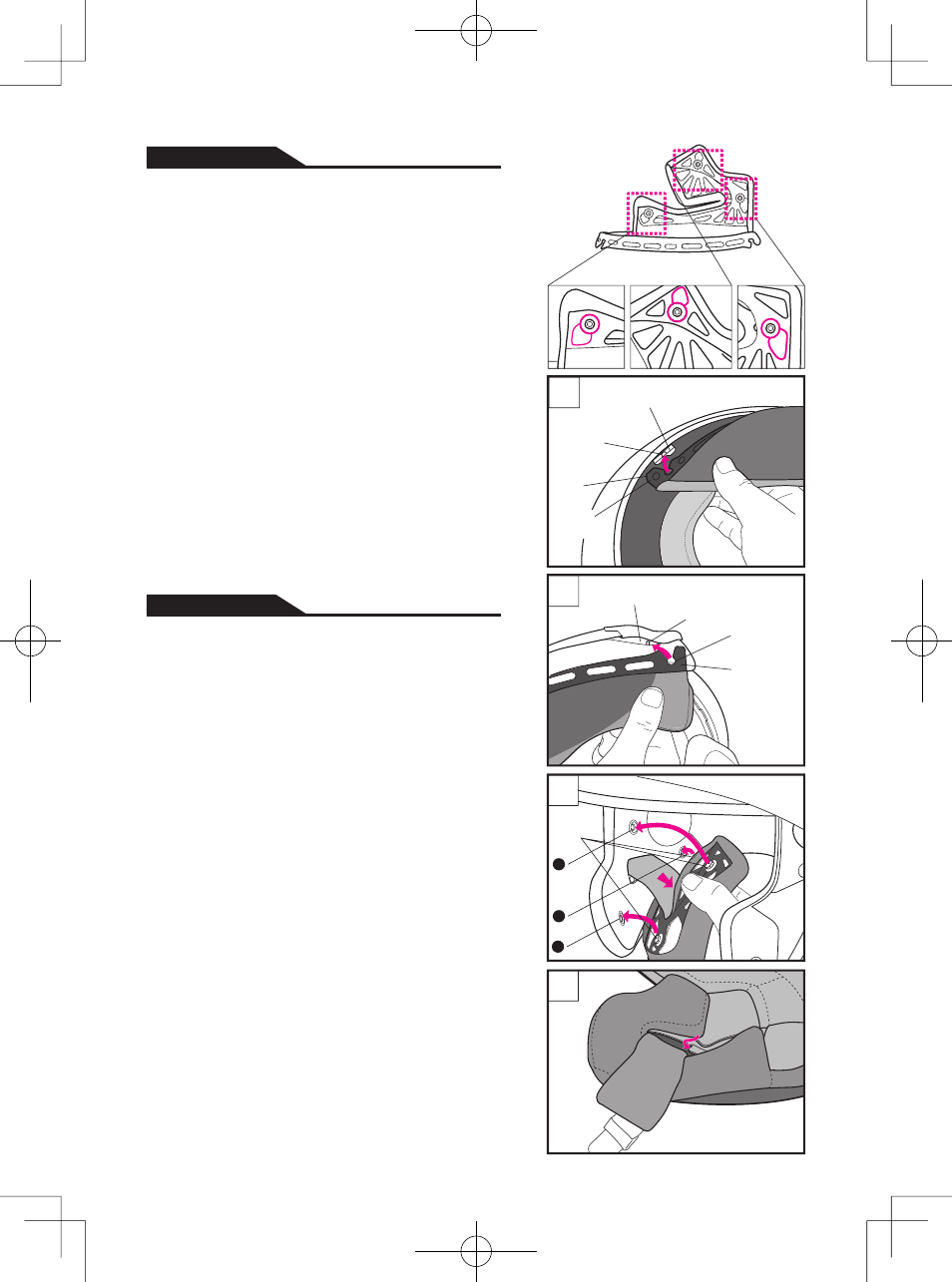

4. Para montar las almohadillas de mejilla
Antes de montar las almohadillas de mejilla,
compruebe que los 3 corchetes están en la posición
correcta según la figura.
Identifique los lados izquierdo y derecho e introduzca
la sección trasera de la placa de acolchado de mejilla
en el espacio situado entre la carcasa y el forro
absorbedor de impactos. Ajuste la ranura de la placa
(A) en el saliente del soporte de almohadilla de mejilla
(figura 12). A continuación, introduzca la placa de
modo que su parte delantera quede hacia el exterior.
Tome la ranura (B) situada en la parte delantera de la
placa y ajústela firmemente en el saliente (figura 13).
Una vez insertada la placa, pase la correa de sujeción
a través de la sección hueca de la almohadilla de
mejilla (figura 14). Abroche los corchetes en el orden
de (1) a (3) presionando la cabeza firmemente por el
lado del acolchado hasta que hagan clic. Por último,
presione el borde frontal de la almohadilla según se
muestra en la figura y encaje la placa de almohadilla
de mejilla firmemente en el saliente de la base.
Monte la otra almohadilla del mismo modo.
4. Para instalar os chumaços para a face
Antes de instalar estes chumaços, verificar se os 3
fechos estão nas posições indicadas na imagem.
Identificar os lados direito e esquerdo e inserir a
secção traseira da placa do chumaço para a face na
folga entre o casco e o revestimento de absorção de
impacto. Prender a ranhura da placa (A) na saliência
do suporte do chumaço para a face (imagem 12).
Inserir a placa de modo que fique virada para a frente.
Fixar a ranhura (B) situada na frente da placa na
saliência (imagem 13).
Após a inserção da placa, passar o fecho pela secção
côncava do chumaço para a face (imagem 14). Apertar
os fechos na ordem de (1) a (3) pressionando bem a
cabeça dos fechos a partir do chumaço até ao engate.
Por fim, pressionar a ponta frontal do chumaço como
demonstrado na imagem e fixar a placa do chumaço
para a face na saliência da base.
Instalar o outro chumaço para a face da mesma forma.
12
(A)
Suporte da almofada do rosto
Soporte de almohadilla de mejilla
Placa
Placa
Buje
Ressalto
(B)
Placa
Placa
13
Suporte da almofada do rosto
Ressalto
Soporte de almohadilla de mejilla
Buje
14
1
2
3
Clic
Corchete
15
Español
Português
