36
Der Kinnbügel kann zur Wartung und Reinigung
demontiert werden.

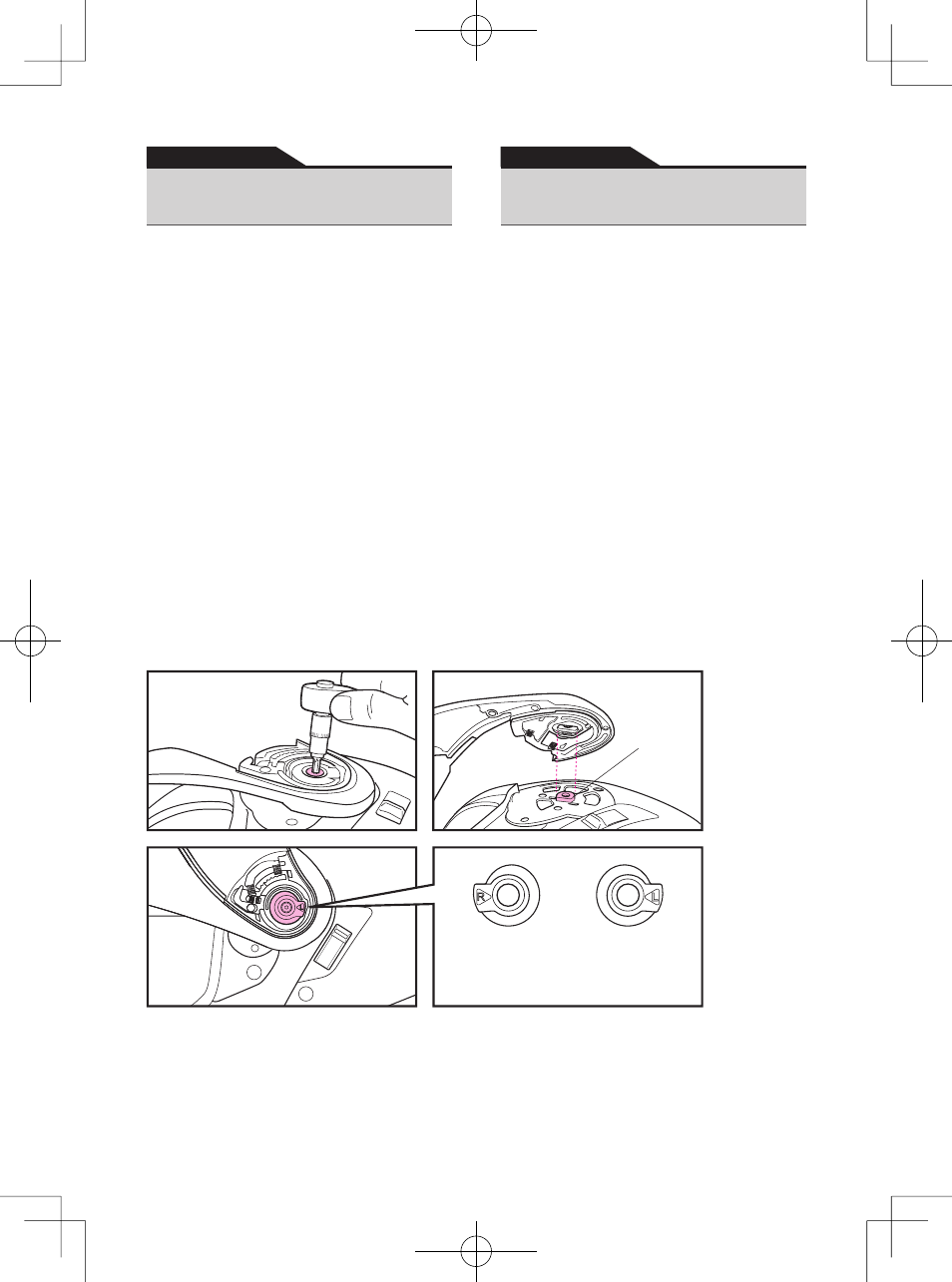

Entfernen des Kinnbügels
Entfernen Sie zunächst das CNS-1 Visier wie
in einem der vorherigen Kapitel beschrieben.
Schlissen Sie den Kinnbügel bis der Verschluss
einrastet. Benutzen Sie einen T20 Torx ® *
Schraubenzieher und entfernen Sie die Torx-
Schrauben, rechts und links vom Kinnbügel.
Entfernen Sie ebenfalls die Unterlegscheiben.
Lösen Sie die Verriegelung des Kinnbügels und
entfernen Sie diesen.
Montieren des Kinnbügels
Setzten Sie den Kinnbügel auf den Helm
und schließen Sie die Sonnenblende, dass
die Verriegelung einrastet. Setzten Sie die
Unterlegscheiben mit in die Nase in die dafür
vorgesehene Kerbe. Setzten Sie die Schrauben
ein und ziehen diese leicht an. Drücken Sie nun
den Kinnbügel gegen den Helm, so dass kein
Spalt zwischen Kinnbügel und Helm zu sehen ist.
Ziehen Sie nun die Schrauben fest. Setzten Sie
das CNS-1 Visier wie weiter oben beschrieben auf
den Helm.
* Torx ® ist eingetragenes Warenzeichen der
Acument Intellectual Properties, LLC.
* Torx ® è un marchio registrato della Acument
Intellectual Properties, LLC.
La mentoniera può essere rimossa per l’assistenza
tecnica.
Rimozione della mentoniera
Innanzitutto rimuovere la visiera, vedi “rimozione
della visiera CNS-1”. Chiudere la mentoniera
completamente. Con la chiusura bloccata usare
un cacciavite (T20 Torx ® *) per rimuovere le viti
da entrambi i lati della mentoniera. In seguito
rimuovere le rondelle e premere il pulsante della
mentoniera per sganciare la chiusura, a questo
punto si può rimuovere la mentoniera.
Montaggio della mentoniera
Mettere la mentoniera sul casco in posizione
chiusa e agganciarla. Posizionare le rondelle a
destra e sinistra e sistemarle nelle borchie alla
base della mentoniera. Avvitare lentamente le viti
della mentoniera per poi procedere a stringerle
completamente mantenendo una pressione che
elimini ogni spazio tra la mentoniera e la calotta.
Montare la mentoniera seguendo le istruzioni
“Montaggio della visiera CNS-1”.
Halteklip
Borchia
Entfernen und Montieren des
Kinnbügels
Deutsch
Rimozione e montaggio della
Mentoniera
Italiano
Unterlegscheiben
(Rechts)
Unterlegscheiben
(Links)
Rondella
(Destra)
Rondella
(Sinistra)
