61
Español/Português
Siga los procedimientos siguientes para montar o
desmontar las piezas interiores. Abra la cubierta frontal
por completo antes de montar o desmontar tales
piezas.

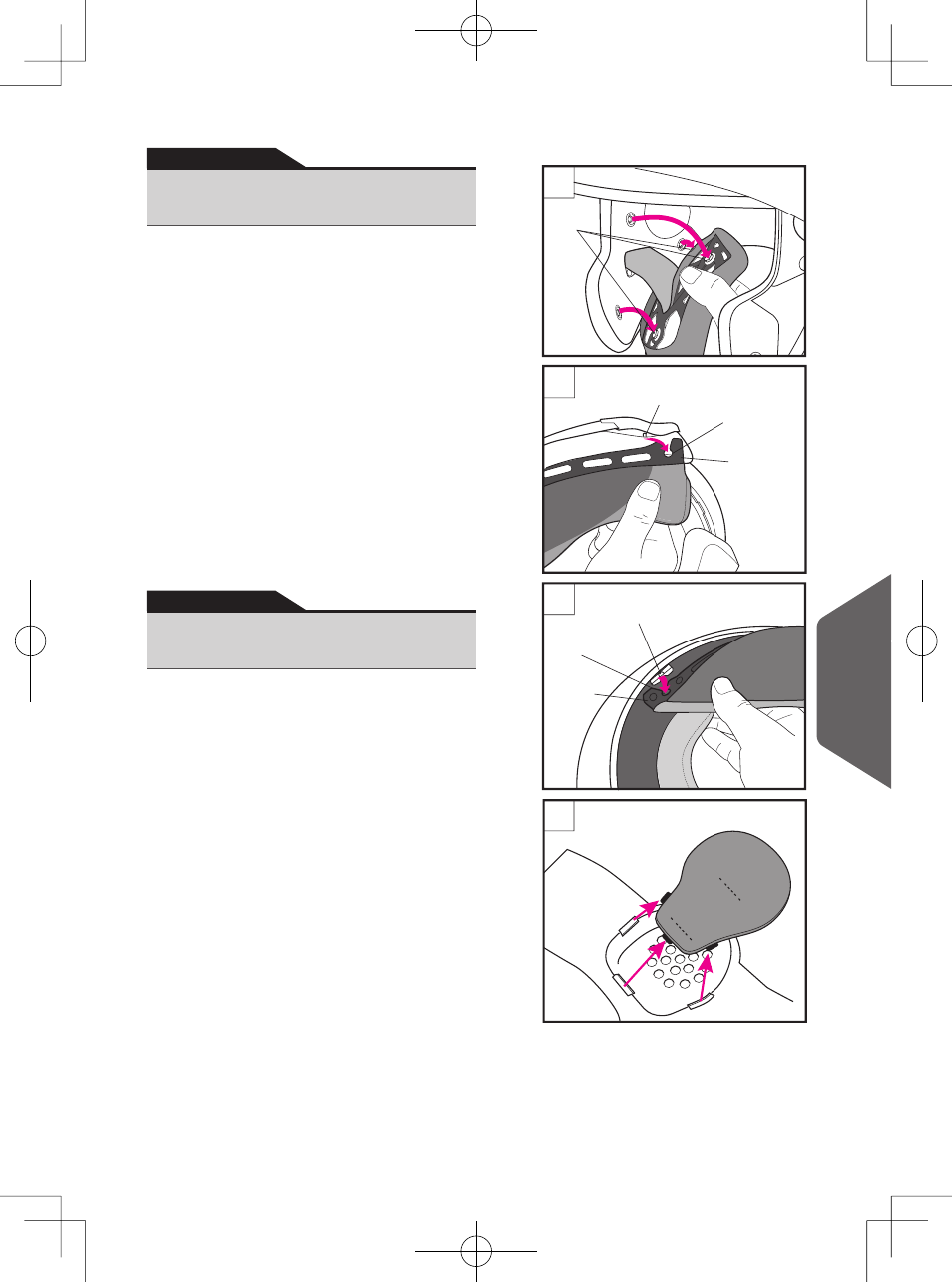

Cómo desmontar las piezas interiores
1. Desmontar las almohadillas de mejilla
Desabroche los 3 corchetes para quitar la
almohadilla de la base. Partiendo del soporte de la
almohadilla, tire de las ranuras (A) y (B) situadas
cerca de ambos extremos de la placa. Extraiga la
almohadilla de mejilla. Extraiga la otra almohadilla
del mismo modo.
2. Desmontar las almohadillas auditivas
Desabroche los 3 corchetes de la placa partiendo
de la base, según muestra la figura. Extraiga la
almohadilla auditiva. Extraiga la otra almohadilla
del mismo modo.
4
Aplicar os seguintes procedimentos para remover
ou instalar os componentes interiores. Abrir
completamente o módulo deslocável ao remover ou
instalar os componentes interiores.
Remoção de componentes interioress
1. Remoção de chumaços para face
Desapertar os 3 fechos para remover o chumaço
da base. Retirar as patilhas (A) e (B) situadas
perto das pontas da placa do suporte da base do
chumaço para a face. Remover o chumaço para a
face. Proceder da mesma forma para o outro lado.
2. Remoção dos chumaços para as orelhas
Tirar os 3 grampos dos suportes como
demonstrado na imagem. Remover o chumaço
para a orelha. Remover o outro chumaço para a
orelha da mesma forma.
1
Clic
Corchete
2
3

Suporte da almofada do rosto
Soporte de almohadilla de mejilla
Placa
Placa

Soporte de almohadilla de mejilla
Suporte da almofada do rosto
Placa
Placa
Montar y desmontar las piezas
interiores
Español
Remoção e instalação de
componentes interiores
Português
