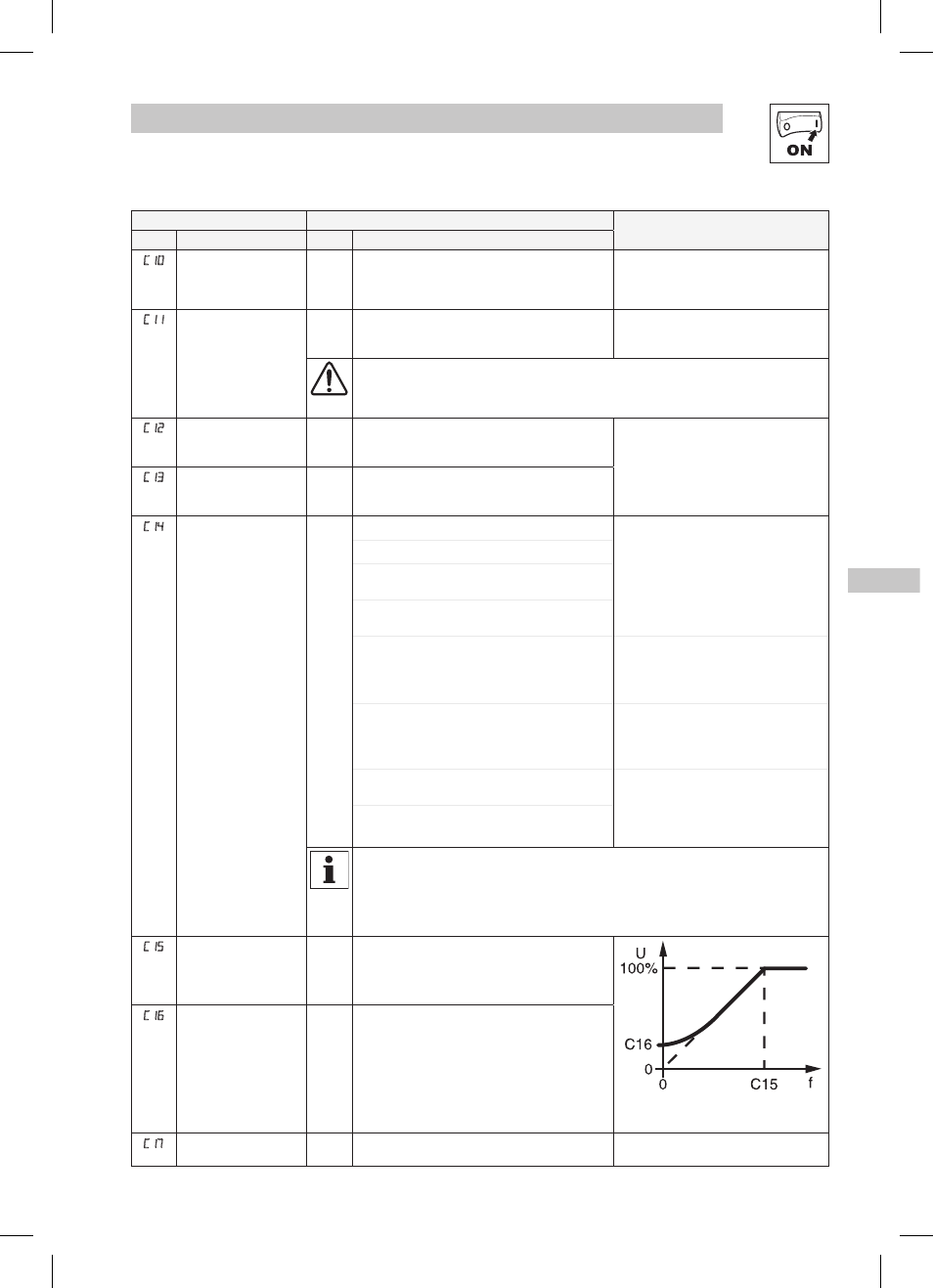

Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES 15
Messa in servizio
Codice Impostazioni possibili
IMPORTANTE
No. Nome Lenze Selezione
C10
Frequenza minima
di uscita
0,0 0,0 {Hz} 240 • Frequenza di uscita al setpoint
analogico 0%
• C10 non attivo per le velocità fisse o
per la scelta del setpoint tramite c40
C11 Frequenza massima
di uscita
50,0 7,5 {Hz} 240 • Frequenza di uscita al setpoint
analogico 100%
• C11 non è mai superato
ATTENZIONE!
Consultare il produttore dell’impianto o del macchinario prima di agire sulla frequenza
nominale suindicata Una velocità superiore alla norma del motore/macchinario può
causare danni all’apparecchiatura e lesioni al personale!
C12 Tempo di
accelerazione 1
5,0 0,0 {s} 999 • C12 = variazione della frequenza
da 0 Hz a C11
• C12 = variazione della frequenza
da C11 a 0 Hz
• Per accel./decel. rampa S, regolare
c82
C13
Tempo di
decelerazione 1
5,0 0,0 {s} 999
C14
Modalità operativa 2 0 Caratteristica lineare con Auto-boost • Caratteristica lineare: per
applicazioni standard
• Caratteristica quadratica: per
ventilatori e pompe con caratteristica
di carico quadratica
• Auto boost: tensione di uscita
dipendente dal carico per attività a
bassa perdita
1 Caratteristica quadratica con Auto-boost
2 Caratteristica lineare con boost Vmin
costante
3 Caratteristica quadratica con boost
Vmin costante
4 Controllo di velocità vettoriale • Controllo di velocità vettoriale: per
applicazioni a motore singolo che
richiedono coppia di avvio più alta e
regolazione migliore della velocità
5 Controllo di coppia vettoriale • Controllo di coppia vettoriale: per
applicazioni a motore singolo che
richiedono controlli di coppia e di
velocità indipendenti
6 Caratteristica lineare avanzata con
Auto-boost
• Per applicazioni a motore singolo o
multiplo che richiedono prestazioni
migliori rispetto alle impostazioni
0...3, ma che non possono operare
nella modalità vettoriale
7 Caratteristica lineare avanzata con
boost Vmin costante
Nota
• Impostazioni 4...7 richiedono la calibrazione del motore con c48
• Le impostazioni 4 e 5 richiedono la corretta impostazione di C87...C91 prima della
calibrazione
• Le impostazioni 6 e 7 richiedono la corretta impostazione di C88...C90 prima della
calibrazione
C15 Punto di riferimento V/f 50,0 25,0 {Hz} 999
Impostare la frequenza nominale del motore
(targhetta) per applicazioni standard
smd006
C16
Boost V
min
(ottimizzazione del
comportamento di
coppia)
0,0 {%} 40,0
C16 non attivo nella modalità vettoriale (vedere
C14)
Impostare dopo messa in servizio: il motore
senza carico deve girare alla frequenza di
scorrimento (circa 5 Hz), aumentare C16 finché
la corrente motore (C54) = 0,8 x corrente
nominale motore
C17
Valore soglia di
frequenza (Q min )
0,0 0,0 {Hz} 240 Vedere C08 scelta 7, and CE3 scelta
27
