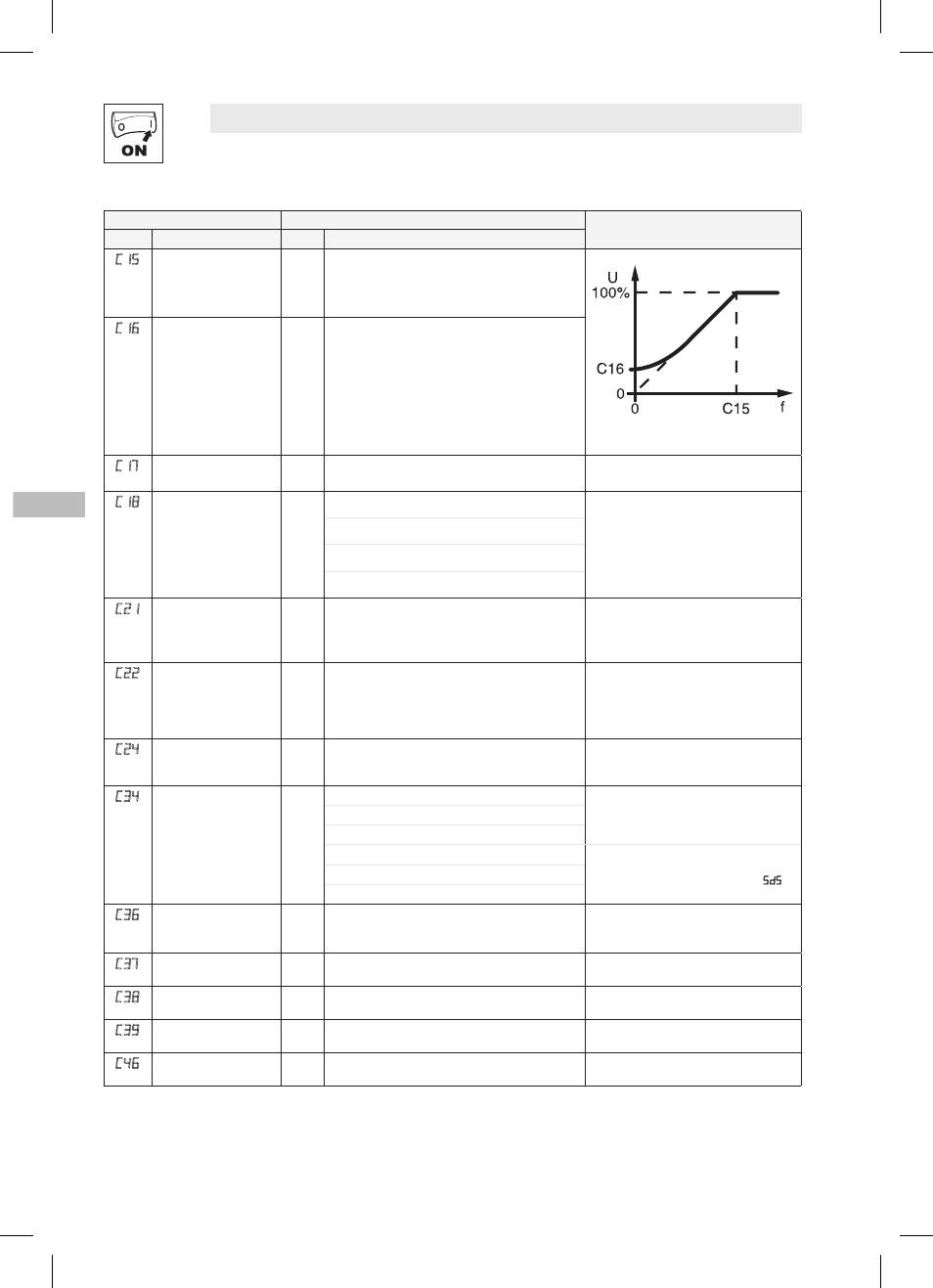

Mise en service
Code Réglages possibles
IMPORTANT
N o Nom Lenze Sélection
C15 Fréquence nominale
U/f
50,0 25,0 {Hz} 999
Paramétrez la fréquence nominale du moteur
(plaque signalétique) pour les applications
standard.
smd006
C16
Accroissement Umin
(optimisation du
comportement du
couple)
0,0 {%} 40,0
Le code C16 est désactivé en mode Vectoriel
(voir code C14).
Paramétrez ce code après la mise en service :
faire tourner le moteur à vide à la fréquence de
glissement (environ 5 Hz), augmentez la valeur
de C16 jusqu’à ce que l’intensité moteur (C54)
= 0,8 x intensité moteur nominale
C17
Seuil de fréquence
(Q
min
)
0,0 0,0 {Hz} 240 Voir codes C08 sélection 7, et CE3
sélection 27
C18 Fréquence de
découpage
2 0 4 kHz • Lorsque la fréquence de découpage
augmente, le bruit du moteur
diminue.
• Tenez compte du déclassement au
paragraphe 2.2.
• C18 = 1, 2, 3: Déclassement
automatique à 4 kHz à 1,2 x IN
1 6 kHz
2 8 kHz
3 10 kHz
C21
Compensation de
glissement
0,0 0,0 {%} 40,0
Le code C21 est désactivé en mode Vectoriel
(voir code C14).
Modifiez le code C21 jusqu’à ce que
la vitesse du moteur ne change plus
entre une charge nulle et la charge
maximale.
C22 Limitation de courant
Imax
200 30 {%} 200
Référence : courant de sortie nominal du Tml
• Lorsque la valeur limite est atteinte,
le temps d’accélération augmente ou
la fréquence de sortie diminue.
• Lorsque c73 = 0, réglage maxi de
167 %.
C24 Accroissement Umin
d’accélération
0,0 0,0 {%} 20,0 L’accroissement Umin d’accélération
n’est activée que pendant
l’accélération.
C34
Configuration -
Entrée analogique
0 0 0 à 10 V
1 0 à 5 V
2 réservé
3 0 à 20 mA
• Avec résistance 250 Ω
entre borne 7 et borne 8
• C34 = 5 déclenche une erreur 5d5 si
le signal chute en dessous de 2 mA
4 4 à 20 mA
5 4 à 20 mA surveillé
C36
Tension de Freinage
par injection de CC
(FCC)
4,0 0,0 {%} 50,0 • Voir codes CE1 à CE3 et c06
• Assurez-vous que le moteur est
adapté à l’utilisation du freinage CC.
C37
Fréquence
fixe 1 (JOG 1)
20,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E1 = HAUT
C38
Fréquence
fixe 2 (JOG 2)
30,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E2 = HAUT
C39
Fréquence
fixe 3 (JOG 3)
40,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E1 = HAUT et E2 = HAUT
C46 Consigne de fréquence 0,0 {Hz} 240 Affichage : Valeur de consigne via
l’entrée analogique, fonction +vite/-vite
(1) La modification de ces réglages peut nuire aux performances. Contactez l’assistance technique de Lenze avant toute modification.
