Installazione
Tipo
Installazione secondo EN 60204-1
Installazione secondo UL
Interruttore
differenziale
(2)
Fusibile
Interruttore
automatico
in miniatura
L1, L2, L3,
PE [mm²]
Fusibile
(3)
L1, L2, L3,
PE [AWG]
ETML251X2SFA
ETML371X2SFA
ETML551X2SFA
M10 A
C10 A
1,5
10 A
14
> 30 mA
ETML751X2SFA
M16 A
C16 A
2,5
15 A
14
ETML112X2SFA
M20 A
C20 A
2,5
20 A
12
ETML152X2SFA
M25 A
C25 A
2,5
25 A
12
ETML222X2SFA
M30 A
C30 A
4,0
30 A
10
(1) Osservare le norme locali applicabili
(2) Interruttore automatico per dispersione a terra sensibile a corrente di picco o corrente totale
(3) Sono necessari fusibili UL, classe CC o T, a rapido intervento per la limitazione di corrente, dimensionati a 200.000 AIC.
Bussman KTK-R, JJN, JJS o equivalenti
Utilizzando un interruttore differenziale osservare ciò che segue:
•
Installare l’interruttore differenziale solo fra la rete di alimentazione e il regolatore.
•
L’interruttore differenziale può essere attivato da:
- correnti di dispersione capacitiva tra le schermature dei cavi che si creano durante il
funzionamento (soprattutto in caso di cavi motore lunghi e schermati)
- collegamento all’alimentazione di numerosi regolatori allo stesso tempo
- Filtri RFI
EMC
Conforme a EN 61800-3/A11
Emissione disturbi
I modelli di azionamento che terminano con il suffisso “SFA” sono conformi ai valori
limite della classe A secondo EN 55011, purché installati in un armadio di controllo e
con cavo motore non superiore a 10 m.

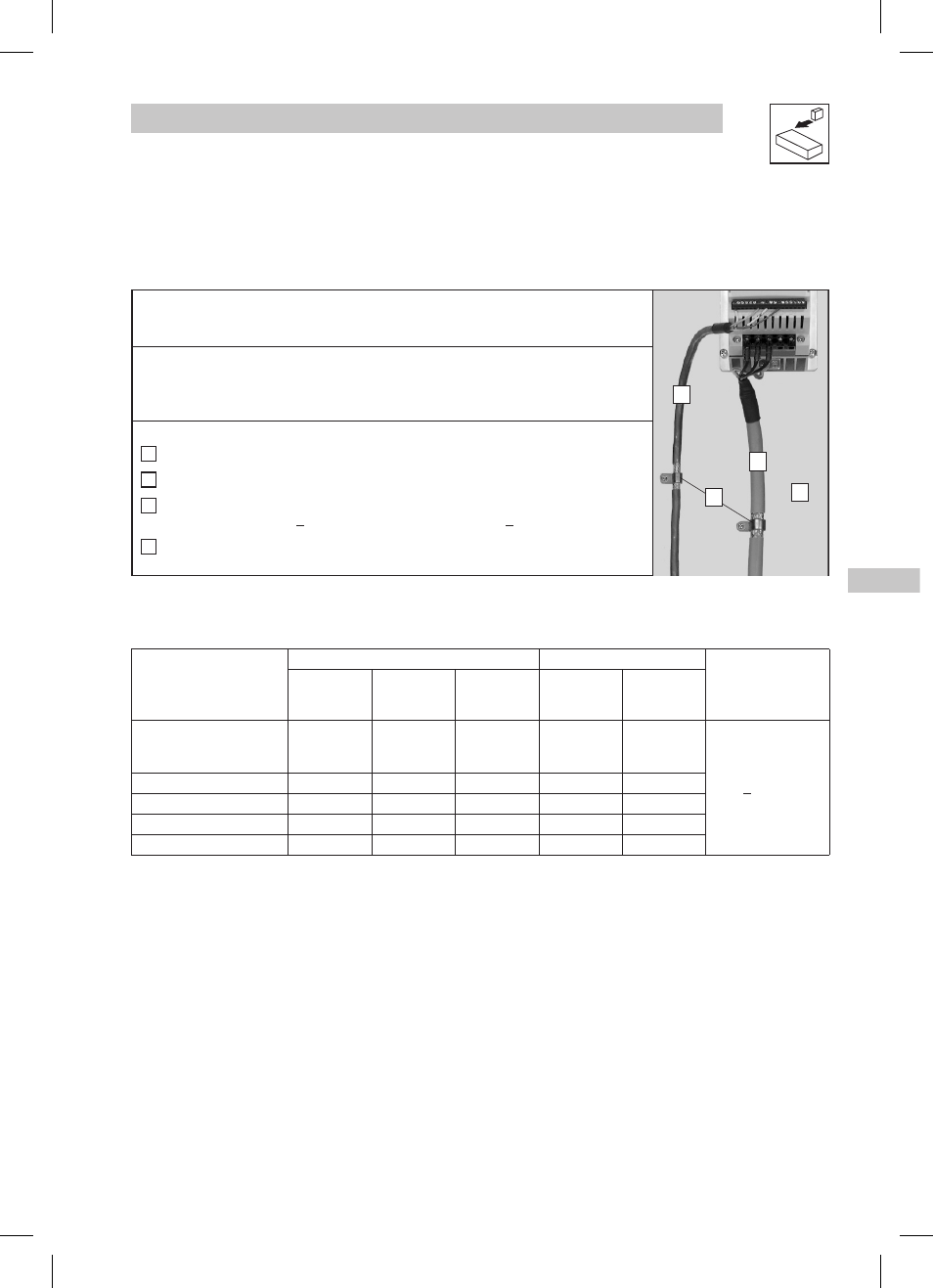

A Morsetti per schermatura
B Cavo di comando
C Cavo motore a bassa capacità
(conduttore/conduttore < 75 pF/m, conduttore/schermatura < 150 pF/m)
D Piastra di montaggio elettricamente conduttiva
Tmd005
B
C
D
A
3.2
Installazione elettrica
3.2.1 Installazione secondo i requisiti EMC
3.2.2 Fusibili/sezione dei cavi
(1)
