Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES 9
Instalación
Tipo
Instalación conforme a EN 60204-1 Instalación conforme a UL
DPT (2) .
Fusible
Fusible
automático
L1, L2, L3,
PE [mm²]
Fusible (3)
L1, L2, L3,
PE [AWG]
ETML251X2SFA
ETML371X2SFA
ETML551X2SFA
M10 A C10 A 1,5 10 A 14
> 30 mA
ETML751X2SFA M16 A C16 A 2,5 15 A 14
ETML112X2SFA M20 A C20 A 2,5 20 A 12
ETML152X2SFA M25 A C25 A 2,5 25 A 12
ETML222X2SFA M30 A C30 A 4,0 30 A 10
(1) Cumpla las normas locales aplicables
(2) Disyuntor de fuga a tierra sensible a la corriente por impulsos o a la corriente universal
(3) Fusibles de limitación de corriente que actúan rápido de clase CC o T de UL, 200,000 AIC, necesarios. Bussman KTK-R, JJN,
JJS, o equivalente
Tenga en cuenta lo siguiente cuando utilice el disyuntor de pérdida a tierra:
• Instalación del diferencial de fuga a tierra únicamente entre la red de suministro y el controlador.
• El diferencial de fuga a tierra se puede activar mediante:
- corrientes de fuga capacitiva entre los blindajes de cable durante el funcionamiento (espe-
cialmente con largos cables de motor blindados)
- la conexión de varios controladores a la red de suministro al mismo tiempo
- filtros RFI

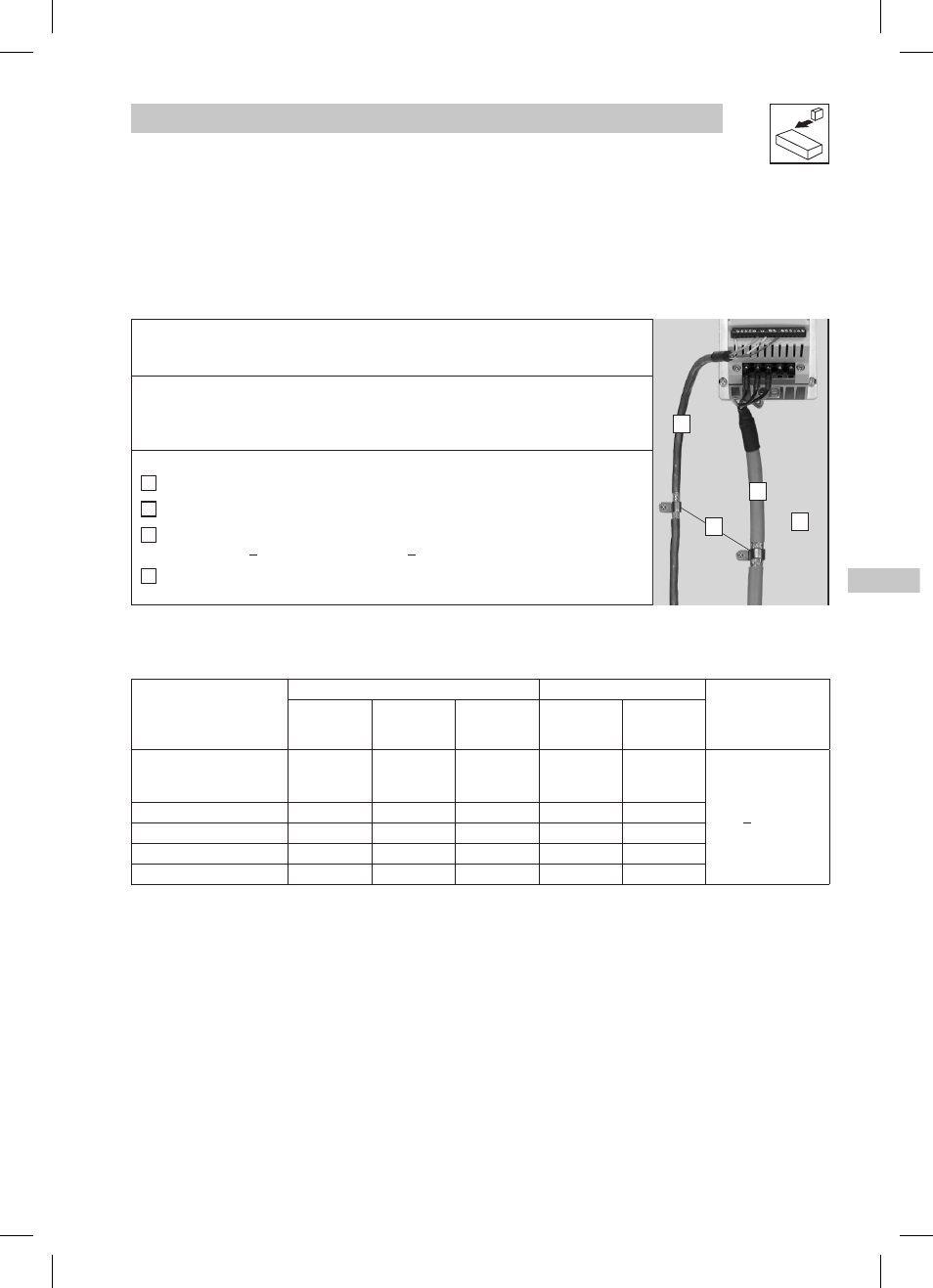

EMC
Cumplimiento de la norma EN 61800-3/A11
Emisión de ruidos
Los modelos de la unidad que terminan en el sufijo “SFA” cumplen los valores máxi-
mos de la clase A establecidos por la directiva EN 55011 si se instalan en un panel de
mandos mediante un cable de motor inferior a 10 m.
A Abrazaderas de apantallamiento
B Cable de control
C Cable del motor de baja capacitancia
(núcleo/núcleo < 75 pF/m, núcleo/blindaje < 150 pF/m)
D Placa de montaje conductora
Tmd005
B
C
D
A
3.2.2 Secciones de fusibles/cables
3.2 Instalación eléctrica
3.2.1 Instalación según los requisitos EMC
(1)
