Mechanische Installation
Wandmontage
Vorbereitung
4
l
25 EDK82MV752 DE/EN/FR 7.1
4.2.2 Vorbereitung
(
Stop!
Der motec kann durch thermische Überlastung zerstört werden!
Bei der Wandmontage müssen Sie zusätzlich die Lüfterbaugruppe E82ZMV
montieren, um eine ausreichende Kühlung des motec zu gewährleisten.
8200mot402
Æ 5 mm
1
2
3
172
140
180
0

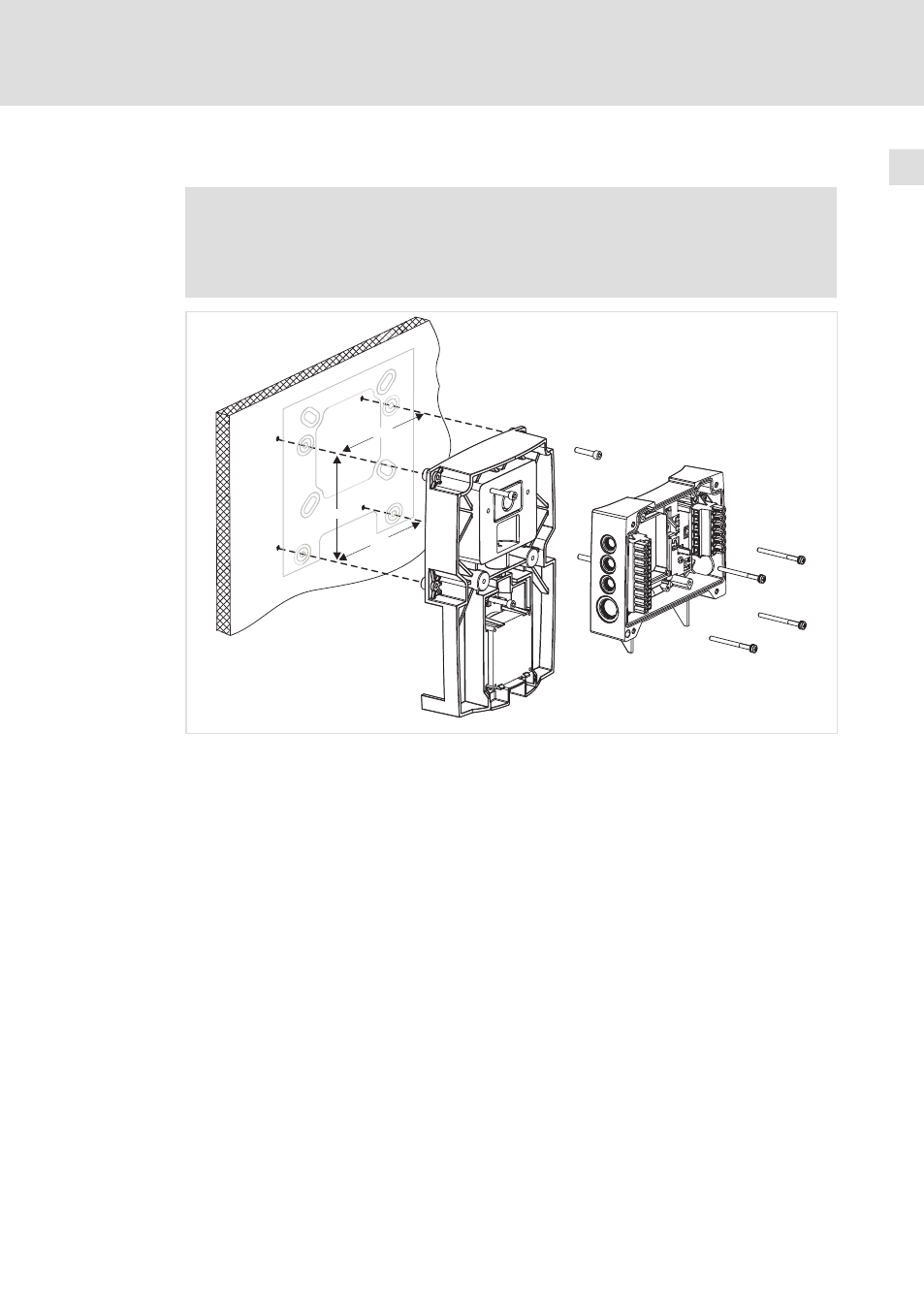

1. Adapterplatte vormontieren:
– Adapterplatte mit zwei Schrauben M5 x 65 in die Aufnahmen an der
Lüfterbaugruppe ziehen
– Schrauben wieder entfernen
2. Lüfterbaugruppe mit geeigneten Schrauben an der Wand befestigen
3. Am Trägergehäuse Kabeldurchführungen festlegen und die Öffnungen
herausbrechen
4. Verschraubungen einsetzen
5. Trägergehäuse auf Lüfterbaugruppe setzen und mit 4 Schrauben M5 x 65 mm
(Lieferumfang) auf die Lüfterbaugruppe schrauben
6. Leitungen, die in das Trägergehäuse geführt werden, abisolieren. Für alle
geschirmten Leitungen gilt:
– Kabelmantel 10 cm abisolieren
– Schirmung der Leitungsadern auf 8 cm Länge entfernen
– 2 cm des Schirms werden für die sichere Schirmauflage benötigt
