Inbetriebnahme
Mit Handterminal
7
EDK71MMXXX−020 DE/EN/FR 5.0
45
L

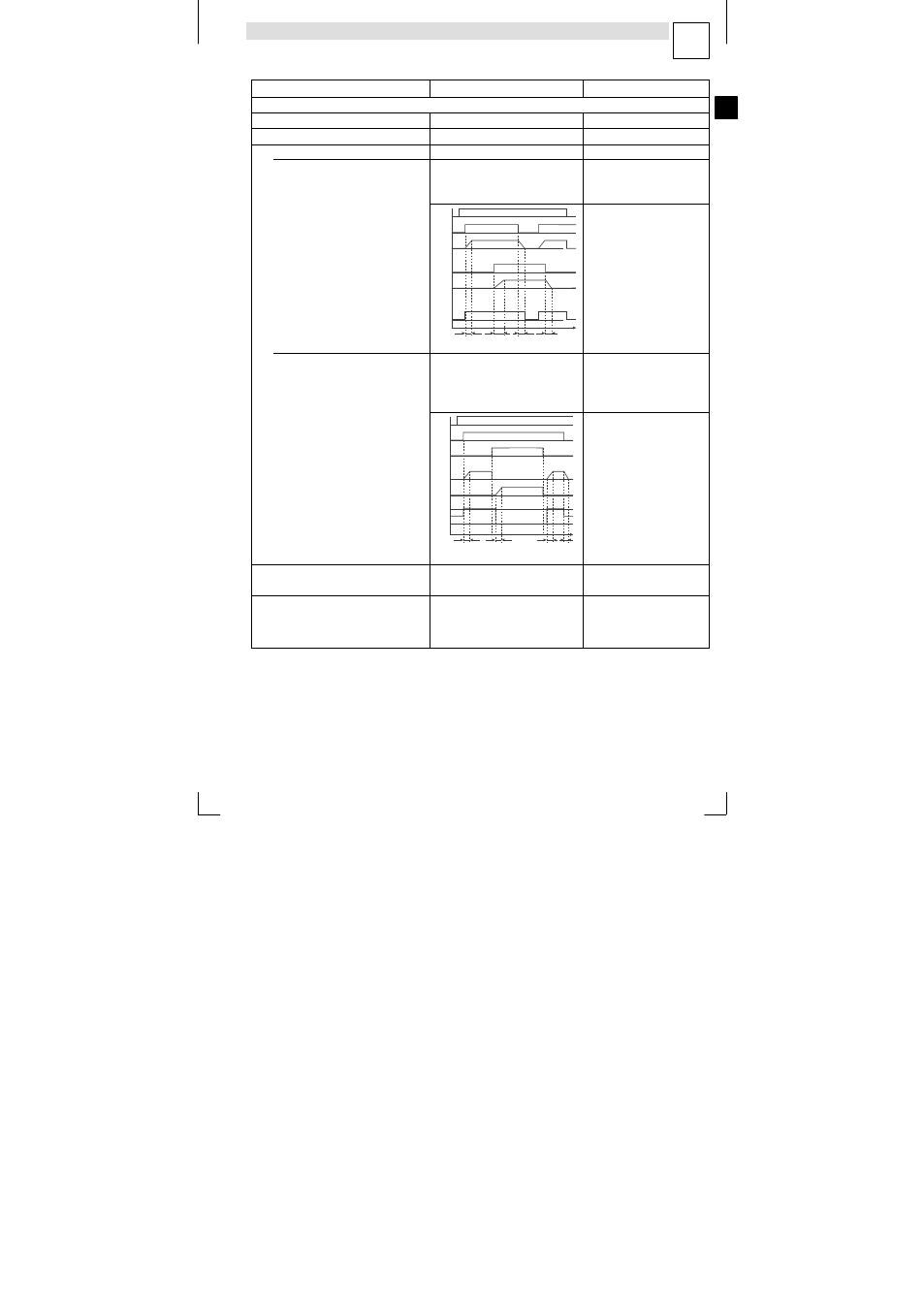

Einschaltreihenfolge Bemerkung
Wenn Sie alle Einstellungen abgeschlossen haben:
16. starttec freigeben Klemme X3/28 = HIGH
17. Ggf. Bremse lüften Klemme X3/E3 = HIGH
18. Antrieb starten
A 2 Motoren
Motor 1 starten Klemme X3/E1 = HIGH
Motor 2 starten Klemme X3/E2 = HIGH
start213
CINH
E1
E2
M1
M2
E3
t
tir1 tir2 tif2 tif1
CINH starttec freigeben über
X3/28
E1 Motor 1 starten
M1 Verlauf der Spannung an
X1/1U, 1V, 1W (Motor 1)
E2 Motor 2 starten
M2 Verlauf der Spannung an
X1/2U, 2V, 2W (Motor 2)
E3 Ansteuerung der Bremse
an X1/B1, B2
t
irx
Hochlaufzeiten
t
ifx
Ablaufzeiten
B Drehrichtungsumkehr
Motor starten Klemme X3/E1 = HIGH
Rechtslauf Klemme X3/E2 = LOW
Linkslauf Klemme X3/E2 = HIGH
start233
CINH
E1
E2
M1
M2
CW
CCW
t
tir tir tir tif
CINH starttec freigeben über
X3/28
E1 Motor starten
E2 Drehrichtung umkehren
M1 Verlauf der Spannung an
X1/1U, 1V, 1W (Motor 1)
M2 Verlauf der Spannung an
X1/2U, 2V, 2W (Motor 2)
CW Rechtslauf
CCW Linkslauf
t ir Hochlaufzeit
t if Ablaufzeit 0.5 s (C0013)
19. Der Antrieb läuft jetzt Wenn der Antrieb nicht anläuft,
zusätzlich
u
drücken
20. Wird das Handterminal entfernt, un-
bedingt die Schnittstelle AIF mit der
mitgelieferten Gummikappe ver-
schließen! Nur so ist Schutzart IP65 ge-
währleistet.
