Mise en service
Sans boîtier déporté
EDK71MMXXX−020 DE/EN/FR 5.0
L
170

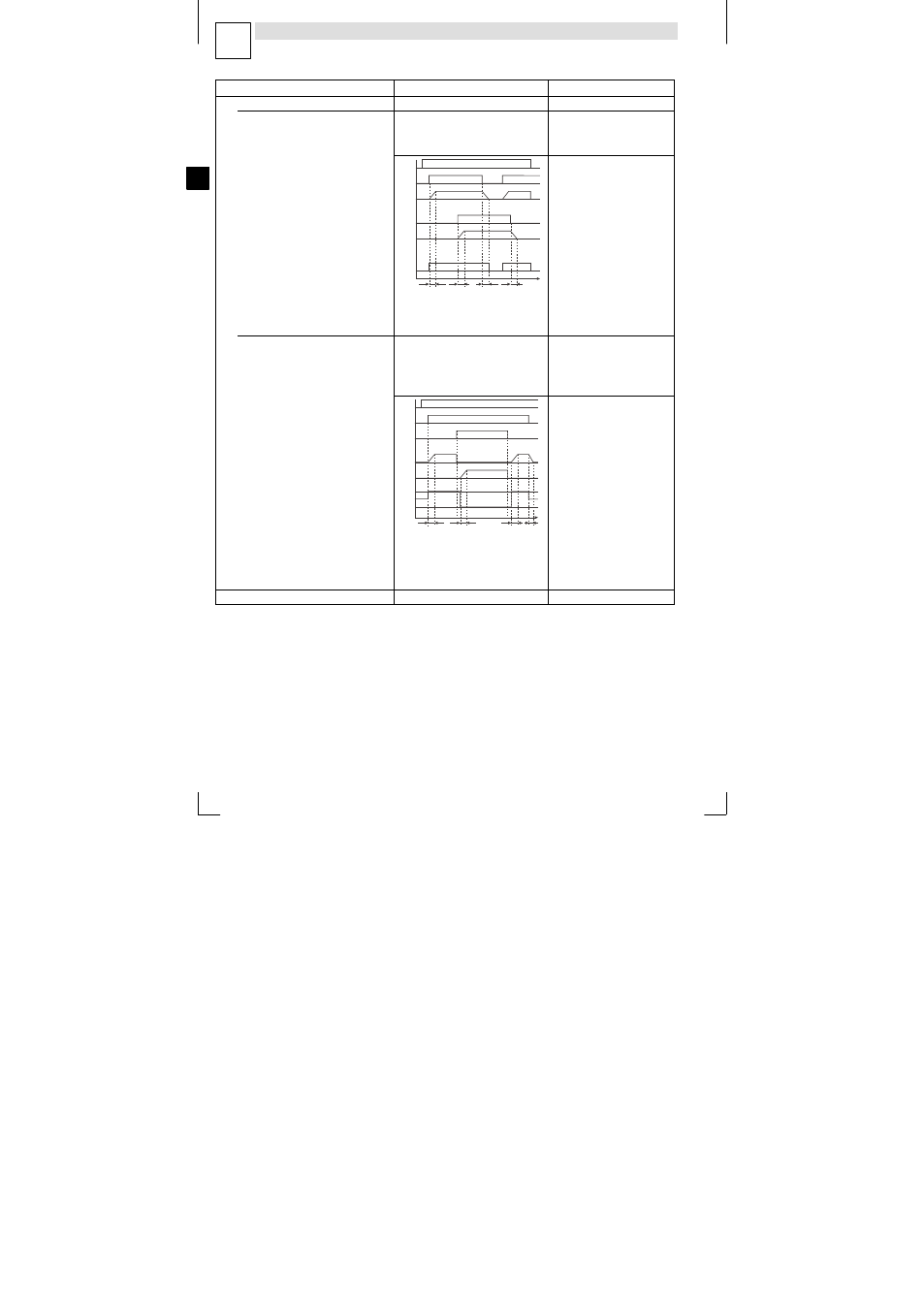

Succession des opérations Remarque
6. Démarrage de l’entraînement
C 2 moteurs
Démarrage du moteur 1 Borne X3/E1 = HIGH
Démarrage du moteur 2 Borne X3/E2 = HIGH
CINH
E1
E2
M1
M2
E3
t
tir tir tif tif
start231
CINH Déblocage du starttec
via borne X3/28
E1 Démarrage du moteur 1
M1 Courbe de la tension
appliquée sur X1/1U, 1V,
1W (moteur 1)
E2 Démarrage du moteur 2
M2 Courbe de la tension
appliquée sur X1/2U, 2V,
2W (moteur 2)
E3 Commande du frein via
X1/B1, B2
t ir Temps d’accélération
t if Temps de décélération :
0,5 s (C0013)
D Inversion du sens de rotation
Démarrage du moteur Borne X3/E1 = HIGH
Rotation horaire Borne X3/E2 = LOW
Rotation antihoraire Borne X3/E2 = HIGH
start233
CINH
E1
E2
M1
M2
CW
CCW
t
tir tir tir tif
CINH Déblocage du starttec
via borne X3/28
E1 Démarrage du moteur
E2 Inversion du sens de
rotation
M1 Courbe de la tension
appliquée sur X1/1U, 1V,
1W (moteur 1)
M2 Courbe de la tension
appliquée sur X1/2U, 2V,
2W (moteur 2)
CW Rotation horaire
CCW Rotation antihoraire
t
ir
Temps d’accélération
t
if
Temps de décélération :
0,5 s (C0013)
7. L’entraînement est en marche
