Installation mécanique
Montage sur semelle de refroidissement
Opérations de montage
l
77
EDKCSCK002 DE/EN/FR 1.1
3.2.2
Opérations de montage
А
Б
В
ECSXK030
Fig.13−2

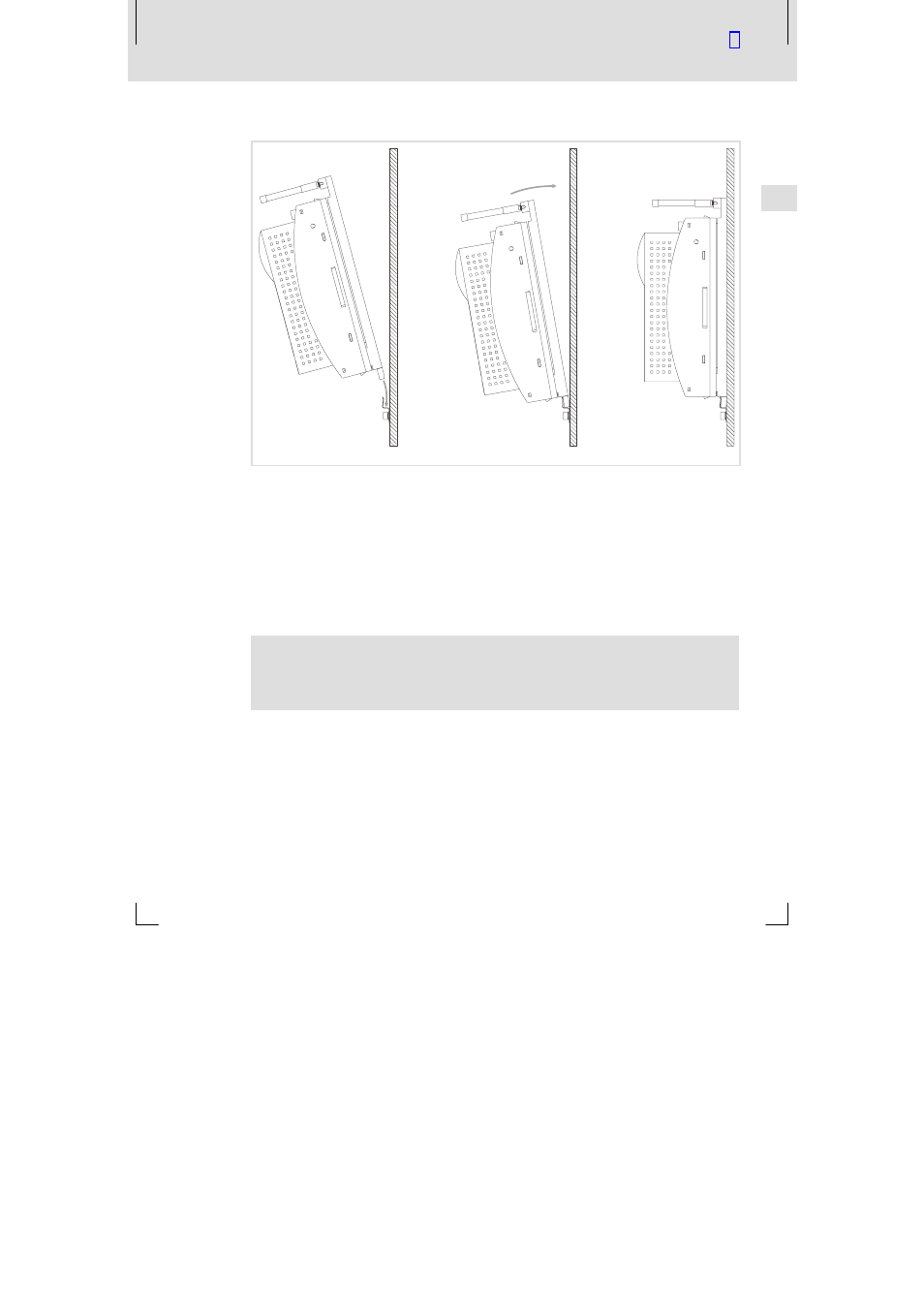

Montage pour forme de construction "montage sur semelle de refroidissement"
Pour le montage du module condensateur, procéder comme suit :
1. Préparer les trous de fixation sur la surface de montage.
–
Utiliser pour cela le gabarit.
2. Nettoyer et dégraisser la surface de contact du radiateur commun et de la
semelle de refroidissement du module condensateur avec de l’alcool.
3. Visser la fixation sur le radiateur commun.
4. Faire glisser le module condensateur par le haut
dans la fixation et
serrer à l’aide des deux boulons (couple de serrage 3,5 à 4,5 Nm)
.
)
Remarque importante !
Profondeur de pénétration des vis dans le radiateur commun :
env. 15 mm
I
Conseil !
Pour réduire la résistance de transmission thermique, procéder après
l’étape 2. à l’une des deux opérations suivantes :
ƒ
appliquer une fine couche de pâte thermoconductrice sur la surface
de contact ou
ƒ
utiliser une feuille thermoconductrice.
