Installation électrique
Liaison via RS485 (LECOM−B)
6
EDKMF2102 DE/EN/FR 7.1
109
l

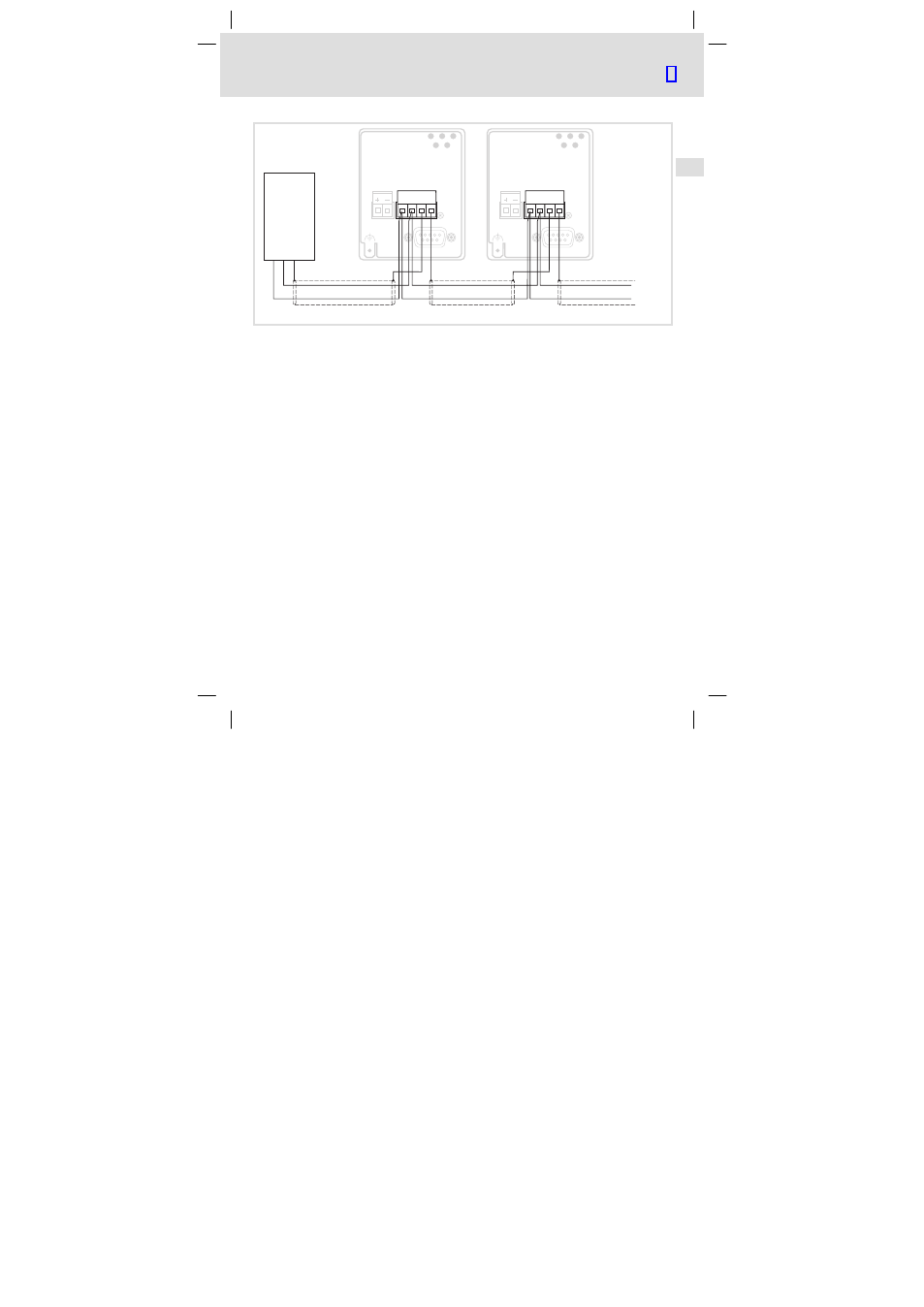

H2_VerbindungRS485_LECOM−verbindg zu AR−Master
A/
2102
RS232
L
+ _
71 72 88 89
RS485 24V DC
LECOM B A/
2102
RS232
L
+ _
71 72 88 89
RS485 24V DC
LECOM B
IPC/SPS
T/R(A) T/R(B) PE
2102LEC011
Liaison entre deux variateurs de vitesse
ƒ Appliquer le blindage du câble à la borne 89 (PE direct) du premier module de
communication et à la borne 88 (PE capacitif) du second module. Cela permet d’éviter
la formation de courants de compensation dans le blindage du câble.
ƒ Relier les bornes 71 et 72 entre les modules de communication à l’aide d’une paire de
brins torsadés (p.ex., vert et jaune).
Liaison directe avec le maître
ƒ Appliquer le blindage du câble à la borne PE du maître et à la borne 88 du variateur
de vitesse. Cela permet d’éviter la formation de courants de compensation dans le
blindage du câble.
