Installation électrique
Liaison via RS232 (LECOM−A)
EDKMF2102 DE/EN/FR 7.1
104
l
H2 DatenAnschlKlemmen−eigenschaft RS232
2102
RS232
1
6
5
9
2102LEC015

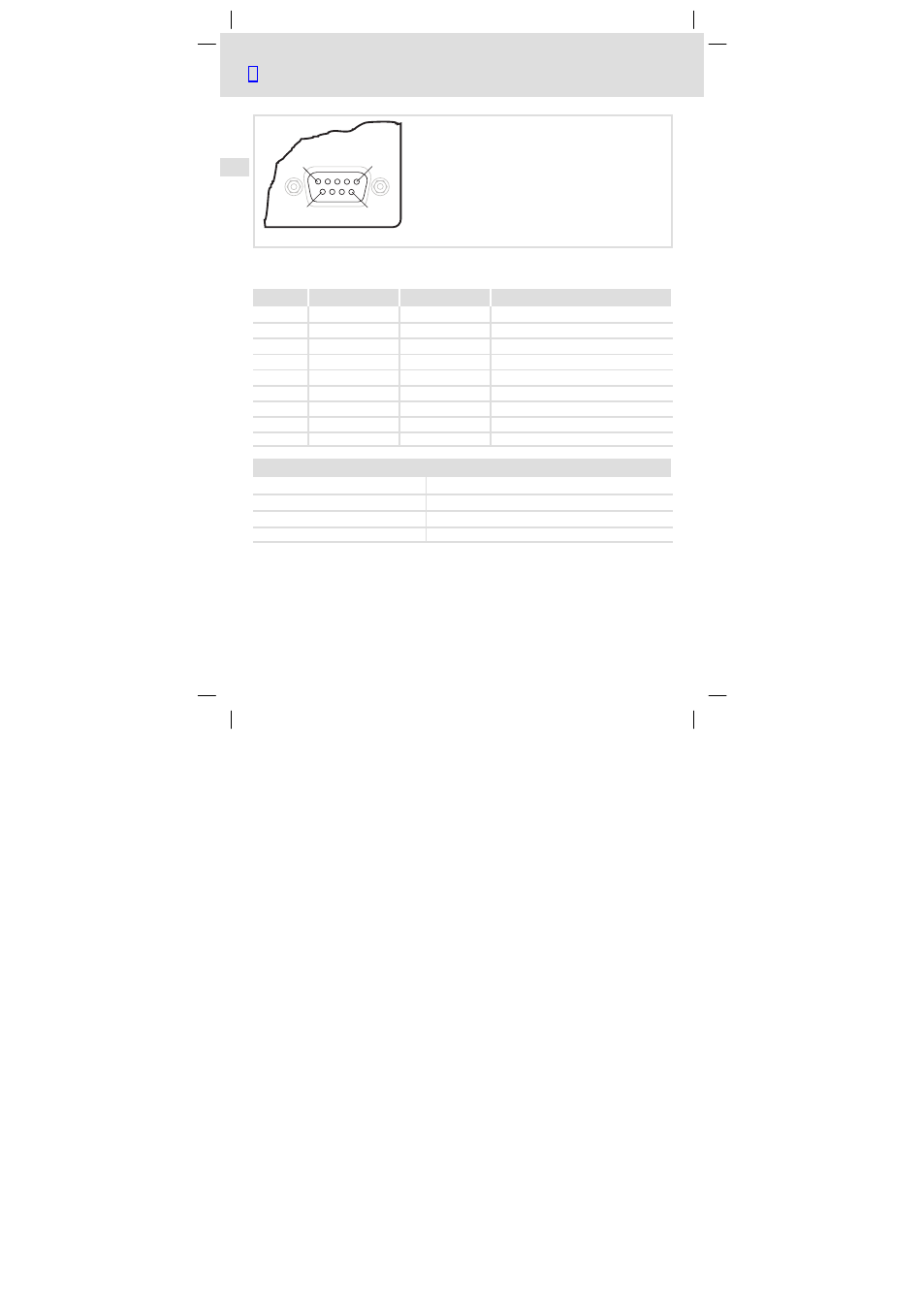

Interface RS232 pour module de communication EMF2102IBC−V001 / −V004 (connecteur
Sub−D femelle, 9 broches)
Broche
Désignation
Entrée/sortie
Affectation
1
−
−
Non utilisé
2
RxD
Entrée
Ligne de réception de données RS232
3
TxD
Sortie
Ligne d’envoi de données RS232
4
DTR
Sortie
Commande de l’envoi
5
GND
−
Potentiel de référence
6
DSR
Entrée
Non utilisée RS232
7
T/R(A)
Entrée/sortie
RS485 (uniquement 2102−V001)
8
T/R(B)
Entrée/sortie
RS485 (uniquement 2102−V001)
9
Vcc5
Sortie
Alimentation +5V / 10 mA
Caractéristiques de la liaison RS232
Supports de communication
RS232 (LECOM−A)
Topologie du réseau
Point à point
Nombre maximum de variateurs
1
Longueur maximum du câble
15 m
