Page 65: 4installation mécanique

Installation mécanique
Encombrements
4
l
65
EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
4
Installation mécanique
4.1
Encombrements

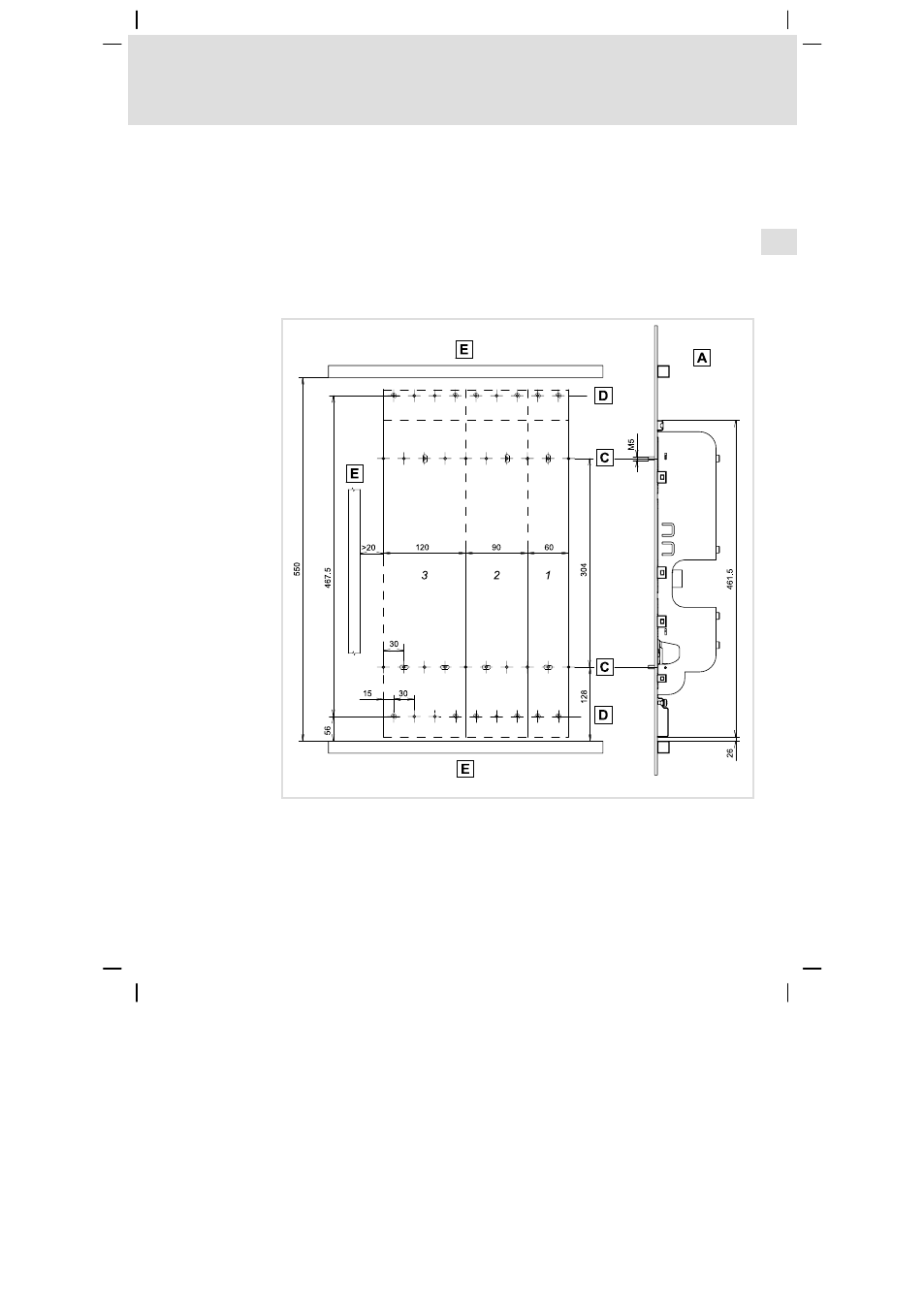

Grille de fixation
Pour la fixation des appareils, nous recommandons le placement de la grille
perforée de trous taraudés M5 sur la plage de montage. Le montage s’en trouve
simplifié. Les tailles d’appareil 1, 2 à n peuvent ainsi être directement
juxtaposées.
SSP94PN010
0
Montage du module d’alimentation sur socle
2
Grille perforée pour socle de montage
3
Grille perforée pour appareils d’autres tailles ou pour filtre latéral ou montage
arrière (Single Drive uniquement)
4
Goulotte
