Cablaggio della base di montaggio
Cablaggio
Esecuzione dei collegamenti
l
131
EDK94ZPP0364 DE/EN/FR/ES/IT 2.1
5.3.3
Esecuzione dei collegamenti
ƒ
I cavi utilizzati devono essere conformi alle normative richieste nel sito di
impiego (ad es. UL).
ƒ
Osservare assolutamente i requisiti relativi alla sezione minima dei
conduttori PE. La sezione dei conduttori PE deve essere almeno pari alla
sezione dei collegamenti di potenza.
ƒ
Per assicurare l’efficacia di un collegamento schermato:
–
Collegare adeguatamente la schermatura con una superficie di contatto
il più ampia possibile.
–
Utilizzare solo cavi con schermatura intrecciata a bassa resistenza di
schermatura, composti da una treccia di rame stagnato o nichelato.
–
Utilizzare solo cavi con schermatura intrecciata con un tasso di
sovrapposizione > 70 % e un angolo di sovrapposizione di 90°.
–
Fare in modo che le estremità non schermate del conduttore siano più
corte possibile.
Eseguire questi collegamenti con cavi di sistema o schermati:
ƒ
Resistenza di frenatura esterna (
, Istruzioni di montaggio della
resistenza di frenatura)
Questi collegamenti possono essere eseguiti senza schermatura:
ƒ
Rete
ƒ
DC bus
5.3.4
Schermatura
E94AZPS004

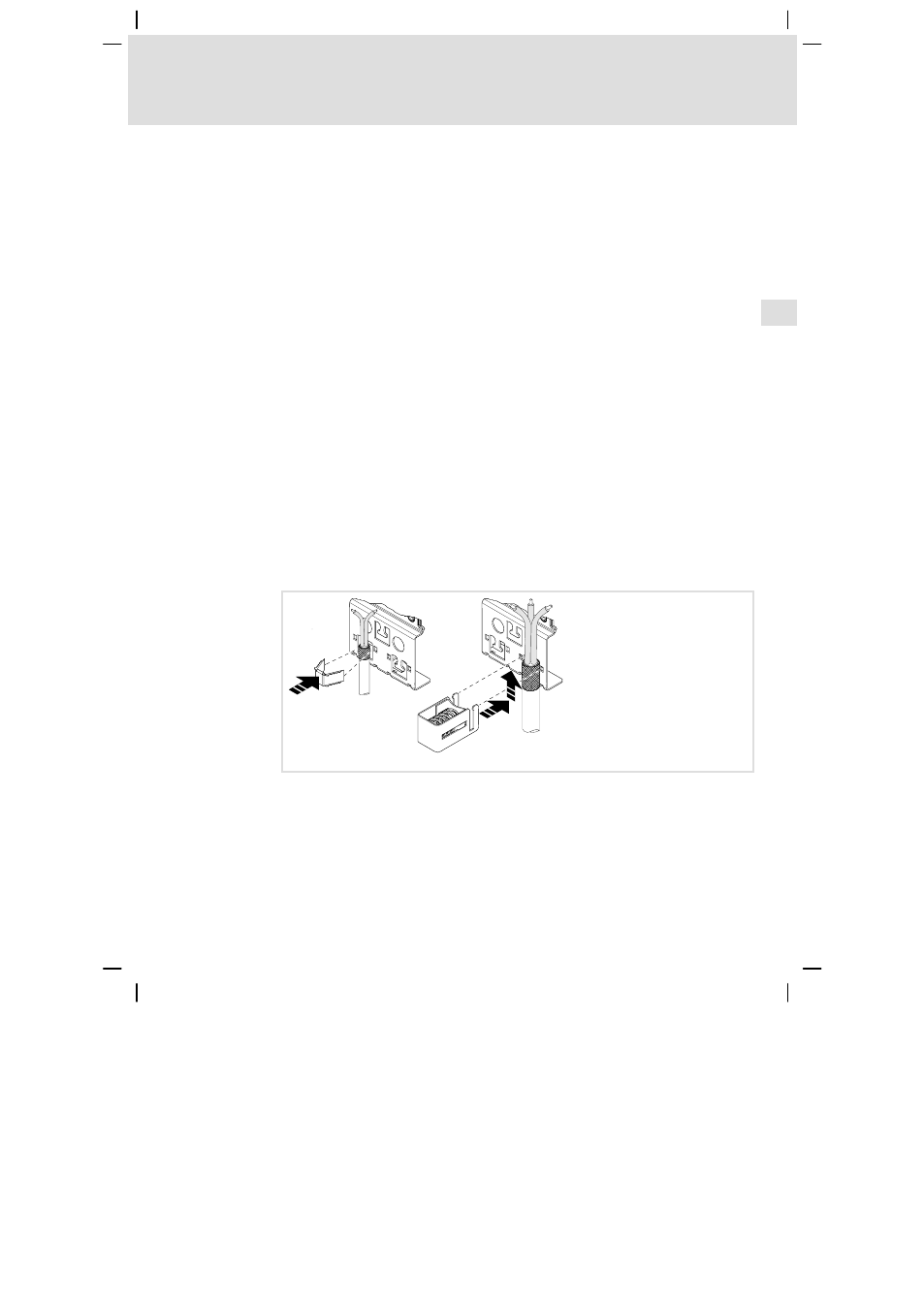

Fig.5−5
Installare lo schermo sulla piastra di schermatura (figura a destra: cavo motore per
moduli di taglia II e III)
